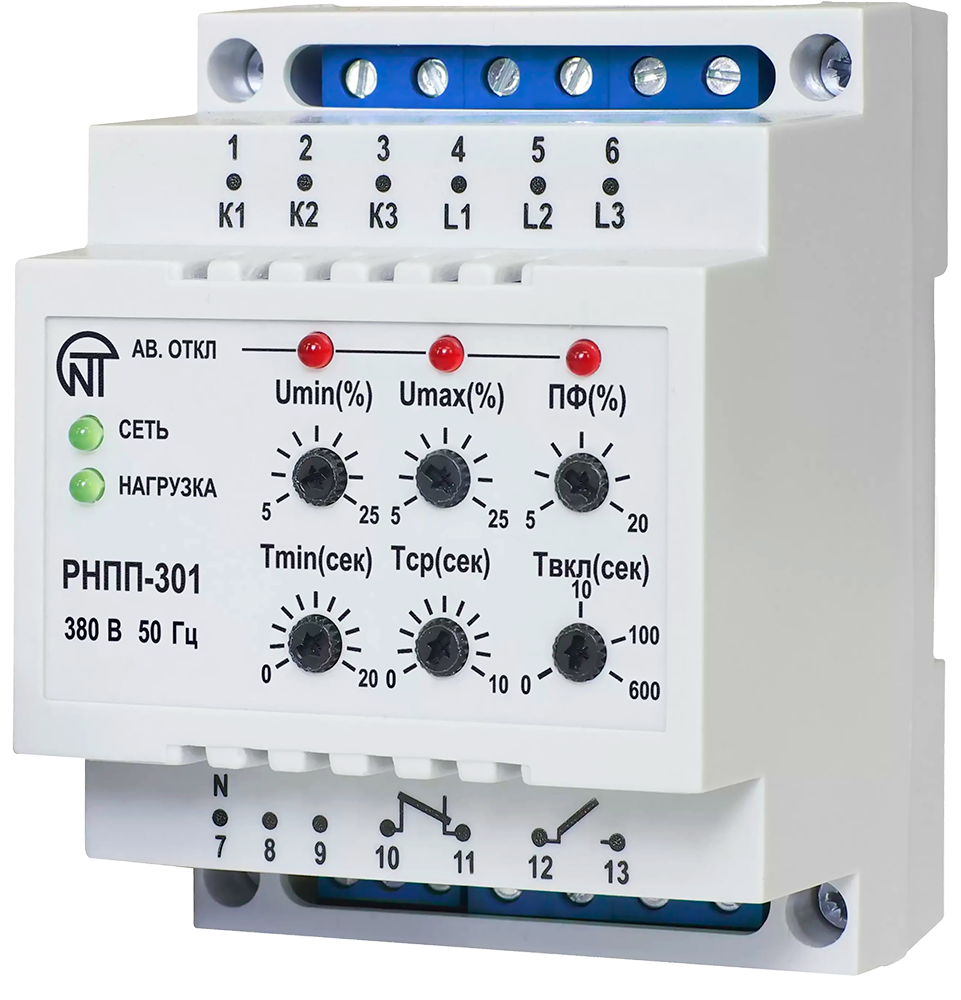

Реле РНПП-301 АС230/AC400В УХЛ3

НАЗНАЧЕНИЕ

Реле контроля напряжения РНПП-301 (далее устройство) предназначено для контроля параметров работы трехфазных трех- и четырехпроводных сетей, а так же защиты оборудования от аварийных режимов работы, вызванных неполадками в сети. Питание реле осуществляется от контролируемого напряжения.

ПРИНЦИП РАБОТЫ УСТРОЙСТВА

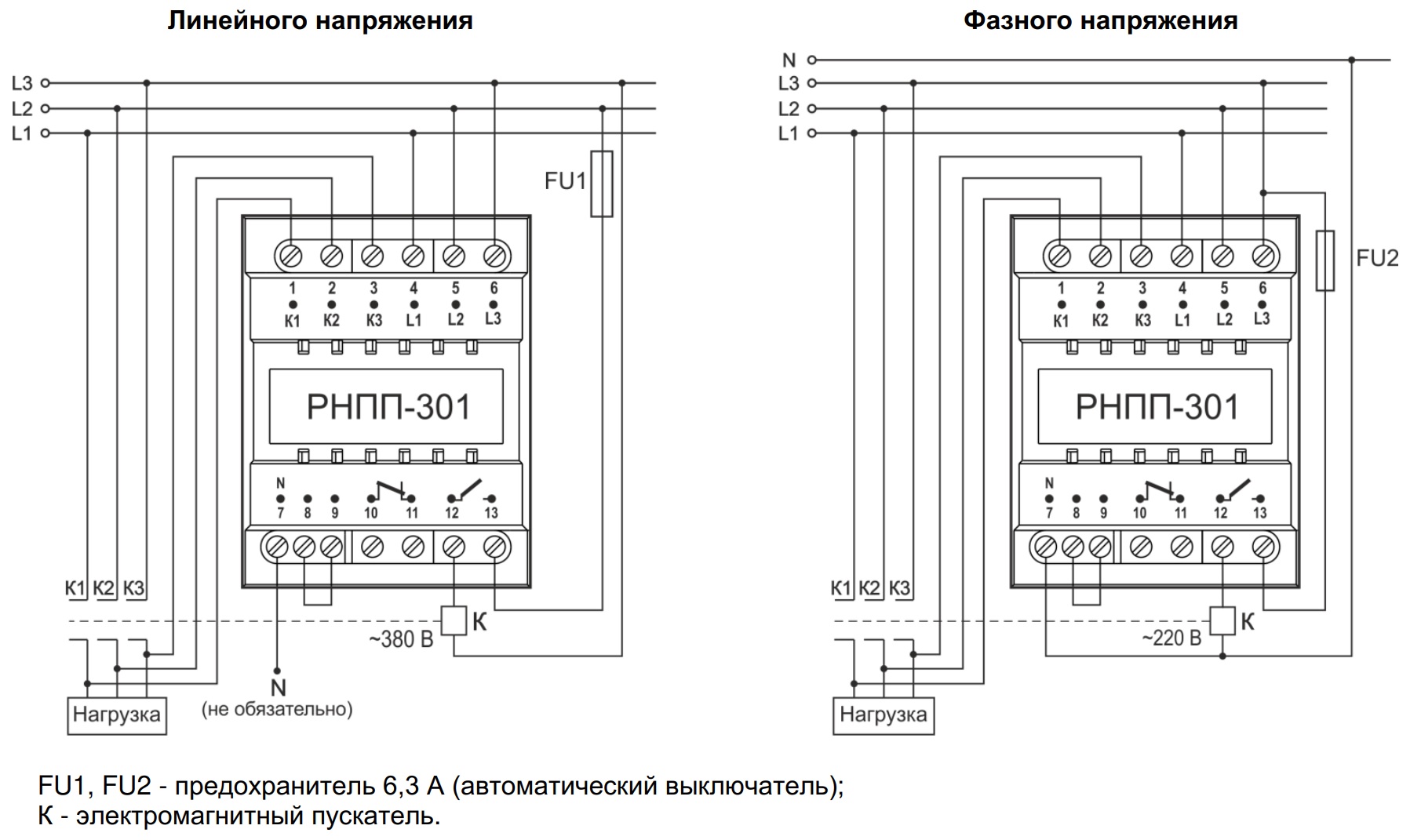

Устройство может осуществлять функционирование как в трехфазных четырехпроводных сетях (контроль фазных напряжений), так и в трехпроводных сетях (контроль линейных напряжений). Выбор типа сети осуществляется установкой перемычки между контактами 8 – 9.
При подаче питания Устройство начинает непрерывный контроль параметров сети: соответствие фазного/линейного напряжения установленным порогам срабатывания, перекос фаз, обрыв фазы/фаз, порядок чередования фаз и слипание фаз.
Если напряжение сети находится в диапазоне между установленными верхним и нижним порогами (5-25% от номинального значения) и все контролируемые параметры сети соответствуют норме, начинается отсчет установленной задержки времени включения T_вкл(сек) - 0-600 секунд, после чего включается встроенное исполнительное реле (контакты 10-11 размыкаются, а 12-13 замыкаются). Если в процессе отсчета времени включения напряжение питания выйдет за установленные параметры, то отсчет времени сбросится.
Если в процессе работы напряжение любой из фаз станет менее установленного нижнего порога срабатывания, начнется отсчет задержки времени отключения исполнительного реле по минимальному порогу T_min(сек) - 0-20 секунд. При возникновении остальных аварийных ситуаций в питающей сети (превышение верхнего порога срабатывания по напряжению, перекос фаз более установленного порога, обрыв фазы/фаз, нарушение порядка чередования фаз или слипание фаз) начнется отсчет времени отключения исполнительного реле T_ср(сек) - 0-10 секунд. Если в процессе отсчета T_min или T_ср параметры питающей сети не вернутся к нормальным значениям, исполнительное реле выключится (контакты 10-11 замыкаются, а 12-13 размыкаются). После восстановления параметров питающей сети начинается отсчет времени повторного включения нагрузки T_вкл. Если в процессе отсчета параметры сети сохранятся в норме, встроенное реле включится.
Устройство имеет функцию контроля переключения силовых контактов магнитного пускателя. Для включения данной функции необходимо произвести подключение контактов 1,2 и 3 к соответствующим фазам на выходе магнитного пускателя.
Перед включением встроенного исполнительного реле Устройство осуществляет проверку слипания контактов пускателя. Если на какой-либо из фаз имеется напряжение, то включение реле не происходит и Устройство блокирует пуск нагрузки до устранения аварии.
При отсутствии напряжения по всем фазам происходит включение пускателя. После чего проверяется наличие напряжения на всех фазах. Если на какой-либо из фаз напряжение отсутствует, то Устройство отключает встроенное реле и блокирует пуск нагрузки до устранения аварии.
Устройство так же осуществляет контроль нормального отключения пускателя. Если после отключения встроенного реле сохраняется напряжение на какой-либо из фаз, то Устройство осуществляет двукратное включение/отключение пускателя. Если после данной операции дефект не самоустраняется, Устройство блокирует последующий пуск нагрузки до устранения аварии.

ОСНОВНЫЕ ОСОБЕННОСТИ

• Регулируемый нижний порог срабатывания в диапазоне 5-25% от номинального значения;
• Регулируемый верхний порог срабатывания в диапазоне 5-25% от номинального значения;
• Регулируемый порог по перекосу фаз в диапазоне 5-20% от номинального значения;
• Индикатор состояния Устройства и встроенного реле;
• 1 нормально открытый и 1 нормально закрытый контакты 5А/AC250В.
• Контроль исправного состояния магнитного пускателя
• Работа в трехпроводных и четырехпроводных сетях

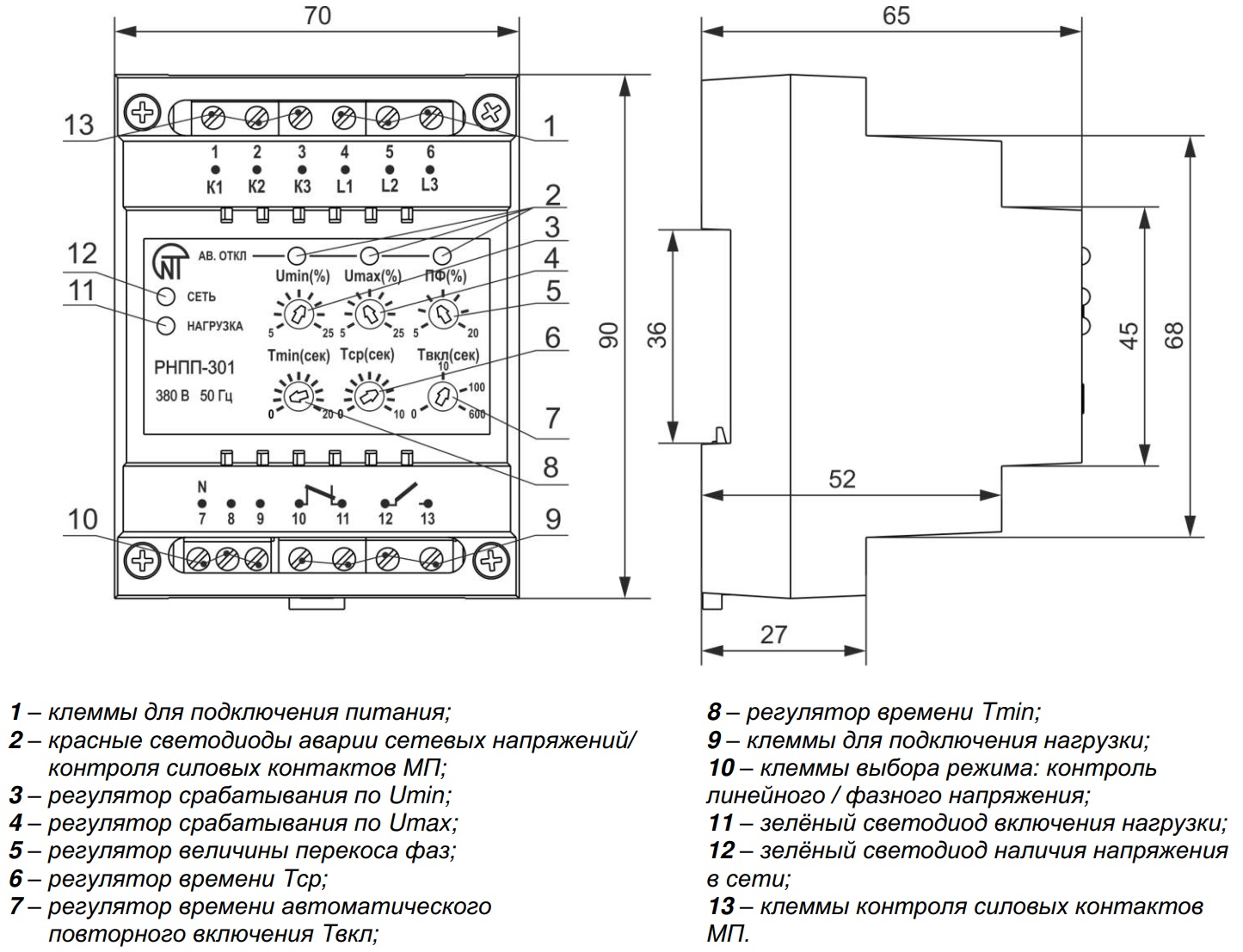

КОНСТРУКЦИЯ УСТРОЙСТВА

Устройство выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35мм (ГОСТ Р МЭК 60715-2003). Конструкция клемм обеспечивает надёжный зажим проводов питания сечением до 3,3мм²

Дополнительную информацию о параметрах и режимах работы устройства Вы можете найти в паспорте изделия (вкладка «файлы»).
