Реле РН-260Т АС230В УХЛ3.1

НАЗНАЧЕНИЕ

Реле контроля напряжения, тока и мощности РН-260t арт. 3425600260t (далее РН-260t) предназначено для защиты электрооборудования от работы при опасном для него напряжении сети (вне рекомендованного диапазона). Дополнительной (встроенной) функцией является защита сетей от тепловой перегрузки (ограничитель мощности).

ОПИСАНИЕ / ПРИНЦИП РАБОТЫ

После появления питания РН-260t сразу отслеживает контролируемые параметры. В случае, когда напряжение находится в допустимых пределах от U_max до U_min, стартует отсчет времени автоматического повторного включения (АПВ). На дисплее появляется надпись "StA" и время в секундах до подачи питания на защищаемый участок цепи (на нагрузку). Отсчет времени завершится только в том случае, если напряжение не выйдет за установленные пороги во время отсчета.

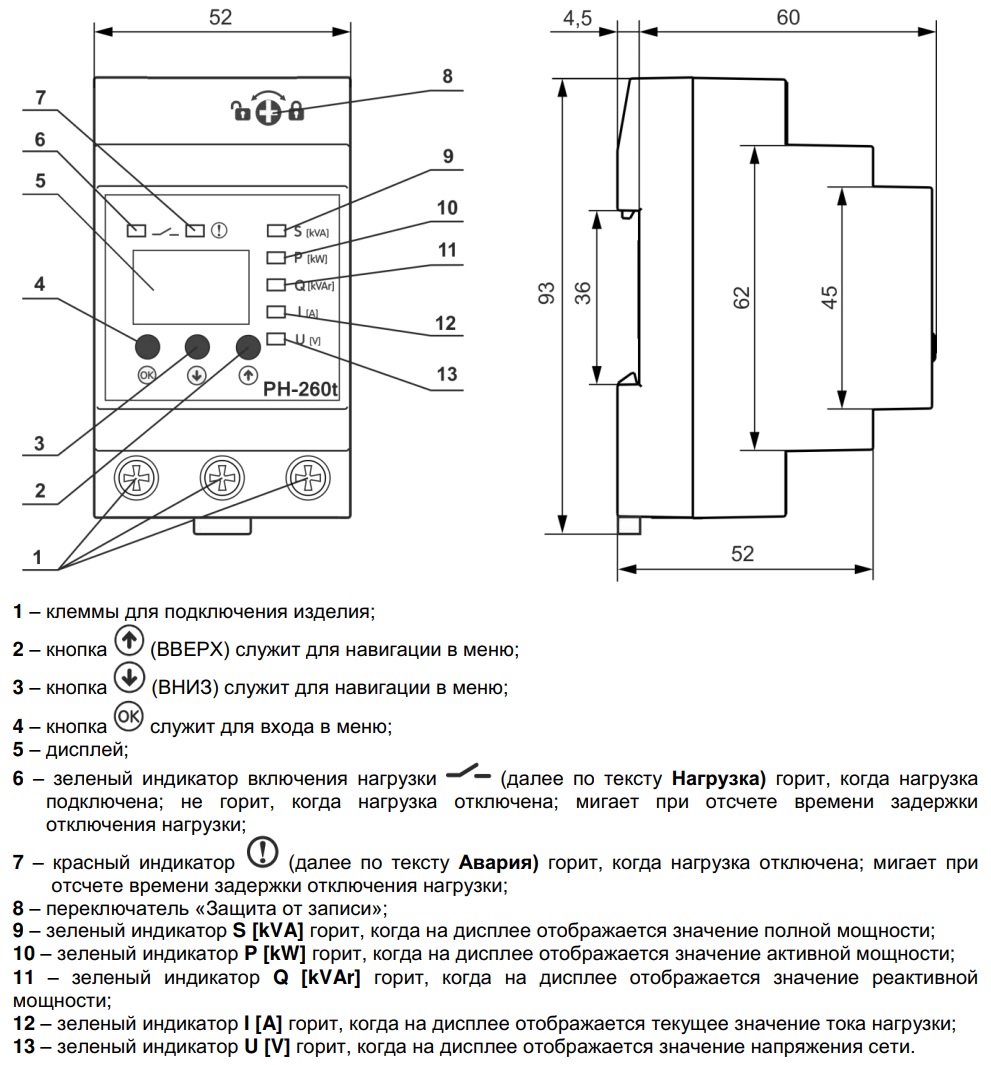

После, РН-260t переходит в режим индикации текущего напряжения сети. Для индикации тока или мощности необходимо нажать на кнопку расположенную на лицевой панели. Изменение пользователем уставок напряжения осуществляется поворотными потенциометрами U_max и U_min. Изменение пользователем времени автоматического повторного включения (АПВ) осуществляется потенциометром t(s). При изменении этих параметров на дисплее выводится точное значение.

Если в процессе работы напряжение сети выйдет за заданные в настройках пороги срабатывания, РН-260t начинает отсчитывать задержку времени. По окончании отсчета отключит питание с выхода для защиты оборудования. При этом индикатор напряжения мигает. При нормализации напряжения РН-260t включит нагрузку, после отсчета времени АПВ. В случае, если при отсчете времени АПВ напряжение повторно выйдет за пороги срабатывания, отсчет времени АПВ сбросится.

РН-260t имеет встроенную защиту от несанкционированного изменения параметров (записи) PIN кодом и механическим блокиратором. PIN код с завода изготовителя равен "000", при этом при входе в меню он запрашиваться не будет. Если пользователь изменил PIN на отличный от заводского, то его необходимо вводить каждый раз при изменении параметров устройства. PIN код всегда можно сбросить до заводского "000" при его утери. Механическая блокировка запрещающая записывать данные выполенна ввиде поворотного переключателя, вверхней части РН-260t. При повороте в крайнее левое положение запись разрешена, а в правое запрещена.

ОБРАТИТЕ ВНИМАНИЕ! Если переключатель "Защита от записи" установлен в положение «закрыто», изменение параметров невозможно, доступно только чтение.

ОБРАТИТЕ ВНИМАНИЕ! Измерения не являются корректными, если напряжение сети менее 120В или более 350В.

РН-260t имеет встроенную функцию контроля перегрева контактной группы. Одной из частых причин поломки или повреждения устройств является неправильный выбор сечения подключенных проводников или неверный момент затяжки болтовых соединений. Это приводит к повышенному нагреву в зоне клемм и последующему термическому повреждению. Внутри устройства встроен датчик нагрева, который фиксирует опасный перегрев (более 85 С˚) и отключает напряжение с выхода во избежание термического повреждения проводки или самого устройства. Если возникла данная проблема – мы рекомендуем проверить затяжку соединений, соответствие сечения кабеля и мощности нагрузки, а также правильность длины зачистки изоляции и отсутствие окисления. После проверки заного вкючить реле.

В процессе работы РН-260t записывает в энергонезависимую память последние пять значений аварийных ситуаций.

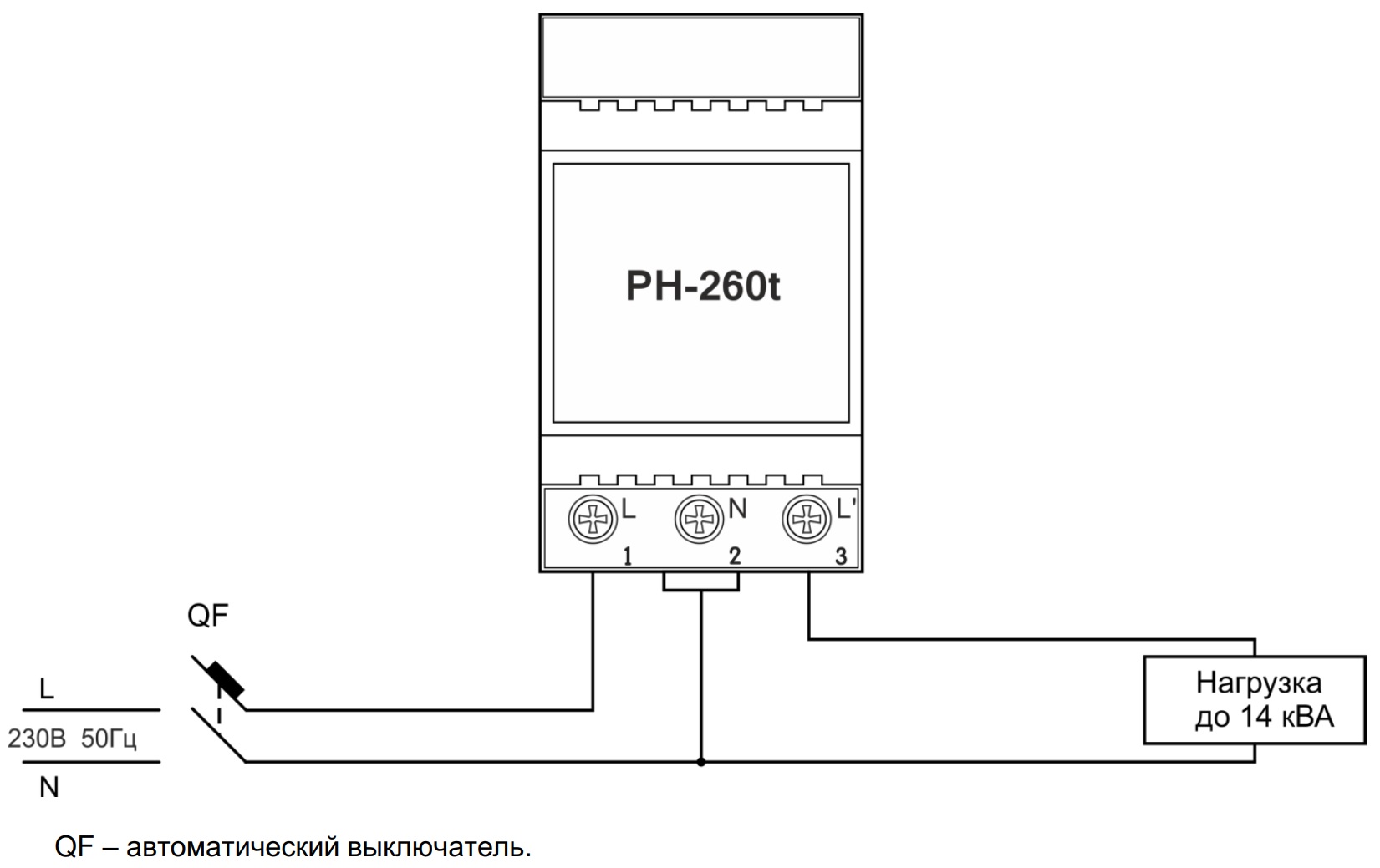

ОБРАТИТЕ ВНИМАНИЕ! В случае аварийного срабатывания размыкается фазный провод, а нулевой провод N не коммутируется.

ОБРАТИТЕ ВНИМАНИЕ! Необходимо каждые пол года своевременно проводить ТО (техническое обслуживание).

ОСНОВНЫЕ ОСОБЕННОСТИ

• Возможно применение в сетях любой конфигурации; TN-C, TN-S, TN-C-S, ТТ;
• Незаменяет другие аппараты защиты (автоматические выключатели, УЗИП, УЗО и пр.);
• Номинальный ток коммутации 63А;
• Двухпороговая защита от перенапряжения (задержка срабатывания): >230-280В (1с), >430В или на 30В и более от уставки Umax (5мс);
• Двухпороговая защита от снижения напряжения (задержка срабатывания): <160-220В (12с) и <145В (120мс);
• Настраиваемая задержка повторного включения (АПВ) по напряжению 1-900 секунд;
• Сохраняет работоспособность в широком диапазоне напряжения питания 120...450В;
• Защита от несанкционированного изменения параметров (записи) PIN кодом и механическим блокиратором;
• Индикация параметров сети: напряжение, ток и мощность.
