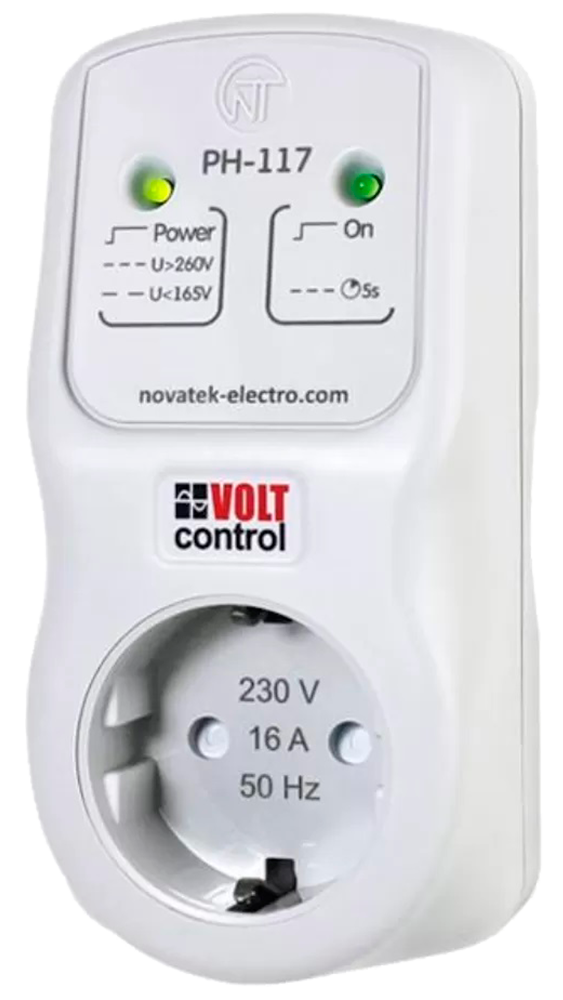

Реле РН-117 AC230В УХЛ3.1

3425600117
1,560.00 Р
(Включая НДС 20%)
10 раб. дн.
+
  В избранное

Контроль переменного однофазного напряжения питания

Номинальное напряжение AC220В

Максимальный ток нагрузки 16А/AC220В

Доставка
Варианты оплаты
Наши преимущества
Вес0.16 кг. БрендНОВАТЕК-ЭЛЕКТРО Страна происхожденияРоссия Гарантия производителя3 года Срок службы10+ лет

НАЗНАЧЕНИЕ

Реле контроля напряжения РН-117 (далее устройство) предназначено для защиты оборудования от работы на пониженном или повышенном напряжении из-за неполадок в сети. Питание реле осуществляется от контролируемого напряжения.

ПРИНЦИП РАБОТЫ УСТРОЙСТВА

При подаче питания на устройство, если напряжение сети находится в диапазоне между верхним и нижним порогами, начинается отсчет установленной задержки времени срабатывания 5 секунд, после чего включается встроенное исполнительное реле (подается напряжение на выходную розетку). Если в процессе отсчета времени напряжение питания выйдет за установленные параметры, то отсчет времени сбросится. Если в процессе работы напряжение сети отклоняется от установленных значений, то начинается отсчет задержки времени срабатывания исполнительного реле. 1 секунда при превышении верхнего порога срабатывания и 7 секунд для нижнего порога срабатывания. По окончании отсчёта времени встроенное реле выключается, и нагрузка отключается от питания. Если в процессе отсчета времени отключения встроенного реле напряжение сети вернется в установленные пороги срабатывания, то отсчет остановится и отключение нагрузки от питания не произойдет. Пороги срабатывания по напряжению питания фиксированные: верхний - 260В. нижний – 165В.
При отклонении напряжения питания более чем на 20В от верхнего или нижнего порога срабатывания, отключение нагрузки происходит в ускоренном режиме: 0,03с при превышении верхнего критического порога и 0,12 секунд при снижении менее нижнего критического порога срабатывания.

ОСНОВНЫЕ ОСОБЕННОСТИ

  • Фиксированные пороги срабатывания 165 и 260В;
  • Индикатор состояния встроенного реле;
  • Максимальный ток нагрузки 16А/AC230В.

КОНСТРУКЦИЯ УСТРОЙСТВА

Устройство выпускается в унифицированном пластмассовом корпусе "Вилка-Розетка" и не требует монтажа


Дополнительную информацию о параметрах и режимах работы устройства Вы можете найти в паспорте изделия (вкладка «файлы»), или видеообзоре Видеообзор на канале YouTube.

Питание
Напряжение питания:
Переменное однофазное
Диапазон напряжения питания AC (переменное):
AC 120...420В
Напряжение питания AC (переменное):
230 В В
Максимальное напряжение питания:
420 В
Частота напряжения питания (АС):
47 - 65 Гц
Параметры защиты
Защита от искрения/дуги:
нет
Защита от импульсных помех:
да
Макс. энергия импульса, поглощаемая встроенным варистором:
нет данных Дж
Время срабатывания импульсной защиты:
менее 20 мс
Верхний порог ускоренного отключения нагрузки:
285В
Верхний порог отключения нагрузки:
фиксированный (260В)
Нижний порог отключения нагрузки:
фиксированный (165В)
Нижний порог ускоренного отключения нагрузки:
145В
Задержка включения /повторного включения нагрузки:
фиксированная 5с
Время срабатывания защиты по верхнему ускоренному порогу:
30мс
Время срабатывания защиты по верхнему порогу:
Время срабатывания защиты по нижнему порогу:
Время срабатывания защиты по нижнему ускоренному порогу:
120мс
Параметры коммутации исполнительного устройства
Тип контактной группы:
1 NO
Номинальный ток нагрузки:
16А
Технические данные
Гистерезис срабатывания:
Сечение подключаемых проводников:
не более - кв.мм.
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96:
IP30
Диапазон рабочих температур:
-25…+40°С
Относительная влажность воздуха:
до 85% (при 25°С)
Вес/размеры
Вес:
0.16 кг.
Габаритные размеры (ШхВхГ):
57,7х124,4х86,2 мм
Производитель
Бренд:
НОВАТЕК-ЭЛЕКТРО
Страна происхождения:
Россия
Гарантия производителя:
3 года
Срок службы:
10+ лет
