Реле РН-111М АС230В УХЛ3.1
НАЗНАЧЕНИЕ
Реле контроля напряжения РН-111М (далее устройство) предназначено для защиты оборудования от работы на пониженном или повышенном напряжении из-за неполадок в сети. Питание реле осуществляется от контролируемого напряжения.
ПРИНЦИП РАБОТЫ УСТРОЙСТВА
При подаче питания на устройство, если напряжение сети находится в диапазоне между установленными верхним и нижним порогами, начинается отсчет установленной задержки времени срабатывания Tвкл(с) - 5-900 секунд, после чего включается встроенное исполнительное реле (замыкаются контакты 2-4, переключающей группы 2-1/4). Если в процессе отсчета времени напряжение питания выйдет за установленные параметры, то отсчет времени включения сбросится. Если в процессе работы напряжение сети отклоняется от установленных значений, то начинается отсчет задержки времени срабатывания исполнительного реле. 1 секунда при превышении верхнего порога срабатывания и 12 секунд для нижнего порога срабатывания. По окончании отсчёта времени встроенное реле выключается (замыкаются контакты 2-1, переключающей группы 2-1/4). Если в процессе отсчета времени отключения встроенного реле напряжение сети вернется в установленные пороги срабатывания, то отсчет остановится и отключение встроенного реле не произойдет. Верхний порог напряжения питания изменяется поворотным регулятором Umax(В) в диапазоне от 230 до 280В. Нижний – регулятором Umin(В) в диапазоне 160-220В. При отклонении напряжения сети от верхнего или нижнего порога срабатывания на более чем 30В, отключение встроенного реле происходит за время не более 0,12 секунды.
Устройство имеет возможность отключения функций контроля верхнего или нижнего порогов срабатывания по напряжению. Отключение верхнего Umax или нижнего Umin порога срабатывания осуществляется перемещением соответствующего DIP переключателя в положение "ВЫКЛ". При отключении двух порогов срабатывания Устройство начинает функционировать, как однокомандное реле времени с задержкой на включение. При работе в режиме контроля только верхнего порога срабатывания, включение встроенного реле и переключение контактной группы происходит только при превышении значением напряжения сети верхнего порога срабатывания.
ОСНОВНЫЕ ОСОБЕННОСТИ
- Регулируемый нижний порог срабатывания в диапазоне от 160 до 210В;
- Регулируемый верхний порог срабатывания в диапазоне от 230 до 280В;
- Встроенный вольтметр;
- 1 переключающая группа контактов 16А/AC250В.

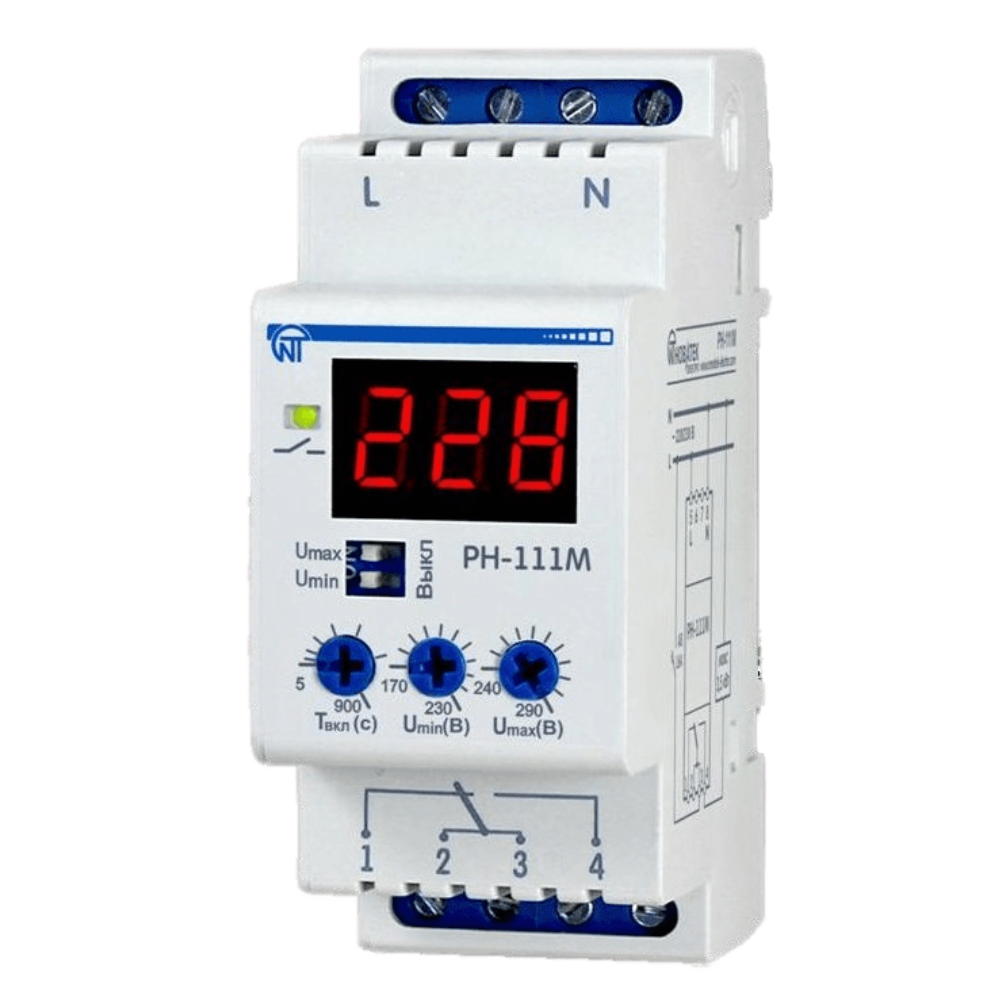

КОНСТРУКЦИЯ УСТРОЙСТВА
Устройство выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35мм (ГОСТ Р МЭК 60715-2003). Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2.
Дополнительную информацию о параметрах и режимах работы устройства Вы можете найти в паспорте изделия (вкладка «файлы»), или видеообзоре
.
