Реле промежуточное МРП-3М ACDC24В УХЛ2

Вес: 0.065 кг.,
10 раб. дн.
4680019910321

1,366.00 Р
(Включая НДС 18%)

Бренд:ЗАО "МЕАНДР"

3 переключающие группы контактов 5А/AC250В.

Ширина корпуса 13мм

+

Экспресс расчёт стоимости доставки


НАЗНАЧЕНИЕ

Промежуточное реле МРП-3М (далее устройство) предназначено для дистанционного включения нагрузки, гальванической развязки силовых цепей и цепей управления, увеличения количества переключаемых групп контактов..


ПРИНЦИП РАБОТЫ УСТРОЙСТВА

При подаче питания на устройство происходит включение исполнительного реле, на лицевой стороне устройства загорается желтый индикатор работы исполнительного реле, при этом контакты 11-12, 21-22, 31-32 размыкаются, а 11-14, 21-24 и 31-34, замыкаются.


ОСНОВНЫЕ ОСОБЕННОСТИ

  • Индикатор состояния встроенного реле;
  • Встроенная защита от индуктивных выбросов при отключении устройства;
  • 3 переключающие группы контактов 5А/AC250В.
  • Ширина корпуса 13 мм.


КОНСТРУКЦИЯ УСТРОЙСТВА

Устройство выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки устройства на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2.


УСЛОВИЯ ЭКСПЛУАТАЦИИ

Устройство обеспечивает заданные режимы функционирования при соблюдении следующих условий:

  • Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу устройства, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
  • Допускается вибрация мест крепления с частотой от 1 до 100Гц с ускорением не более 9,8 м/с2;
  • Отсутствие электромагнитных полей, создаваемых проводом с импульсным током амплитудой более 100А, расположенным на расстоянии менее 10 мм от корпуса устройства;
  • Устройство устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99;
  • Конденсация влаги на поверхности изделия не допускается;
  • Высота над уровнем моря не более 2000 м.


СХЕМА ПОДКЛЮЧЕНИЯ

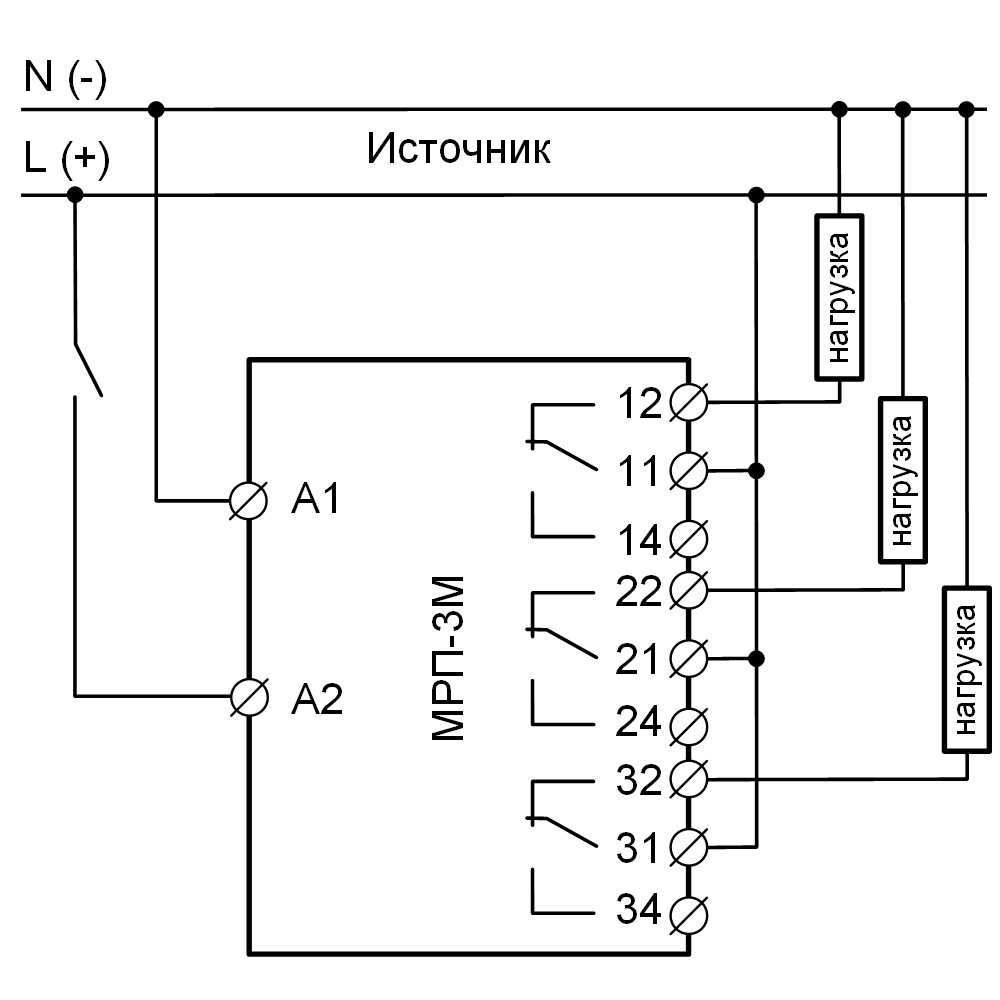

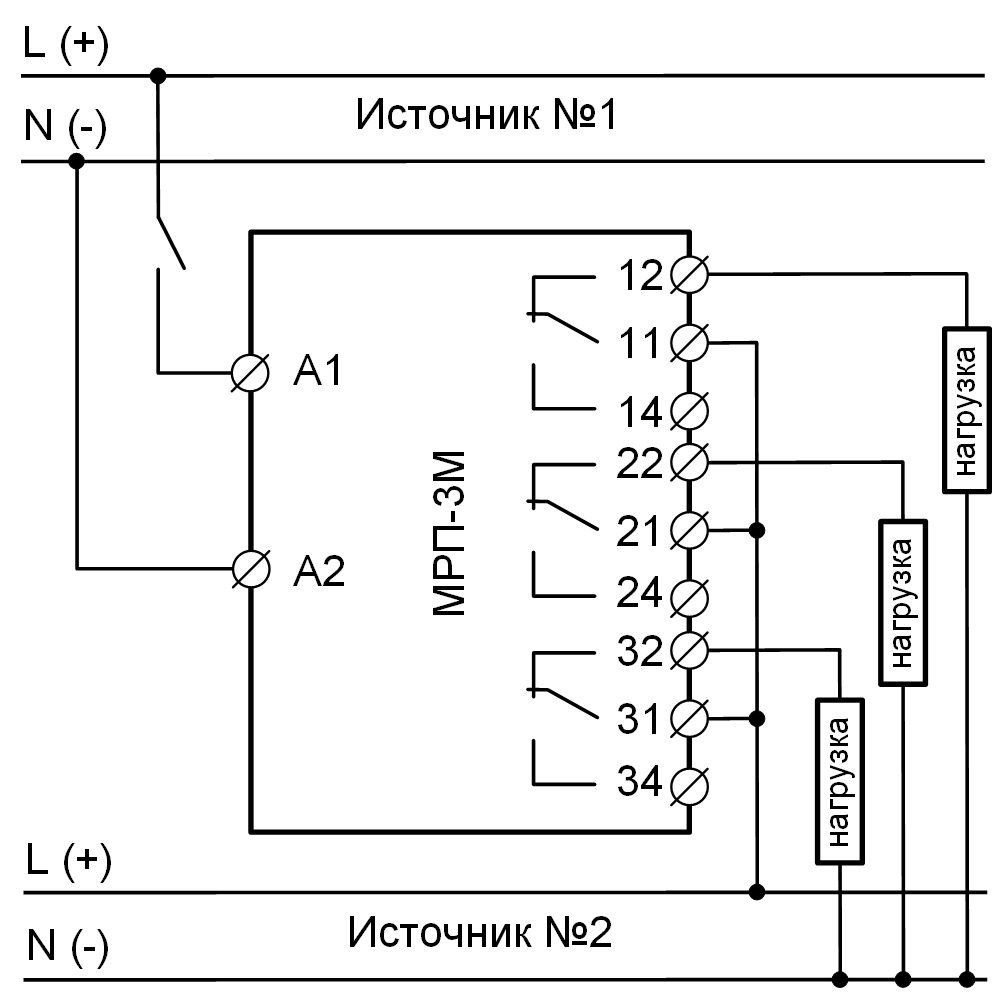

Схема подключения МРП-3M

Напряжение питания подается на клеммы А1-А2.

ГАБАРИТНЫЕ РАЗМЕРЫ

Габаритные размеры МРП-3M


Дополнительную информацию о параметрах и режимах работы устройства Вы можете найти в паспорте изделия (вкладка «файлы»).

Питание

Напряжение питания:
Переменное однофазное/Постоянное
Напряжение питания AC (переменное):
24 В
Диапазон напряжения питания AC (переменное):
±10%
Частота напряжения питания:
50 Гц
Напряжение питания DC (постоянное):
24 В
Диапазон напряжения питания DC (постоянное):
±10%

Параметры коммутации исполнительного устройства

Тип контактной группы:
3 С/O
Номинальный ток нагрузки:

Технические данные

Сечение подключаемых проводников:
не более 2,5 кв.мм.
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96:
IP20/IP20
Диапазон рабочих температур:
-40…+55°С
Относительная влажность воздуха:
до 85% (при 25°С)

Вес/размеры

Вес:
0.065 кг.
Габаритные размеры (ШхВхГ):
13х93х62 мм

Производитель

Бренд:
Меандр
Страна происхождения:
Россия
Гарантия производителя:
2 года

Паспорт (mrp-3m.pdf, 641 Kb) [Скачать]
