Реле промежуточное МРП-2 ACDC12В УХЛ2

4640016932450
4640016932450
1,290.00 Р
Нет в наличии
10 раб. дн.
+
В избранное

2 переключающие группы контактов 16А/AC250В

Доставка
Варианты оплаты
Наши преимущества

Гарантия производителяНа все товары, купленные в нашем инетрнет магазине распространяется гарантийный срок производителя

Оповещение по emailВы получаете email информирование о каждой стадии вашего заказа.

Возврат и обмен - без проблемВы можете вернуть купленные товары в течение 14 дней. Товар должнен быть в нормальном состоянии и иметь все заводские упаковки.">Возврат и обмен - без проблем!

Различные способы оплатыОплачивайте товары удобными вам способами: наличными или картой курьеру, или картой прямо в момент заказа. Юридическим лицам доступна оплата по счету.

БрендМеандр Гарантия производителя2 года Страна происхожденияРоссия

НАЗНАЧЕНИЕ

Промежуточное реле МРП-2 ACDC12В арт. производителя 4640016932450 (далее МРП-2) предназначено для гальванического разделения силовых цепей и сигнальных цепей (цепей управления). Применение данного реле позволяет управлять нагрузкой как при разном по номиналу напряжении управляющего сигнала и напряжении нагрузки, так и при различном роде тока (постоянный/переменный) в управлении МРП-2 и в коммутируемых цепях. Промежуточное реле также может использоваться для увеличения количества групп контактов в коммутируемых цепях или величины коммутируемой мощности. Например, при недостаточной мощности выходного сигнала от контроллера. В данном случае выходной сигнал используется, как сигнал управления для промежуточного реле.


ОПИСАНИЕ / ПРИНЦИП РАБОТЫ

После подачи питания на контакты А1 и А2 включается встроенное исполнительное реле и загорается светодиодный индикатор наличия питания. Контактные группы переходят из нормально замкнутого состояния в нормально разомкнутое (замыкаются контакты *1-*4, размыкаются *1-*2, * - номер группы контактов). При отключении питания с контактов А1 и А2, контакты *1-*4 размыкаются, а *1-*2 замыкаются.

ОБРАТИТЕ ВНИМАНИЕ!  После подачи питания на контакты А1-А2 никакого напряжения на контактах *1,2,4 не появится. Так, как цепь питания МРП-2 и контактные группы не связаны между собой электрически внутри.

МРП-2 имеет встроенную защиту от индуктивных выбросов при коммутации исполнительного реле. Дополнительных RC цепей не требуется. Каждая из двух переключающих групп контактов позволяет коммутировать ток до 16А (АС1) при напряжении AC250В 50Гц или DC30В. Суммарный продолжительный ток через все контактные группы не более 24А.


ПРИМЕРЫ ПОДКЛЮЧЕНИЯ МРП-2

Разные источники для питания нагрузки и цепей управления. При подаче питания на А1-А2 нагрузка подключится к источнику питания 2.Один источник питания для нагрузки и цепей управления. При подаче питания на А1-А2 нагрузка отключится от питающей сети.

Напряжение питания катушки управления – АС12В 50гц±10% или DC12В±10%.

Напряжение питания DC подается на клеммы А1-А2 без соблюдения полярности.

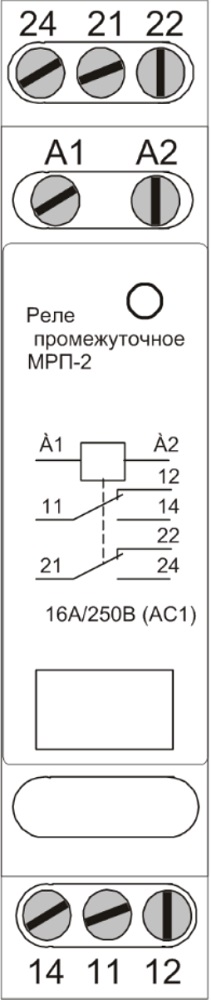

ГАБАРИТНЫЕ РАЗМЕРЫ И ВИД С ЛИЦЕВОЙ СТОРОНЫ

   Габаритные размеры МРП-2


В прямоугольной пиктограмме на лицевой крышке допускается нанесение схемотехнической маркировки / обозначения устройства.

Питание
Диапазон напряжения питания AC (переменное)
±10%
Диапазон напряжения питания DC (постоянное)
±10%
Напряжение питания
Переменное/Постоянное
Напряжение питания AC (переменное)
12
Напряжение питания DC (постоянное)
12
Частота напряжения питания (АС)
50 Гц
Параметры коммутации исполнительного устройства
Номинальная мощность нагрузки (AC230В)
4,0 кВт
Номинальный ток нагрузки
16А
Тип контактной группы
2 СO
Технические данные
Диапазон рабочих температур
-40…+55°С
Относительная влажность воздуха
до 85% (при 25°С)
Сечение подключаемых проводников
2,5 кв.мм.
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96
IP20/IP20
Вес / Размеры
Вес
0.065 кг
Габаритные размеры (ШхВхГ)
18х93х62
Производитель
Бренд
Меандр
Гарантия производителя
2 года
Страна происхождения
Россия
Найти похожие

Руководство по эксплуатации (Паспорт_МРП_V48.pdf, 1,561 Kb) [Скачать]
