Реле промежуточное МРП-1 ACDC24В/AC230В УХЛ2

Артикул: 4640016937837

MPN: 4640016937837

1,068.00 Р

Остаток на складе: 25 шт.

Срок возврата: 10 раб. дн.

+ −

1 переключающая группа контактов 16А/AC250В

Доставка

Варианты оплаты

Наши преимущества

Гарантия производителяНа все товары, купленные в нашем инетрнет магазине распространяется гарантийный срок производителя

Оповещение по emailВы получаете email информирование о каждой стадии вашего заказа.

Возврат и обмен - без проблемВы можете вернуть купленные товары в течение 14 дней. Товар должнен быть в нормальном состоянии и иметь все заводские упаковки.">Возврат и обмен - без проблем!

Различные способы оплатыОплачивайте товары удобными вам способами: наличными или картой курьеру, или картой прямо в момент заказа. Юридическим лицам доступна оплата по счету.

БрендМеандр Гарантия производителя2 года Страна происхожденияРоссия

Описание
Характеристики
Файлы

НАЗНАЧЕНИЕ

Промежуточное реле МРП-1 ACDC24В/AC230В УХЛ2 арт. производителя 4640016937837 (далее МРП-1) предназначено для гальванического разделения силовых цепей и сигнальных цепей (цепей управления). Применение данного реле позволяет управлять нагрузкой как при разном по номиналу напряжении управляющего сигнала и напряжении нагрузки, так и при различном роде тока (постоянный/переменный) в управлении МРП-1 и в коммутируемых цепях. Промежуточное реле также может использоваться для увеличения величины коммутируемой мощности. Например, при недостаточной мощности выходного сигнала от контроллера. В данном случае выходной сигнал используется, как сигнал управления для промежуточного реле.

ОПИСАНИЕ / ПРИНЦИП РАБОТЫ

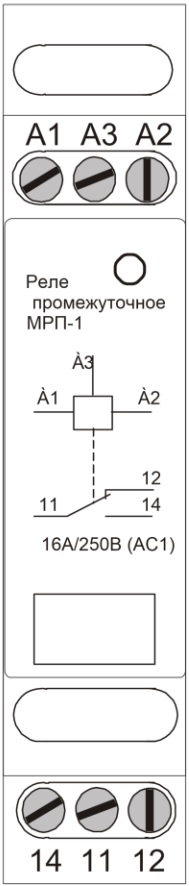

После подачи питания на контакты А1 и А2 (А3) включается встроенное исполнительное реле и загорается светодиодный индикатор наличия питания. Контактные группы переходят из нормально замкнутого состояния в нормально разомкнутое (замыкаются контакты 11-14, размыкаются 11-12). При отключении питания с контактов А1 и А2 (А3), контакты 11-14 размыкаются, а 11-12 замыкаются.

ОБРАТИТЕ ВНИМАНИЕ! После подачи питания на контакты А1 и А2 (А3) никакого напряжения на контактах 11,12,14 не появится. Так, как цепь питания МРП-1 и контактные группы не связаны между собой электрически внутри.

МРП-1 имеет встроенную защиту от индуктивных выбросов при коммутации исполнительного реле. Дополнительных RC цепей не требуется. Контакты позволяют коммутировать ток до 16А (АС1) при напряжении AC250В 50Гц или DC30В.

ПРИМЕРЫ СХЕМ ПОДКЛЮЧЕНИЯ МРП-1

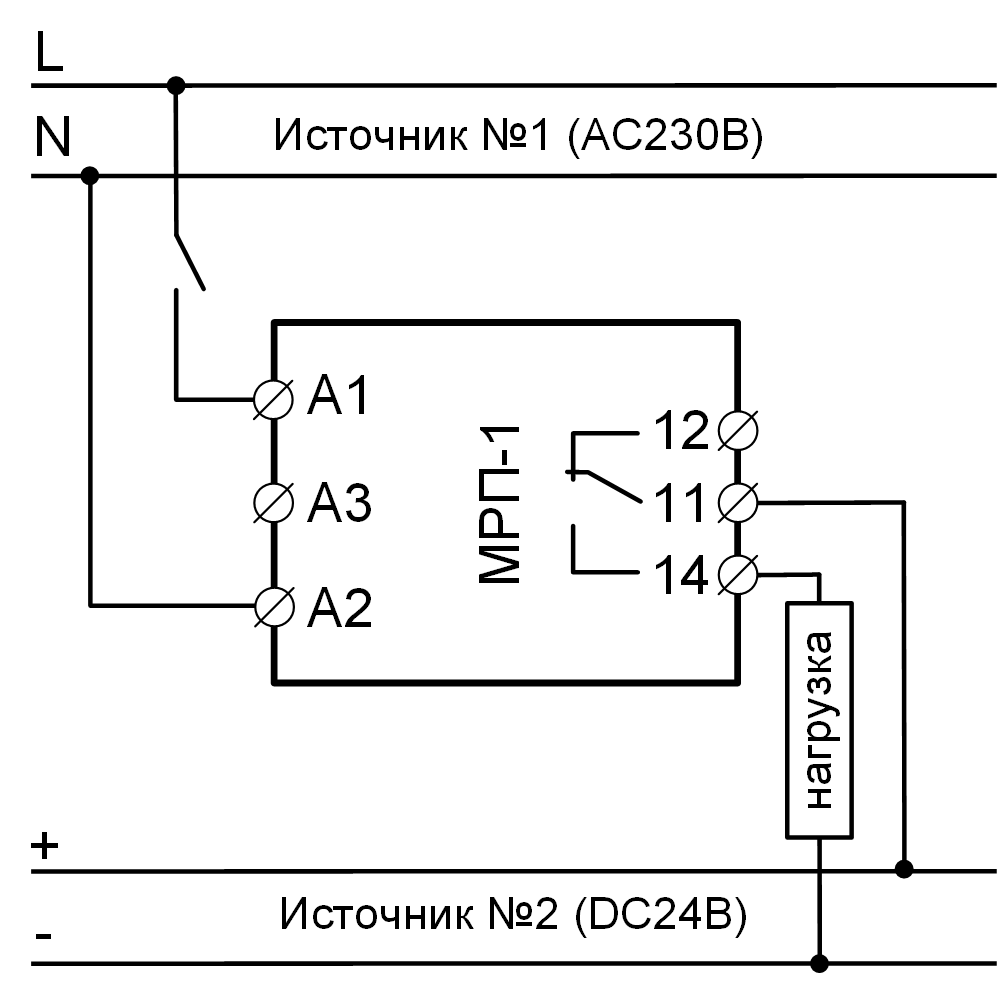

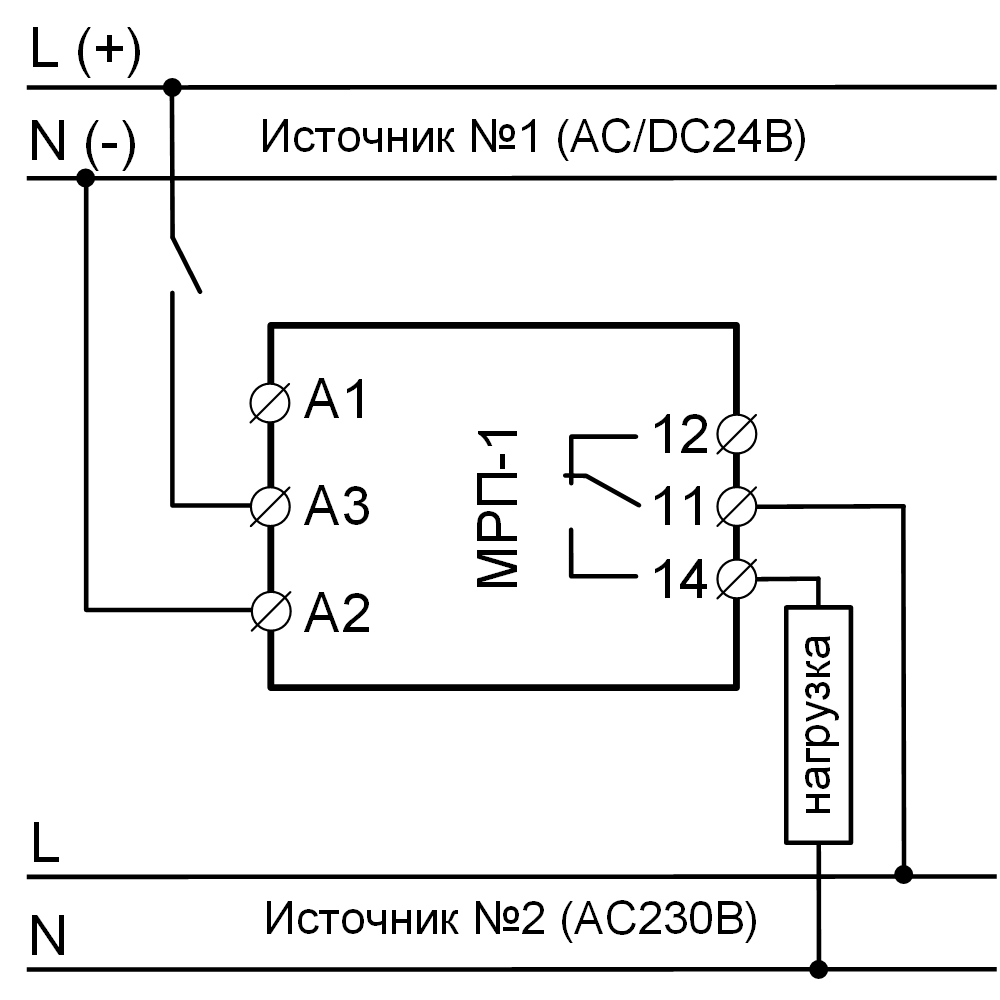

Разные источники для питания нагрузки и цепей управления. При подаче питания на А2-А3 (AC/DC24В) нагрузка подключится к источнику питания 2.	Разные источники для питания нагрузки и цепей управления. При подаче питания на А1-А2 (АС230В) нагрузка подключится к источнику питания 2.	Один источник питания для нагрузки и цепей управления. При подаче питания на А1-А2 нагрузка отключится от питающей сети.
