Реле напряжения c контролем тока Welrok VI-32 red

НАЗНАЧЕНИЕ

Реле контроля напряжения, тока или мощности Welrok VI-32 red арт. 4660251140519 (далее Welrok VI-32 red) предназначено для отключения нагрузки (оборудования, электроприборов) при выходе значения напряжения, тока или мощности за установленные параметры.

ПРИНЦИП РАБОТЫ УСТРОЙСТВА

Welrok VI-32 red запоминает и может отобразить последние 100 событий (аварий). А именно значения напряжений, тока, мощности и срабатывание по перегреву «oht», при котором произошло аварийное отключение нагрузки. Для этого необходимо кратковременно (1 сек) нажать на правую нижнюю кнопку «i» на лицевой панели устройства. При этом показывается величина параметра в момент аварии и его номер «n 1», где «n 0» - последняя авария, а  «n 99» - давняя.

Реле имеет встроенную защиту от внутреннего перегрева. В случае если температура внутри устройства поднимется выше 80°С, то произойдет аварийное отключение Устройства, при этом на дисплее появится надпись "oht". Выход из аварийного режима осуществляется нажатием на любую из кнопок на лицевой панели Устройства. Выход из аварийного режима возможен только, если в момент нажатия кнопки температура внутри устройства будет менее 60°С. При неисправности датчика температуры реле продолжит работать в обычном режиме, но каждые 5 секунд на индикаторе будет появляться надпись "Ert". В этом случае функция защиты от внутреннего перегрева будет отключена.

Welrok VI-32 red имеет два алгоритма работы с отклонениями напряжения питания от установленных порогов, "нормальный" и "профессиональный". Для переключения между алгоритмами работы необходимо нажать левую нижнею кнопку 3раза, при этом на индикаторе напряжения питания должна появиться надпись "Pro". Нажатием на кнопки "+" или "-" осуществить смену алгоритма работы ("oFF" - "нормальный" алгоритм, "on" - "профессиональный"). Через 3 секунды после последнего нажатия на кнопки "+" или "-" реле запомнит установленное значение алгоритма работы и вернется к индикации текущего значения напряжения питания.

• Номинальный ток нагрузки – 32А (АС1);
• Встроенные дисплеи напряжения, тока или мощности с регулировкой яркости;
• Контроль напряжения с двумя алгоритмами отключения нагрузки при отклонении напряжения от установленных порогов срабатывания;
• Контроль тока с возможностью раздельно установить порог срабатывания по верхнему и нижнему значению. Возможно полностью или частично отключить данную функцию;
• Энергонезависимая память на 100 событий (аварий);
• Встроенная защита от внутреннего перегрева;
• Блокировка кнопок управления на лицевой панели;
• Не заменяет другие аппараты защиты (автоматические выключатели, УЗИП, УЗО и пр.).

Устройство выпускается в пластмассовом корпусе. Устройство устанавливается на монтажную DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003) с передним подключением проводов питания защищаемых электрических цепей. Клеммы обеспечивают надёжное закрепление проводов с суммарным сечением проводников до 16мм2. На лицевой панели устройства расположен зеленый индикатор работы исполнительного реле, трехразрядный дисплей, а так же 4 кнопки настройки режимов работы Устройства.

• температура окружающей среды при монтаже должна находиться в пределах –5...+45 °С;

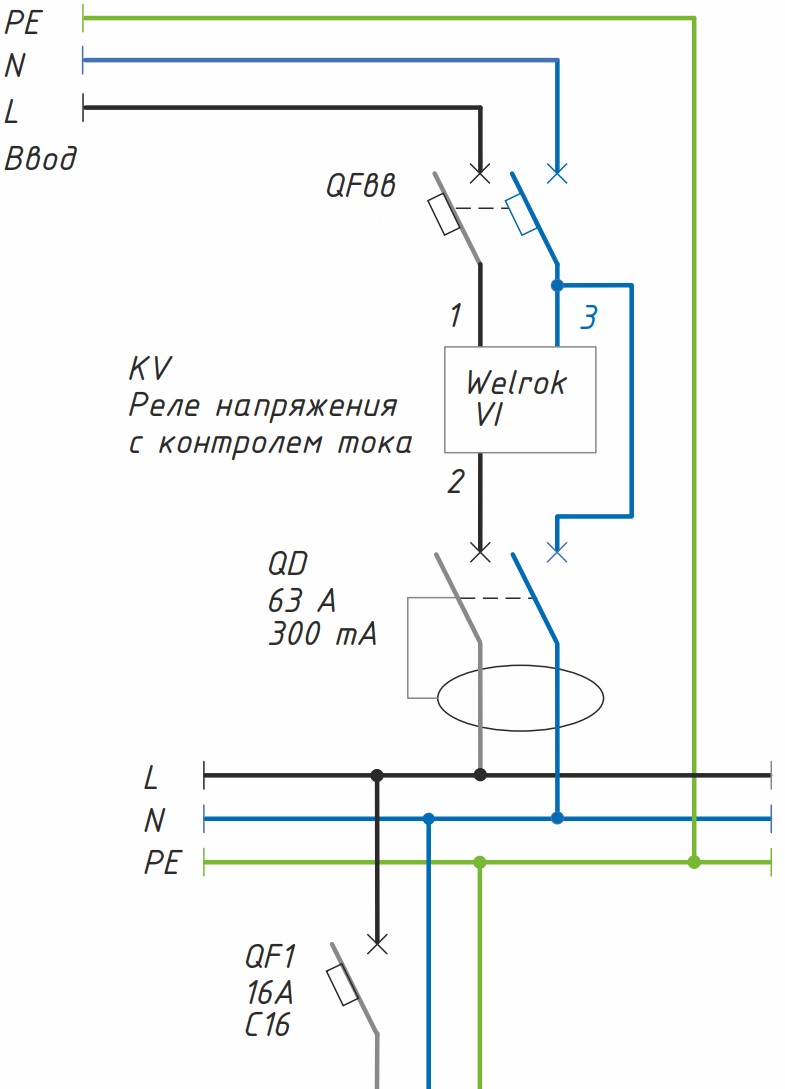

• для защиты от короткого замыкания и превышения мощности в цепи нагрузки обязательно необходимо перед устройством установить автоматический выключатель (QF). Он дублирует защитную функцию реле. Автоматический выключатель устанавливается в разрыв фазного провода;
• место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий.

ОБРАТИТЕ ВНИМАНИЕ! Монтаж устройства возможен только на DIN рейку.
