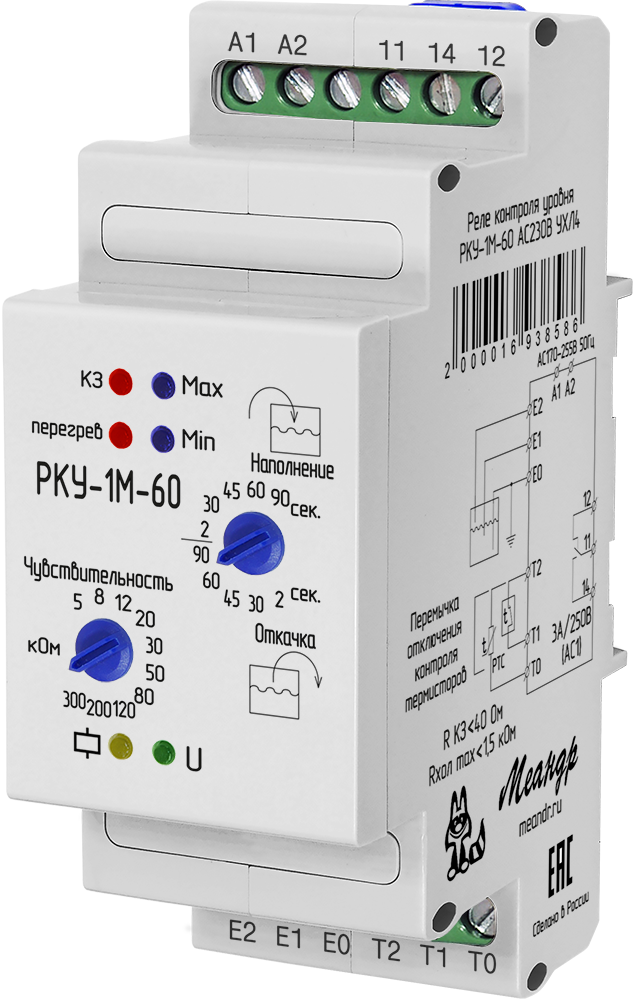

Реле контроля уровня РКУ-1М-60 AC230В УХЛ4
НАЗНАЧЕНИЕ
Реле контроля уровня РКУ-1М-60 АС230В УХЛ4 арт. 2000016938586 (далее РКУ-1М) предназначено для автоматического управления насосным оборудованием с целью поддержания заданного уровня жидкости в резервуарах, колодцах или других ёмкостях. Реле поддерживает два режима работы: заполнение (наполнение) и осушение (откачка). Защита от перегрева насоса, при подключении встроенных термодатчиков (термисторов или биметаллических контактов). Контроль уровня осуществляется за счёт измерения электропроводности жидкости с помощью погружных кондуктометрических датчиков. Все входы (датчики уровня и термозащиты) имеют гальваническую развязку от сети для обеспечения безопасности.
ПРИНЦИП РАБОТЫ УСТРОЙСТВА
Реле контроля уровня поддерживает два рабочих режима - наполнение и откачку, выбор которых осуществляется регулировкой параметров задержки включения насосного агрегата. Задержка "tз" позволяет регулировать уровень жидкости в ёмкости без механического перемещения датчиков, одновременно предотвращая частые циклы включения / отключения насоса при колебаниях жидкости. Регулировка порога срабатывания РКУ-1М осуществляется выбором чувствительности и изменением глубины погружения верхнего и нижнего датчика. Калибровка коэффициента сопротивления должна соответствовать электропроводности жидкости, для высокопроводящих сред (морская вода, кислотные и щелочные растворы) устанавливают пониженные значения, для жидкостей с низкой проводимостью применяют повышенные значения коэффициента. Допускается эксплуатация контактных (поплавковых) датчиков при минимальном значении коэффициента сопротивления. Корпус емкости может быть использован в качестве эквивалента датчика Е0.
Режим наполнения.
Предназначен для автоматического поддержания уровня жидкости в ёмкостях, предотвращая их переполнение. По изменению сопротивления в цепи датчиков "Max" (датчик верхнего уровня) и "Min" (датчик нижнего уровня) РКУ-1М фиксирует уровень жидкости. При обнаружении высокого сопротивления на датчике "Min", после подачи питания, активируется таймер задержки «tз», после чего срабатывает встроенное исполнительное реле, включая насос. Одновременно загорается желтый светодиодный индикатор "Реле", сигнализируя о срабатывании реле. Динамика заполнения ёмкости (характеризуемая углом наклона временной характеристики) определяется производительностью насосного оборудования и текущим расходом жидкости, учитывая возможный параллельный процесс слива. При контакте жидкости с датчиком "Max" происходит снижение сопротивления в его цепи, что инициирует запуск таймера задержки "tз" и отключение насосного оборудования по истечении заданного временного интервала. Индикатор "реле" гаснет. При очередном обнаружении высокого сопротивления на датчике "Min" включается встроенное реле. Рабочий цикл наполения повторяется.
Режиме откачки.
Режим обеспечивает автоматический контроль уровня жидкости в ёмкасти. При снижении уровня жидкости до заданного минимума система автоматически отключает насосное оборудование, предотвращая его работу в режиме холостого хода. При обнаружении высокого сопротивления на датчике "Max", после подачи питания, активируется таймер задержки «tз», после чего срабатывает встроенное исполнительное реле, включая насос, начинается откачка жидкости. Одновременно загорается желтый светодиодный индикатор "Реле", сигнализируя о срабатывании реле. При контакте жидкости с датчиком "Min" происходит снижение сопротивления в его цепи, что инициирует запуск таймера задержки "tз" и отключение насосного оборудования по истечении заданного временного интервала. Индикатор "реле" гаснет. При очередном обнаружении высокого сопротивления на датчике "Max" включается встроенное реле. Рабочий цикл откачки повторяется.
Настройка реле.
- Заполнение балластной ёмкости. Отрегулируйте верхний электрод "Max" до срабатывания индикатора "Реле" при заданном коэффициенте сопротивления.
- Установка времени задержки "tз". Рассчитайте время исходя из объёма ёмкости и производительности насоса.
- Подключение электродвигателя насоса. Произведите подключение двигателя насоса к контактам встроенного реле через контактор или промежуточное реле.
- Пробный цикл и калибровка. Проведите тестовый запуск (наполнение или откачку). При необходимости скорректируйте коэффициент сопротивления через регулятор "чувствительность" и положение электродов датчиков для достижения требуемого уровня жидкости.
ОБРАТИТЕ ВНИМАНИЕ! Время отключения двигателя насоса при срабатывании защиты составляет 500 мс.
ОБРАТИТЕ ВНИМАНИЕ! Для продления срока службы датчиков уровня используется знакопеременное напряжение, исключающее диффузию металлов.
СХЕМА ПОДКЛЮЧЕНИЯ
Максимальное расстояние от РКУ-1М до термодатчиков составляет 100 метров при использовании кабеля 2×0,75 мм² и 400 метров при кабеле 2×2,5 мм².
ГАБАРИТНЫЕ РАЗМЕРЫ
Питание
Диапазон напряжения питания AC (переменное)
170-270В
Напряжение питания
Переменное
Напряжение питания AC (переменное)
230В
Частота напряжения питания (АС)
50
Гц
Максимальное напряжение питания
270В
В
Параметры коммутации исполнительного устройства
Номинальный ток нагрузки
3А
Тип контактной группы
1 CO
Технические данные
Диапазон рабочих температур
-25…+55°С
Относительная влажность воздуха
до 80% (при 25°С) (без конденсата)
Сечение подключаемых проводников
0,5-2,5
кв.мм.
Срок службы
10 лет
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96
IP20/IP20
Вес / Размеры
Вес
0.2
кг
Габаритные размеры (ШхВхГ)
35х90х63
Производитель
Бренд
Меандр
Гарантия производителя
2 года
Страна происхождения
Россия
