Основание ОПС1 3Р с контактом сигнализации 1НО ТДМ

SQ0201-0017
2,387.00 Р
Нет в наличии
10 раб. дн.
+
В избранное

Количество устанавливаемых сменных модулей – 3;

Ширина основания - 54 мм.

Доставка
Варианты оплаты
Наши преимущества

Гарантия производителяНа все товары, купленные в нашем инетрнет магазине распространяется гарантийный срок производителя

Оповещение по emailВы получаете email информирование о каждой стадии вашего заказа.

Возврат и обмен - без проблемВы можете вернуть купленные товары в течение 14 дней. Товар должнен быть в нормальном состоянии и иметь все заводские упаковки.">Возврат и обмен - без проблем!

Различные способы оплатыОплачивайте товары удобными вам способами: наличными или картой курьеру, или картой прямо в момент заказа. Юридическим лицам доступна оплата по счету.

БрендТДМ Гарантия производителя5 лет Страна происхожденияКитай

НАЗНАЧЕНИЕ

Основание для УЗИП ОПС1 (далее Устройство), с контактом сигнализации, является держателем сменного модуля ОПС1. Устройство позволяет удаленно получать информацию о состоянии модуля ОПС (внешняя сигнализация), и не требует постоянной проверки оборудования на месте его установки и значительно облегчает контроль за коммутационным оборудованием.

ПРИНЦИП РАБОТЫ УЗИП

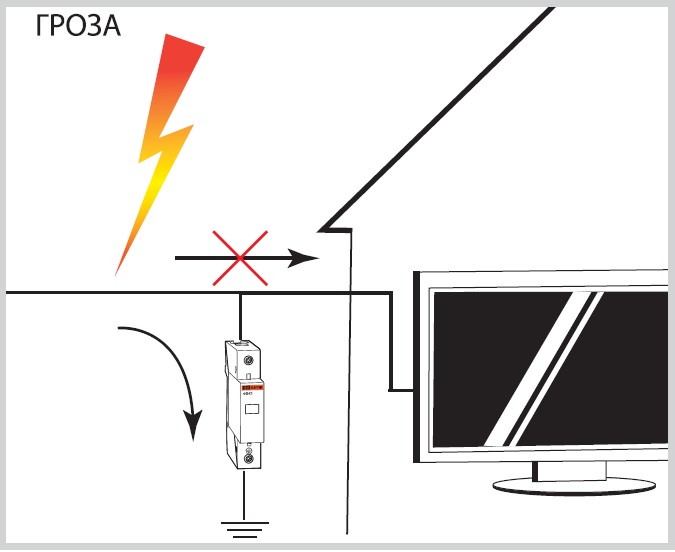

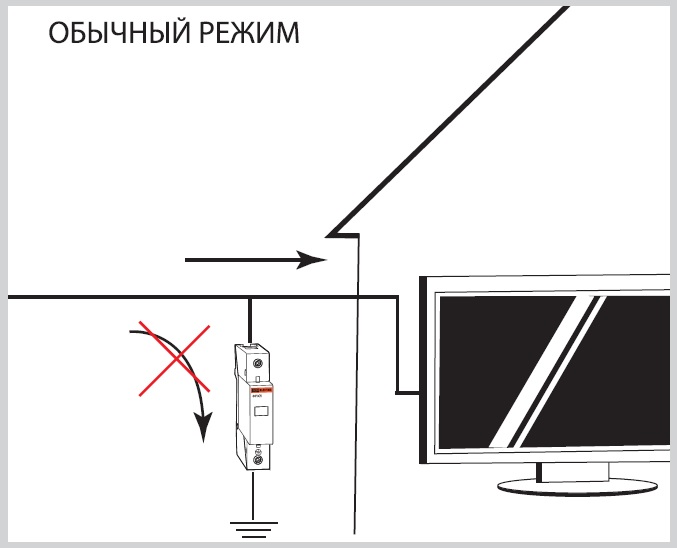

Принцип работы УЗИП заключается в ограничении переходных перенапряжений и отвода импульсов тока на землю, а так же для снижения амплитуды перенапряжения до уровня, безопасного для оборудования.

Принцип работы ОПС1 УЗИП      Принцип работы ОПС1 УЗИП

Ограничители импульсных перенапряжений УЗИП делятся на 3 класса.

Принцип работы ОПС1 УЗИП

I (B) КЛАСС - Защищает от непосредственного воздействия грозового разряда. Выдерживает амплитуду импульсных токов в пределах 25-100 кА, длительность фронта волны может достигать 350 мкс. Устанавливают на вводе в здание во вводнораспределительном устройстве (ВРУ) или главном распределительном щите (ГРЩ).

II (C) КЛАСС - Защищает от перенапряжений, вызванных коммутационными процессами, а также выполняющие функции дополнительной молниезащиты. Выдерживает амплитуду импульсных токов с крутизной фронта волны 8/20 мкс в пределах 15-20 кА, длительность фронта волны может достигать 20 мкс. Устанавливают в местных распределительных щитках (например, в вводном щитке квартиры, офиса). Они защищают от ударов молнии в ЛЭП, от переключений в системе электроснабжения. Осуществляют защиту внутренней проводки, автоматических и дифференциальных выключателей, контакторов, выключателей, розеток и др.

III (D) КЛАСС - Защищает от импульсных перенапряжений, вызванных остаточными бросками напряжений и несимметричным распределением напряжения между фазой и нейтралью. Также могут использоваться в качестве фильтров высокочастотных помех. Выдерживает амплитуду импульсных токов с крутизной фронта волны 1,2/50 мкс в пределах 1-5 кА, длительность фронта волны может достигать 50 мкс. Предназначены для защиты от остаточных импульсов после УЗИП I и II классов. Устанавливают в распределительные коробки, розетки и могут встраиваться непосредственно в оборудование. Ограничители III класса осуществляют защиту электрического оборудования с электронными приборами, переносных электрических устройств и т.д.

ВАЖНО! При одновременной установке типа 1 и типа 2 расстояние между ними по кабелю должно быть не менее 10 м, расстояние от типа 2 до типа 3 и потребителей — также не менее 10 м. Это создает индуктивность, нужную для того, чтобы автомат более высокой ступени срабатывал раньше.

ПРЕИМУЩЕСТВА В КОНСТРУКЦИИ ОСНОВАНИЯ ОПС1

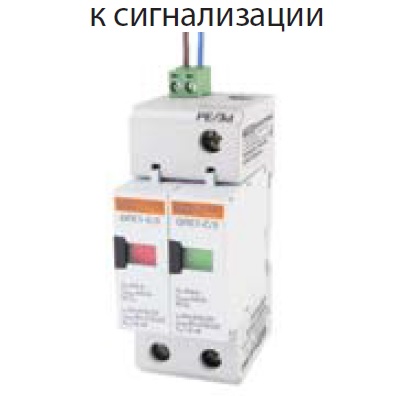

Основание ОПС1 с контактом сигнализации 1НО с возможностью удаленного
контроля состояния модулей.

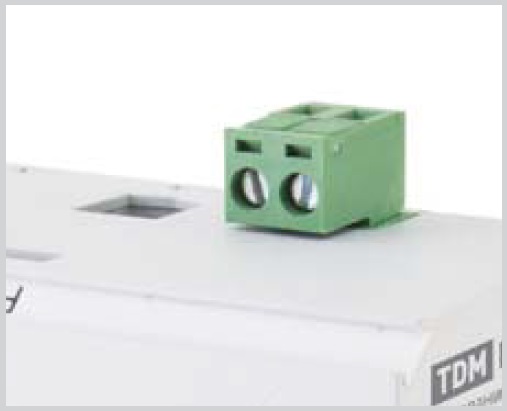

Разъем 2EDG позволяет подключать провода сечением до 2,5 мм2 к 1НО контакту.
Схема основания ОПС1Клемма основания ОПС1

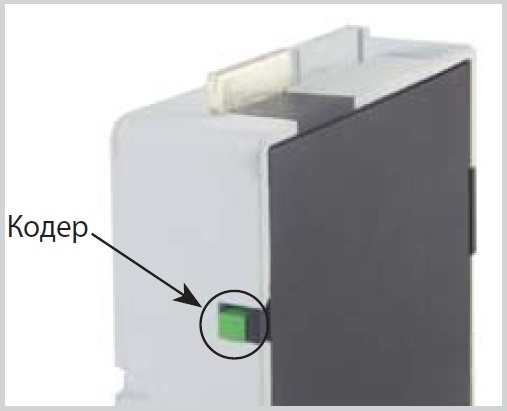

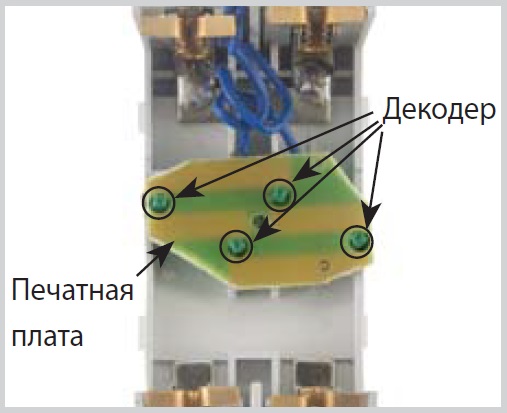

Кодер на обратной стороне сменного модуля (в комплект поставки не входит) показывает состояние сменного модуляДекодер (на печатной плате) рабочего состояния сменного модуля считывает состояние сменного модуля.
Кодер основания ОПС1Печатная плата основания ОПС1

ОСНОВНЫЕ ОСОБЕННОСТИ

  • Простота извлечения сменного модуля из основания ОПС1 без съема с DIN-рейки;
  • Совместимость размеров позволяет установить устройство в стандартный щит с любыми аппаратами модульной серии;
  • Клеммные зажимы ограничителя промаркированы и подписаны, что позволяет избежать ошибок при монтаже;
  • Любое рабочее положение в пространстве;
  • Разъем 2EDG позволяет подключать провода сечением до 2,5 мм2 к 1NО контакту;
  • Число полюсов - 3;
  • Ширина модуля 54 мм.

ГАБАРИТНЫЕ РАЗМЕРЫ

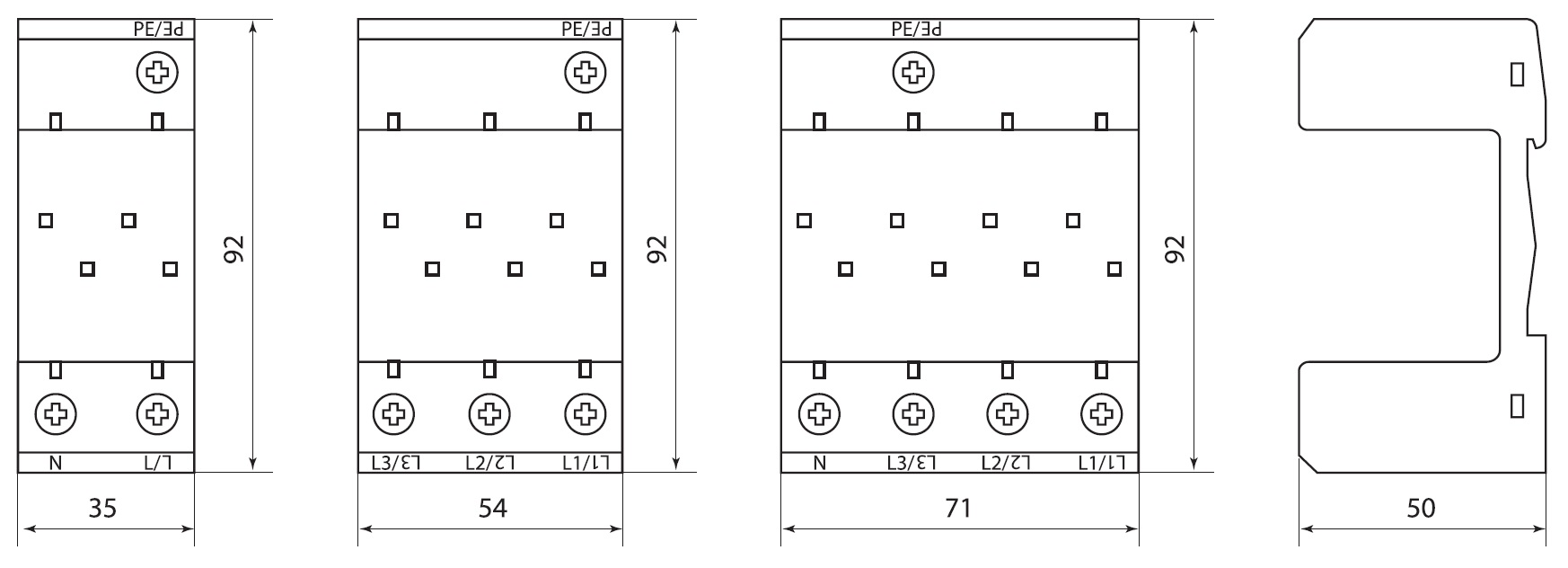

Габариты основания ОПС1

Дополнительную информацию о параметрах устройства Вы можете найти во вкладке «Характеристики»

Технические данные
Диапазон рабочих температур
-40…+50°С
Относительная влажность воздуха
до 80% (при 25°С)
Сечение подключаемых проводников
25 кв.мм.
Срок службы
10 лет
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96
IP20
Вес / Размеры
Вес
0.180 кг
Габаритные размеры (ШхВхГ)
54х92х50
Производитель
Бренд
ТДМ
Гарантия производителя
5 лет
Страна происхождения
Китай
