Реле промежуточное МРП-1 АС400В УХЛ4

НАЗНАЧЕНИЕ

Промежуточное реле МРП-1 AC400В УХЛ4 арт. производителя 4640016939152 (далее МРП-1) предназначено для гальванического разделения силовых цепей и сигнальных цепей (цепей управления). Применение данного реле позволяет управлять нагрузкой как при разном по номиналу напряжении управляющего сигнала и напряжении нагрузки, так и при различном роде тока (постоянный/переменный) в управлении МРП-1 и в коммутируемых цепях. Промежуточное реле также может использоваться для увеличения величины коммутируемой мощности. Например, при недостаточной мощности выходного сигнала от контроллера. В данном случае выходной сигнал используется, как сигнал управления для промежуточного реле.

ОПИСАНИЕ / ПРИНЦИП РАБОТЫ

После подачи питания на контакты А1 и А2 включается встроенное исполнительное реле и загорается светодиодный индикатор наличия питания. Контактные группы переходят из нормально замкнутого состояния в нормально разомкнутое (замыкаются контакты 11-14, размыкаются 11-12). При отключении питания с контактов А1 и А2, контакты 11-14 размыкаются, а 11-12 замыкаются.

ОБРАТИТЕ ВНИМАНИЕ!  После подачи питания на контакты А1 и А2 никакого напряжения на контактах 11,12,14 не появится. Так, как цепь питания МРП-1 и контактные группы не связаны между собой электрически внутри.

МРП-1 имеет встроенную защиту от индуктивных выбросов при коммутации исполнительного реле. Дополнительных RC цепей не требуется. Контакты позволяют коммутировать ток до 16А (АС1) при напряжении AC250В 50Гц или DC30В.

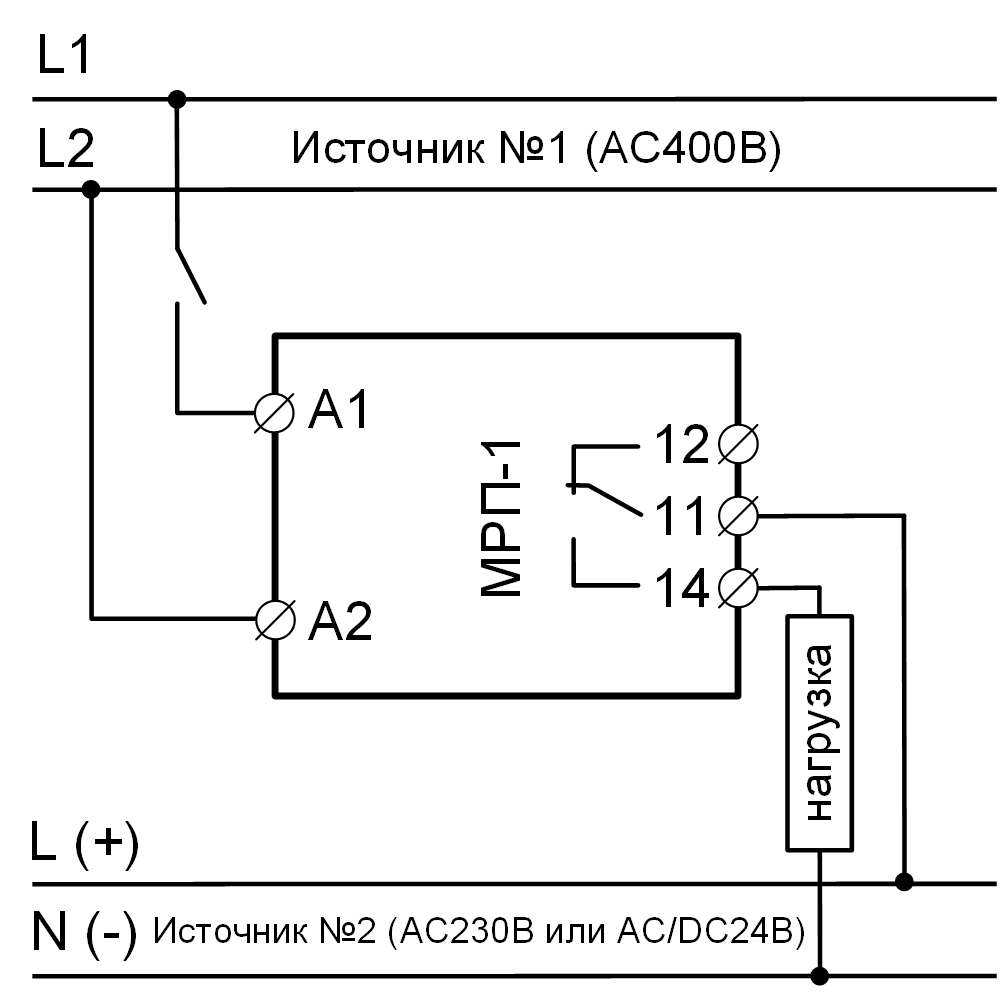

ПРИМЕР СХЕМЫ ПОДКЛЮЧЕНИЯ МРП-1

Разные источники для питания нагрузки и цепей управления. При подаче питания на А1-А2 (AC400В) нагрузка подключится к источнику питания 2.

Напряжение питания катушки управления – AC400В (контакты А1 и А2).

ГАБАРИТНЫЕ РАЗМЕРЫ И ВИД С ЛИЦЕВОЙ СТОРОНЫ

В прямоугольной пиктограмме на лицевой крышке допускается нанесение схемотехнической маркировки/обозначения устройства.
