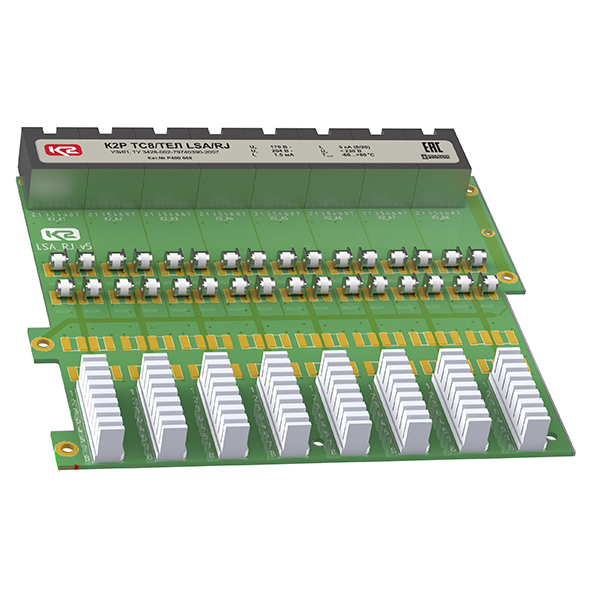

УЗИП К2Р ТС8/ТЕЛ LSA/RJ предназначено для групповой защиты телефонных линий связи от импульсных перенапряжений в пределах 1 - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010. Количество защищаемых портов - 8 (16 линий связи). УЗИП К2Р ТС8/ТЕЛ LSA/RJ, ТУ 3428-002-79740390-2007 выполнено в виде печатной платы для установки в 19-ти дюймовую стойку c помощью панели PSK 24:

Основные особенности

• Первая ступень защиты выполнена на газонаполненных разрядниках, вторая на TVS-диодах с Р_ppm = 1500 Вт
• Количество защищаемых пар проводников - 16 (2 на порт), подключение с помощью разъемов LSA/RJ45
• Выпускается на максимальное длительное рабочее напряжение U_с = 200 В DC, номинальный ток I_L = 250 мА
• Способно пропускать номинальный разрядный ток I_n(8/20) = 10 кА на пару проводников
• Скорость передачи данных до 1 Мбит/с
• Подключается к защищаемому оборудованию с помощью разъемов LSA на входе и RJ45 на выходе
• Выполнено в виде модулей для установки в 19-ти дюймовую стойку с помощью панели PSK 24.

Структура наименования К2Р ТС8/ТЕЛ LSA/RJ, ТУ 3428-002-79740390-2007

• К2Р - продуктовое направление УЗИП АО "Хакель"
• ТС - форм-фактор УЗИП в виде печатных плат
• 8 - количество портов
• ТЕЛ - серия УЗИП для защиты телефонных линий связи
• LSA/RJ - используемые разъемы на входе и на выходе
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

К2Р ТС8/ТЕЛ LSA/RJ, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты телефонных линий связи в виде печатных плат для установки в 19-ти дюймовую стойку, 8 портов, U_с = 200 В DС, I_n(8/20) = 10 кА на пару проводников. Подключается к защищаемому оборудованию с помощью разъемов LSA на входе и RJ45 на выходе. Выпускается по ТУ 3428-002-79740390-2007

Теория и особенности применения: выпускается взамен устройств предыдущего поколения №45025 HAKELTEL 8.1 LSA/RJ №45027 HAKELTEL 8.2 LSA/RJ
