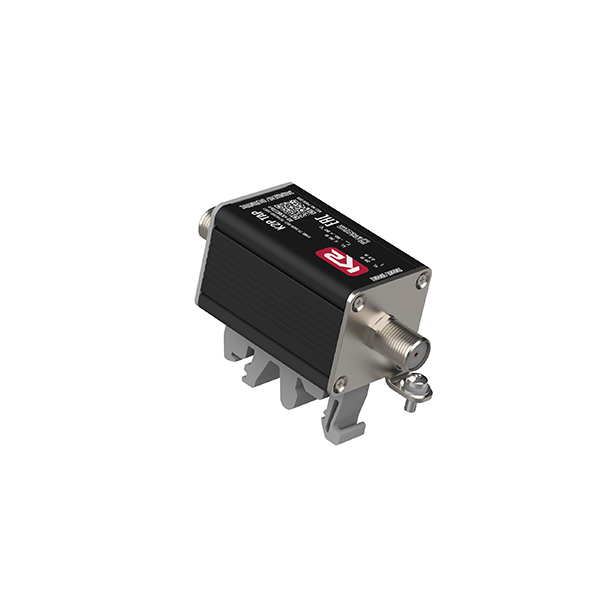

УЗИП К2Р ТАР, ТУ 3428-002-79740390-2007 предназначено для защиты антенных входов радио и телевизионного оборудования от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0_A(B) - 1 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010. УЗИП К2Р ТАР, ТУ 3428-002-79740390-2007 выполнено в корпусе из алюминиевого профиля с пластиковым замком для крепления на рейку DIN 35мм

Основные особенности

• Предназначено для защиты антенных входов телевизионного оборудования по одной коаксиальной линии
• Диапазон рабочих частот 0.2÷2.15 ГГц, волновое сопротивление Z = 75 Ом
• Схема защиты двухступенчатая
• Первая ступень защиты выполнена на двухэлектродном газонаполненном разряднике с I_max(8/20) = 10 кА
• Вторая ступень защиты выполнена TVS-диоде с Р_ppm = 1500 Вт
• Между ступенями защиты установлен полосовой LC-фильтр
• Выпускается на максимальное длительное рабочее напряжение U_c = 15/20 В AC/DC, номинальный ток I_L = 0.5 А
• Монтаж осуществляется в разрыв защищаемой линии, подключение с помощью разъемов типа F Female/Female
• Корпус устройства и экраны разъёмов соединены с контактом защитного заземления
• Для подключения заземляющего проводника используется винт М3. Заземляющий проводник должен иметь наименьшую длину.

Структура К2Р ТАР, ТУ 3428-002-79740390-2007

• К2Р - продуктовое направление УЗИП АО «Хакель»
• Т - УЗИП для защиты телевизионного оборудования
• А - тип корпуса из алюминиевого профиля
• Р - тип монтажа на DIN-рейку 35 мм
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

К2Р ТАР, ТУ 3428-002-79740390-2007 - УЗИП производства АО «Хакель» для защиты телевизионного оборудования по коаксиальным линиям в соответствии с ГОСТ IEC 61643-21, в корпусе из алюминиевого профиля, монтаж на DIN-рейку 35 мм, двухступенчатая схема защиты с полосовым фильтром, количество защищаемых линий - 1, тип разъема F F/F. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения: Предназначено для защиты антенных входов телевизионного оборудования по одной коаксиальной линии. При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а также защищенного кабеля и заземляющего проводника. УЗИП рекомендуется размещать возле защищаемого оборудования. Подключение УЗИП к шине заземления осуществляется с помощью проводника сечением 2.5 - 4 мм². Заземляющий проводник должен иметь по возможности наименьшую длину.
