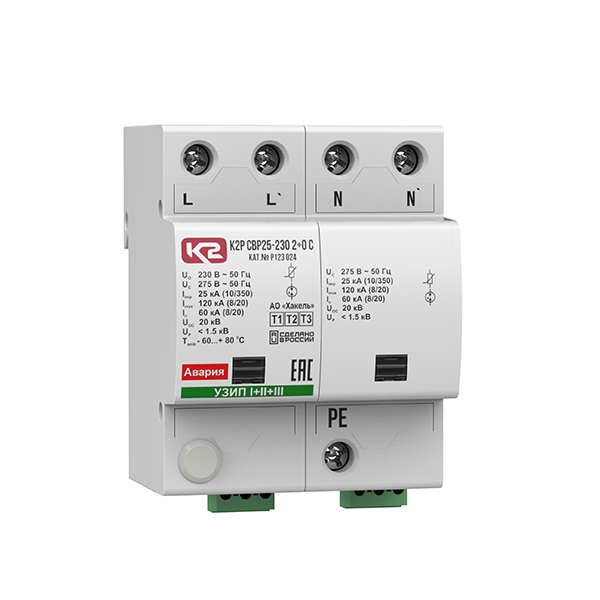

К2Р СВР25-230 2+0 С, ТУ 3428-002-79740390-2007 – двухполюсное УЗИП класса испытаний I+II+III на основе оксидно-цинковых варисторов и газонаполненного разрядника, включенных в каждом полюсе последовательно - "вентильный разрядник".

Устройство К2Р СВР25-230 2+0 С, ТУ 3428-002-79740390-2007 по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования U_p - УЗИП класса испытаний II и III. Устанавливается в пределах 0_А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В при воздушном или кабельном вводе электропитания .

Основные особенности

• По совокупности свойств и характеристик является наиболее эффективным и надёжным в эксплуатации элементом для УЗИП при защите фазных проводников.
• Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между ступенями защиты.
• Не требует установки УЗИП дополнительных ступеней защиты при расстоянии до защищаемого оборудования по кабелю не более 5 м.
• Предназначено для защиты фазного и нулевого проводников в цепях L/PE, N/PE в однофазных сетях переменного тока с системой заземления типа TN-S, а также полюсов L+/PE, L-/PE в цепях постоянного тока.
• Выполнено по схеме для защиты от продольных перенапряжений в цепях "провод
• земля".
• Выпускается на номинальное рабочее напряжение U_о = 230/300 В AC/DC.
• Способно отводить импульсы тока I_imp(10/350) = 25 кА.
• Обеспечивает уровень напряжения защиты при U_oc U_p>900 В.
• Выдерживает высокие уровни ВПН, до 500 В AC без снижения уровня защиты.
• Благодаря наличию в цепях компонента ограничивающего типа, газонаполненный разрядник всегда закрывается после окончания воздействия импульсного перенапряжения, ток короткого замыкания I_sccr = 80 кА.
• Наличие разрядника в цепях исключает появление любых токов утечки.
• Двойные клеммы для подключения фазных проводников (L
• L’) позволяют применять схему подключения типа «V»
• соединение и использовать провода большего сечения.
• Комбинированные секции снабжены терморасцепителями. В аварийном состоянии индикатор на лицевой стороне УЗИП имеет красный цвет.
• Для удаленного контроля К2Р СВР25-230 2+0 С cнабжено “сухими” контактами дистанционной сигнализации рабочего состояния.

Структура наименования К2Р СВР25-230 2+0 С, ТУ 3428-002-79740390-2007:

• К2Р - продуктовое направление УЗИП АО "Хакель"
• СВР - серия устройств для защиты оборудования распределительных сетей до 1000 В типа "вентильный разрядник"
• 25 - импульсный ток, I_imp(10/350), кА
• 230 - номинальное напряжение системы, U_о AC
• 2+0 - количество полюсов и схема подключения УЗИП
• C - наличие дистанционной сигнализации рабочего состояния
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

К2Р СВР30-230 2+0 С, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В, УЗИП типа "вентильный разрядник" класса испытаний I, II, III в соответствии с ГОСТ IEC 61643-11, U_о = 230 В АС, I_imp(10/350)= 25 кА, два полюса, схема включения для защиты от синфазных (продольных) перенапряжений.Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжено “сухими” контактами дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.
