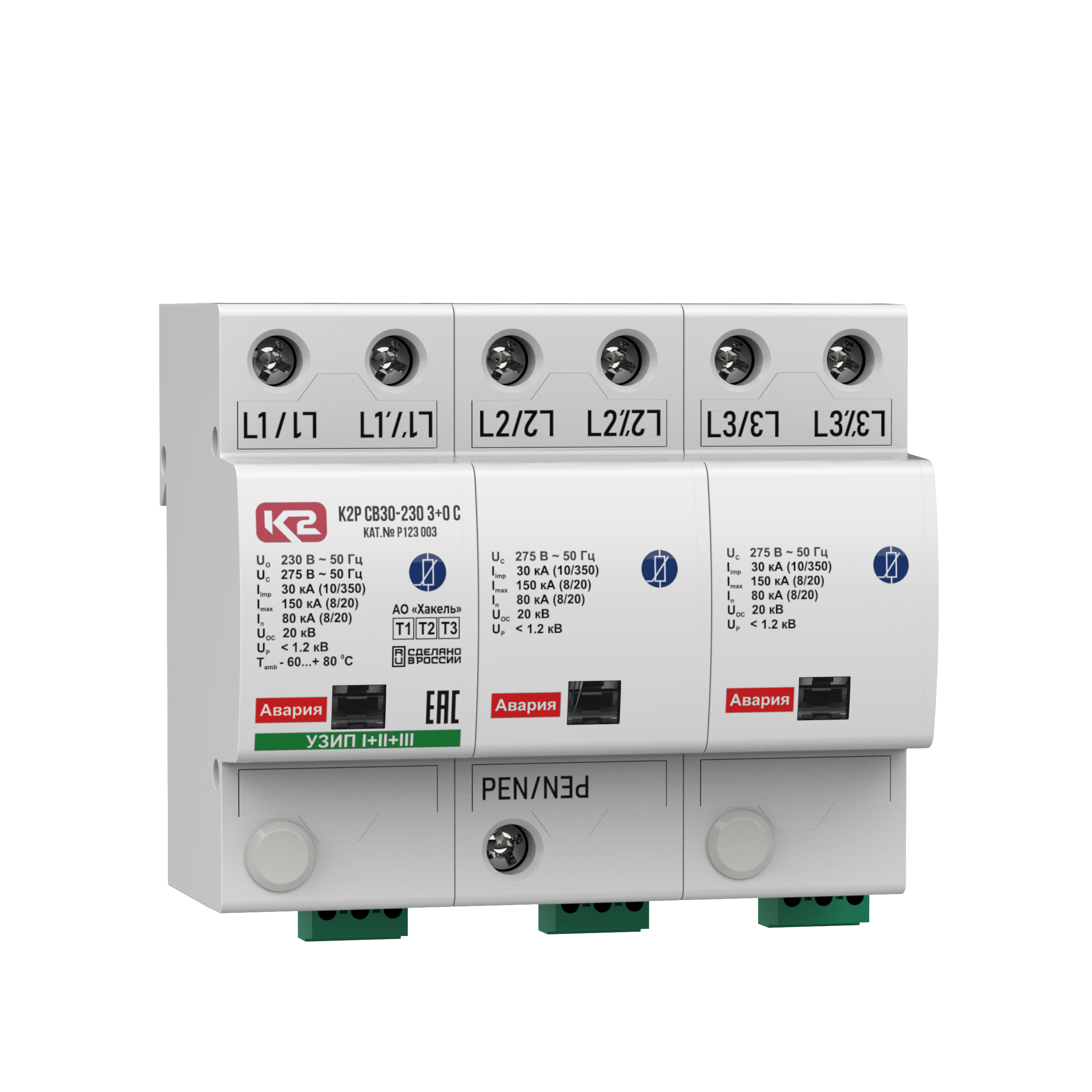

К2Р СВ30-230 3+0 С, ТУ 3428-002-79740390-2007 – трёхполюсное УЗИП класса испытаний I, II, III на основе оксидно-цинковых варисторов.

Устройство К2Р СВ30-230 3+0 С, ТУ 3428-002-79740390-2007 по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования U_p - УЗИП класса испытаний II и III. Устанавливается в пределах 0_А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В при воздушном или кабельном вводе электропитания.

Основные особенности

• Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между ступенями защиты.
• Не требуют установки УЗИП дополнительных ступеней защиты при расстоянии до защищаемого оборудования по кабелю не более 5 м.
• Предназначено для защиты фазных проводников в цепях L/PEN в системах переменного тока.
• Выпускается на номинальное рабочее напряжение U_о = 230/300 В AC/DC.
• Способно отводить импульсы тока I_imp(10/350) = 30 кА.
• Обеспечивает уровень напряжения защиты при U_oc U_p>900 В.
• Применяется в трёхфазных сетях с системой заземления типа TN-C.
• Двойные клеммы для подключения фазных проводников (L
• L’), позволяют применять схему подключения типа «V»
• соединение и использовать провода большего сечения.
• Варисторные секции снабжены терморасцепителями. В аварийном состояния индикатор имеет красный цвет.
• Для удаленного контроля К2Р СВ30-230 3+0 С cнабжено “сухими” контактами дистанционной сигнализации рабочего состояния.

Структура наименования К2Р СВ30-230 3+0 С, ТУ 3428-002-79740390-2007

• К2Р - торговая марка выпускаемых АО "Хакель" УЗИП
• СВ - серия устройств для защиты оборудования распределительных сетей до 1000 В ограничивающего и комбинированного типа
• 30 - импульсный ток, I_imp(10/350), кА
• 230 - номинальное напряжение системы, Uо AC
• 3+0 - количество полюсов и схема подключения УЗИП
• C - наличие дистанционной сигнализации рабочего состояния
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

К2Р СВ30-230 3+0 С, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В ограничивающего типа, УЗИП класса испытаний I, II, III в соответствии с ГОСТ IEC 61643-11, U_о = 230 В АС, I_imp(10/350)= 30 кА, три полюса, схема включения для защиты от синфазных (продольных) перенапряжений.Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжено “сухими” контактами дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.
