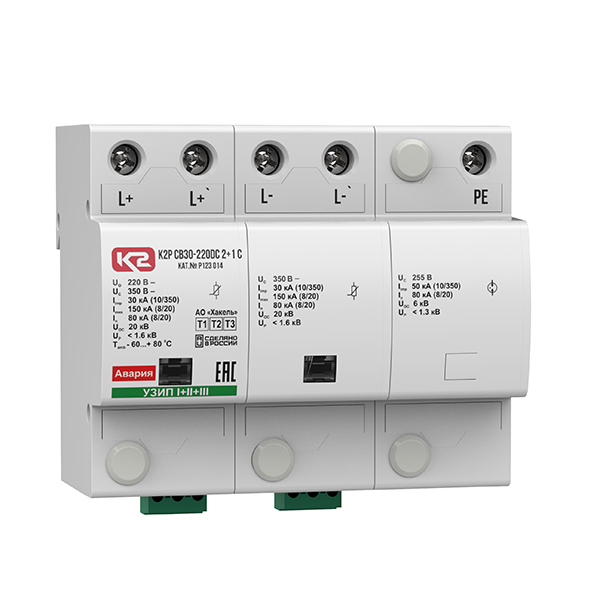

К2Р СВ30-220DC 2+1 С - устройство защитное
К2Р СВ30-220DC 2+1 С, ТУ 3428-002-79740390-2007 - трехполюсное УЗИП класса испытаний I, II, III на основе оксидно-цинковых варисторов и газонаполненного разрядника.
Устройство К2Р СВ30-220DC 2+1 С, ТУ 3428-002-79740390-2007 по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования Up - УЗИП класса испытаний II и III. Устанавливается в пределах 0А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В при воздушном или кабельном вводе электропитания.
Основные особенности
- Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между ступенями защиты.
- Не требует установки УЗИП дополнительных ступеней защиты при расстоянии до защищаемого оборудования по кабелю не более 5 м.
- Предназначено для защиты полюсов в цепях L+/L-, L/PE в системах переменного тока.
- Выполнено по схеме для защиты от поперечных перенапряжений в цепях "провод
- PE".
- Выпускается на номинальное рабочее напряжение Uо = 220 В DC.
- Способно отводить импульсы тока Iimp(10/350) = 30 кА.
- Обеспечивает уровень напряжения защиты при Uimp Up> 1.0 кВ.
- Двойные клеммы для подключения фазных проводников (L
- L’), позволяют применять схему подключения типа «V»
- соединение и использовать провода большего сечения.
- Варисторные секции снабжены терморасцепителями. В аварийном состояния индикатор имеет красный цвет.
- Для удаленного контроля К2Р СВ30-220DC 2+1 С cнабжено “сухими” контактами дистанционной сигнализации рабочего состояния.
Структура наименования К2Р СВ30-220DC 2+1 С, ТУ 3428-002-79740390-2007
- К2Р - продуктовое направление УЗИП АО "Хакель"
- СВ - серия устройств для защиты оборудования распределительных сетей до 1000 В ограничивающего и комбинированного типа
- 30 - импульсный ток, Iimp(10/350), кА
- 220 - номинальное напряжение системы, Uо DC
- 2+1 - количество полюсов и схема подключения УЗИП
- C - наличие дистанционной сигнализации рабочего состояния;
- ТУ 3428-002-79740390-2007 - номер ТУ.
Пример
К2Р СВ30-220 DC 2+1 С, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В комбинированного типа, УЗИП класса испытаний I, II, III в соответствии с ГОСТ IEC 61643-11, Uо = 220 В DС, Iimp(10/350)= 30 кА, три полюса. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжено “сухими” контактами дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.
