Устройство К2Р СВ25-230 1+1 С, ТУ 3428-002-79740390-2007 по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования U_p - УЗИП класса испытаний II и III. Устанавливается в пределах 0_А(В)- 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В при воздушном или кабельном вводе электропитания.

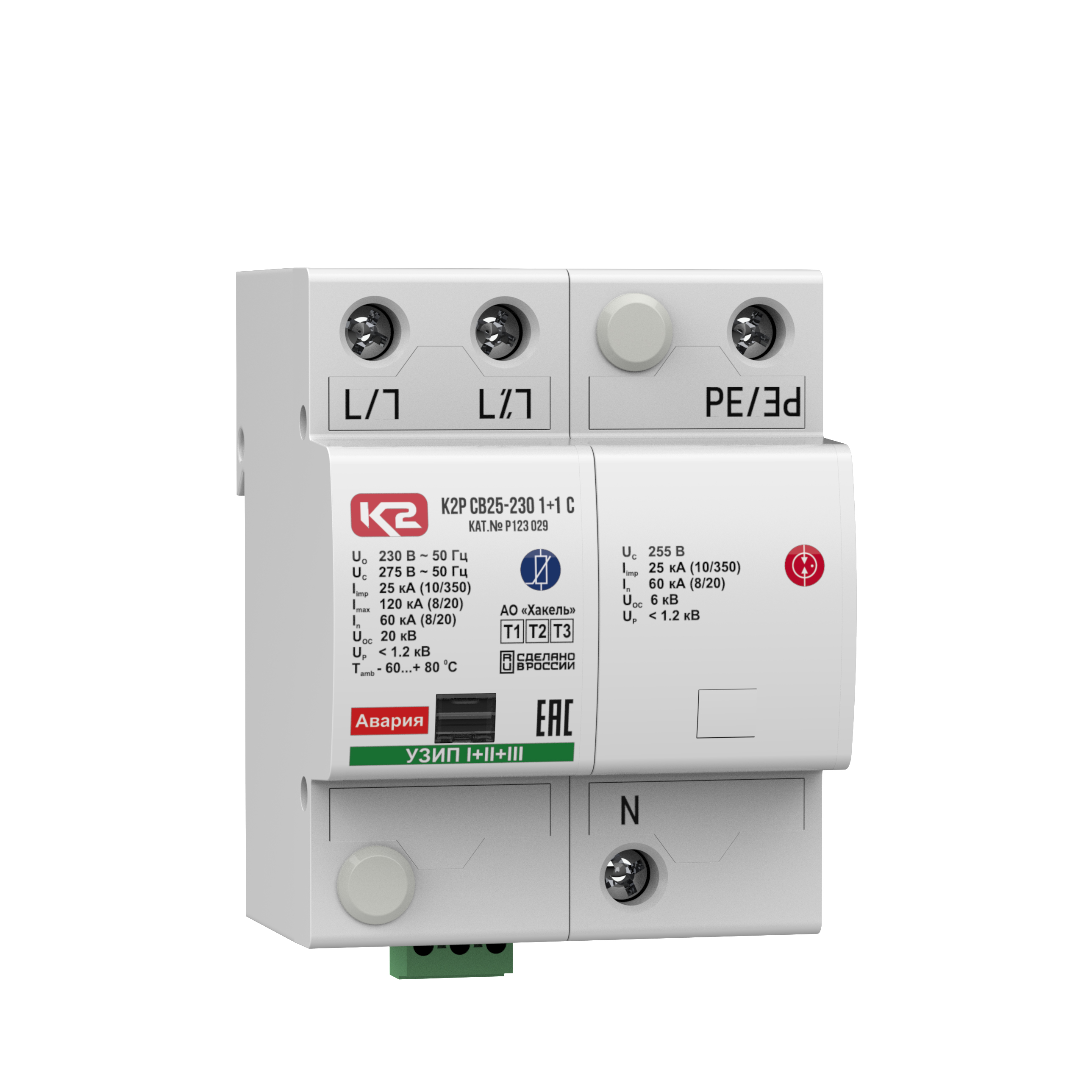

К2Р СВ25-230 1+1 С, ТУ 3428-002-79740390-2007 – двухполюсное УЗИП класса испытаний I, II, III на основе оксидно-цинковых варисторов и газонаполненного разрядника. Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между ступенями защиты. Не требует установки УЗИП дополнительных ступеней защиты при расстоянии до защищаемого оборудования по кабелю не более 5 м. Предназначено для защиты фазного и нулевого проводников в цепях L/N, N/PE в системах переменного тока. Выполнено по схеме для защиты от поперечных перенапряжений в цепях "провод - провод". Выпускается на номинальное рабочее напряжение U_о = 230/300 В AC/DC. Способно отводить импульсы тока I_{imp(L/N)(10/350)} = 25 кА, I_{imp(N/PE)(10/350)} = 25 кА. Обеспечивает уровень напряжения защиты при U_oc U_p > 900 В. Применяется в сетях с системой заземления типа TN-S, TT. Двойные клеммы для подключения фазных проводников (L - L’), позволяют применять схему подключения типа «V»- соединение и использовать провода большего сечения. Варисторные секции снабжены терморасцепителями. В аварийном состояния индикатор имеет красный цвет. Для удаленного контроля К2Р СВ25-230 1+1 С cнабжено “сухими” контактами дистанционной сигнализации рабочего состояния.

Структура наименования К2Р СВ25-230 1+1 С, ТУ 3428-002-79740390-2007

• К2Р - продуктовое направление УЗИП АО "Хакель"
• СВ - серия устройств для защиты оборудования распределительных сетей до 1000 В ограничивающего и комбинированного типа
• 25 - импульсный ток, I_{imp(N/PE)(10/350)}, кА
• 230 - номинальное напряжение системы, U_о AC
• 1+1 - количество полюсов и схема подключения УЗИП
• C - наличие дистанционной сигнализации рабочего состояния
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

К2Р СВ25-230 1+1 С, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В комбинированного типа, УЗИП класса испытаний I, II, III в соответствии с ГОСТ IEC 61643-11, U_о = 230 В АС, I_imp(10/350)= 25 кА, два полюса, схема включения для защиты от противофазных (поперечных) перенапряжений. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжено “сухими” контактами дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.
