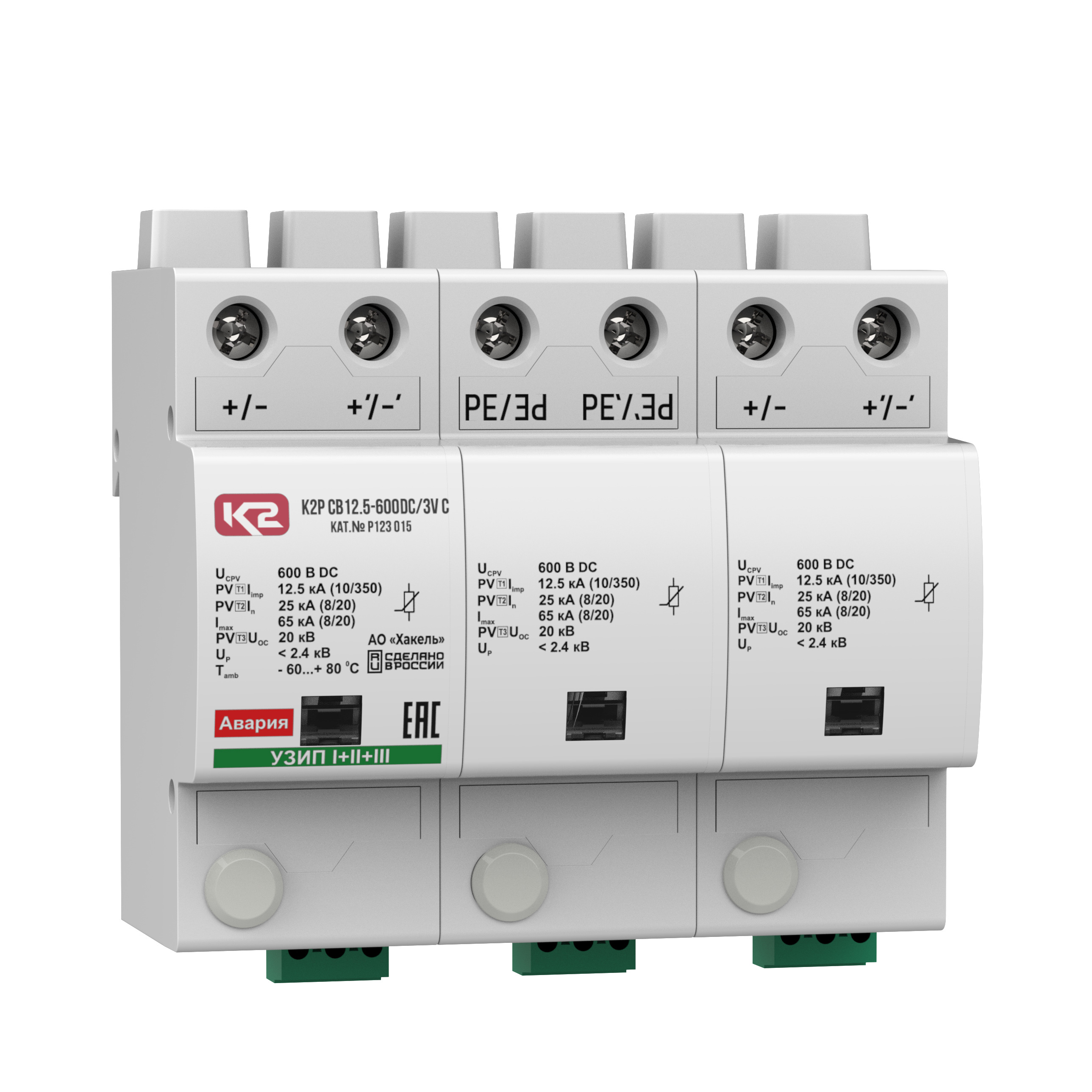

Устройство К2Р СВ12.5-600DC/3V С, ТУ 3428-002-79740390-2007 по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования U_{p -} УЗИП класса испытаний II и III. Устанавливается в пределах 0_А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122) в качестве I ступени защиты, в соответствии с ГОСТ Р 50571-4-44, ГОСТ Р 50571.5.53, ГОСТ IEC 61643-32.

Предназначено для защиты оборудования силовых цепей фотоэлектрических систем при воздушном или кабельном вводе электропитания. К2Р СВ12.5-600DC/3V С, ТУ 3428-002-79740390-2007 - двухполюсное УЗИП класса испытаний I, II, III на основе оксидно-цинковых варисторов. Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между ступенями защиты. Не требует установки УЗИП дополнительных ступеней защиты при расстоянии до защищаемого оборудования по кабелю не более 5 м.

Предназначено для защиты силовых цепей +/PE, -/PE, +/- фотоэлектрических систем. Способно отводить импульсы тока I_imp(10/350) = 12.5 кА. Выпускается на максимальное длительное постоянное рабочее напряжение U_CPV = 700 В DC. Двойные клеммы для подключения фазных проводников (L - L’), позволяют применять схему подключения типа «V» - соединение и использовать провода большего сечения. Варисторные секции снабжены терморасцепителями. В аварийном состояния индикатор имеет красный цвет. Изделие оснащено диэлектрическими изоляторами повышенной трекингостойкости, обеспечивающими надёжную изоляцию и безопасную работу при напряжениях > 500 В. Для удаленного контроля К2Р СВ12.5-600DC/3V С cнабжено “сухими” контактами дистанционной сигнализации рабочего состояния.

Структура наименования К2Р СВ12.5-600DC/3V С, ТУ 3428-002-79740390-2007

• К2Р - продуктовое направление УЗИП АО "Хакель"
• СВ - серия УЗИП для защиты оборудования распределительных сетей в корпусе КС1
• 12.5 - импульсный ток, I_imp(10/350), кА
• 600DC - длительное постоянное рабочее напряжение, U_CPV DC
• 3V - схема подключения УЗИП
• C - наличие дистанционной сигнализации рабочего состояния
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

К2Р СВ12.5-600DC/3V С, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" предназначено для защиты оборудования силовых цепей фотоэлектрических систем, УЗИП ограничивающего типа класса испытаний I, II, III в соответствии с ГОСТ IEC 61643-32, U_CPV = 700 В DС, I_imp(10/350)= 12.5 кА, два полюса. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжено “сухими” контактами дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.
