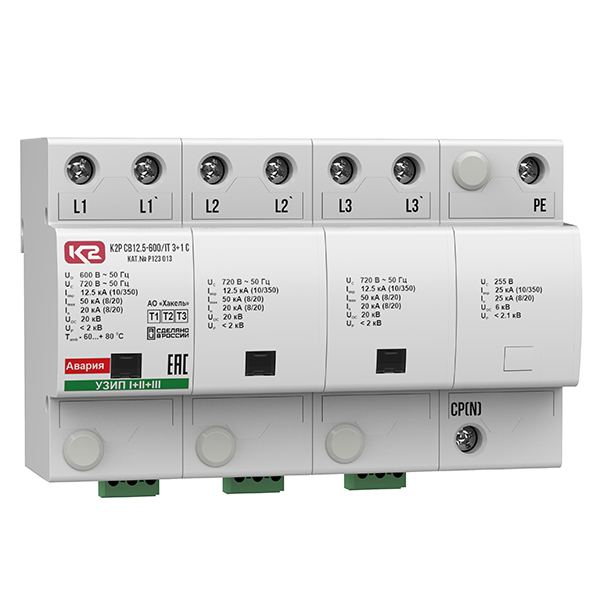

К2Р СВ12.5-600/IT 3+1 С, ТУ 3428-002-79740390-2007 - трехполюсное УЗИП класса испытаний I, II, III на основе оксидно-цинковых варисторов и газонаполненного разрядника.

Устройство К2Р СВ12.5-600/IT 3+1 С, ТУ 3428-002-79740390-2007 по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования U_p - УЗИП класса испытаний II и III. Устанавливается в пределах 0_А(В) - 2 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В при воздушном или кабельном вводе электропитания.

Основные особенности

• Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между ступенями защиты.
• Не требует установки УЗИП дополнительных ступеней защиты при расстоянии до защищаемого оборудования по кабелю не более 5 м.
• Предназначено для защиты фазных проводников в цепях L/L, L/PE в системах переменного тока.
• Выполнено по схеме для защиты от поперечных перенапряжений в цепях "провод

PE".

• Выпускается на номинальное рабочее напряжение U_о = 600 В AC.
• Способно отводить импульсы тока I_{imp(L/L)(10/350)} = 12.5 кА, I_{imp(L/PE)(10/350)} = 25 кА.
• Обеспечивают уровень напряжения защиты при I_imp(10/350), U_p>3.2 кВ.
• Применяется в сетях с системой заземления типа IT, TT.
• Двойные клеммы для подключения фазных проводников (L

L’), позволяют применять схему подключения типа «V»

соединение и использовать провода большего сечения.

• Варисторные секции снабжены терморасцепителями. В аварийном состоянии индикатор имеет красный цвет.
• Для удаленного контроля К2Р СВ12.5-600/IT 3+1 С cнабжено “сухими” контактами дистанционной сигнализации рабочего состояния.

Структура наименования К2Р СВ12.5-600/IT 3+1 С, ТУ 3428-002-79740390-2007

• К2Р - продуктовое направление УЗИП АО "Хакель"
• СВ - серия устройств для защиты оборудования распределительных сетей до 1000 В ограничивающего и комбинированного типа
• 12.5 - импульсный ток, I_imp(10/350), кА
• 600 - номинальное напряжение системы, U_о AC
• IT - тип системы заземления
• 3+1 - количество полюсов и схема подключения УЗИП
• C - наличие дистанционной сигнализации рабочего состояния
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

К2Р СВ12.5-600/IT 3+1 С, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В комбинированного типа, УЗИП класса испытаний I, II, III в соответствии с ГОСТ IEC 61643-11, U_о = 600 В АС, I_imp(10/350)= 12.5 кА, три полюса, схема включения для защиты от противофазных (поперечных) перенапряжений для системы заземления типа IT. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжено “сухими” контактами дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.
