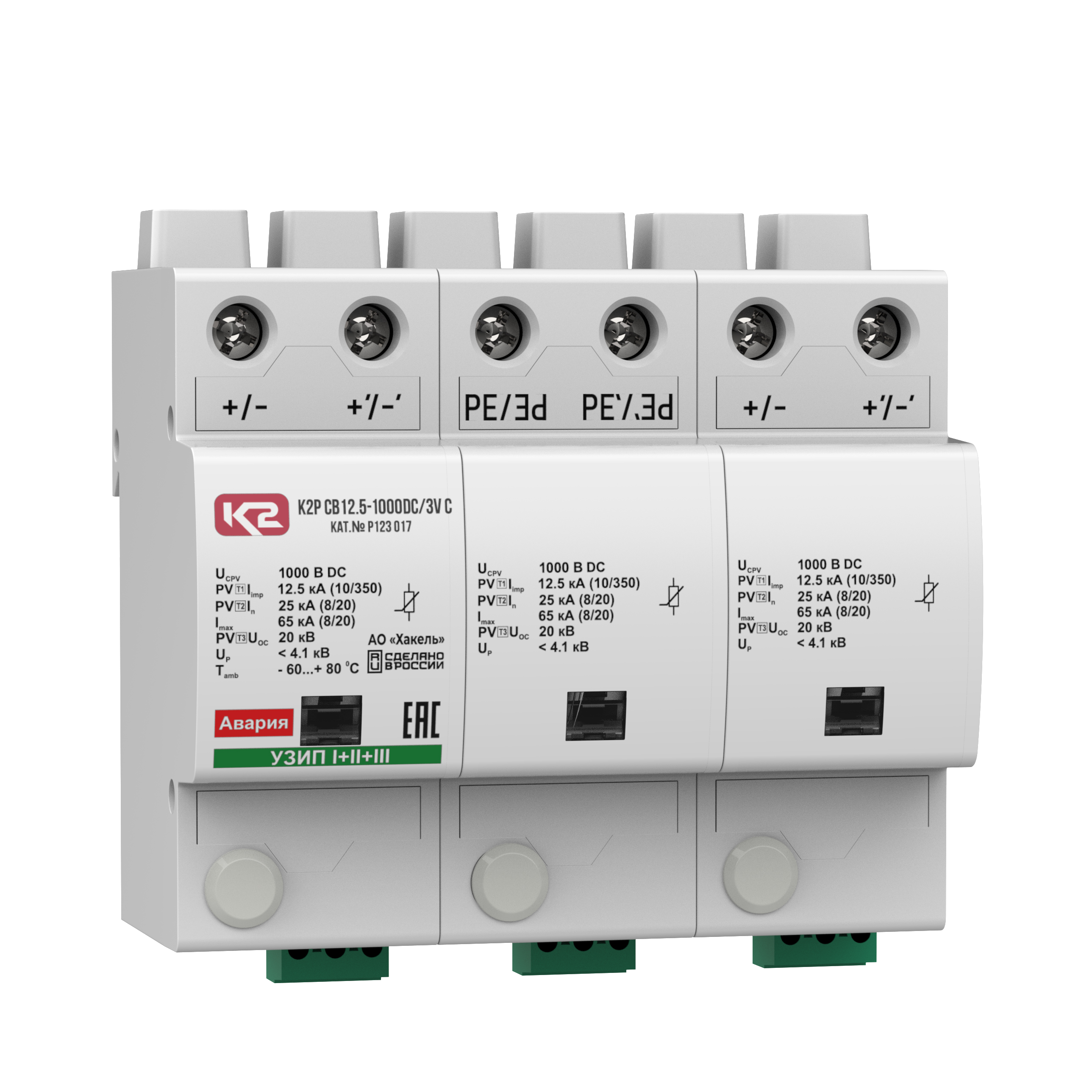

К2Р СВ12.5-1000DC/3V С - устройство защитное
Устройство К2Р СВ12.5-1000DC/3V С, ТУ 3428-002-79740390-2007 по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования Up - УЗИП класса испытаний II и III. Устанавливается в пределах 0А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122) в качестве I ступени защиты, в соответствии с ГОСТ Р 50571-4-44, ГОСТ Р 50571.5.53, ГОСТ IEC 61643-32.
Предназначено для защиты оборудования силовых цепей фотоэлектрических систем при воздушном или кабельном вводе электропитания. К2Р СВ12.5-1000DC/3V С, ТУ 3428-002-79740390-2007 - двухполюсное УЗИП класса испытаний I, II, III на основе оксидно-цинковых варисторов. Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между ступенями защиты. Не требует установки УЗИП дополнительных ступеней защиты при расстоянии до защищаемого оборудования по кабелю не более 5 м. Предназначено для защиты силовых цепей +/PE, -/PE, +/- фотоэлектрических систем. Способно отводить импульсы тока Iimp(10/350) = 12.5 кА. Выпускается на максимальное длительное постоянное рабочее напряжение UCPV = 1100 В DC. Двойные клеммы для подключения фазных проводников (L - L’), позволяют применять схему подключения типа «V» - соединение и использовать провода большего сечения. Варисторные секции снабжены терморасцепителями. В аварийном состояния индикатор имеет красный цвет. Изделие оснащено диэлектрическими изоляторами повышенной трекингостойкости, обеспечивающими надёжную изоляцию и безопасную работу при напряжениях > 500 В. Для удаленного контроля К2Р СВ12.5-1100DC/3V С cнабжено “сухими” контактами дистанционной сигнализации рабочего состояния.
Структура наименования К2Р СВ12.5-1000DC/3V С, ТУ 3428-002-79740390-2007
- К2Р - продуктовое направление УЗИП АО "Хакель"
- СВ - серия УЗИП для защиты оборудования распределительных сетей в корпусе КС1
- 12.5 - импульсный ток, Iimp(10/350), кА
- 1000DC - длительное постоянное рабочее напряжение, UCPV DC
- 3V - количество полюсов и схема подключения УЗИП
- C - наличие дистанционной сигнализации рабочего состояния
- ТУ 3428-002-79740390-2007 - номер ТУ.
Пример
К2Р СВ12.5-1000DC/3V С, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" предназначено для защиты оборудования силовых цепей фотоэлектрических систем, УЗИП ограничивающего типа класса испытаний I, II, III в соответствии с ГОСТ IEC 61643-32, UCPV = 1100 В DС, Iimp(10/350)= 12.5 кА, два полюса. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжено “сухими” контактами дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.
