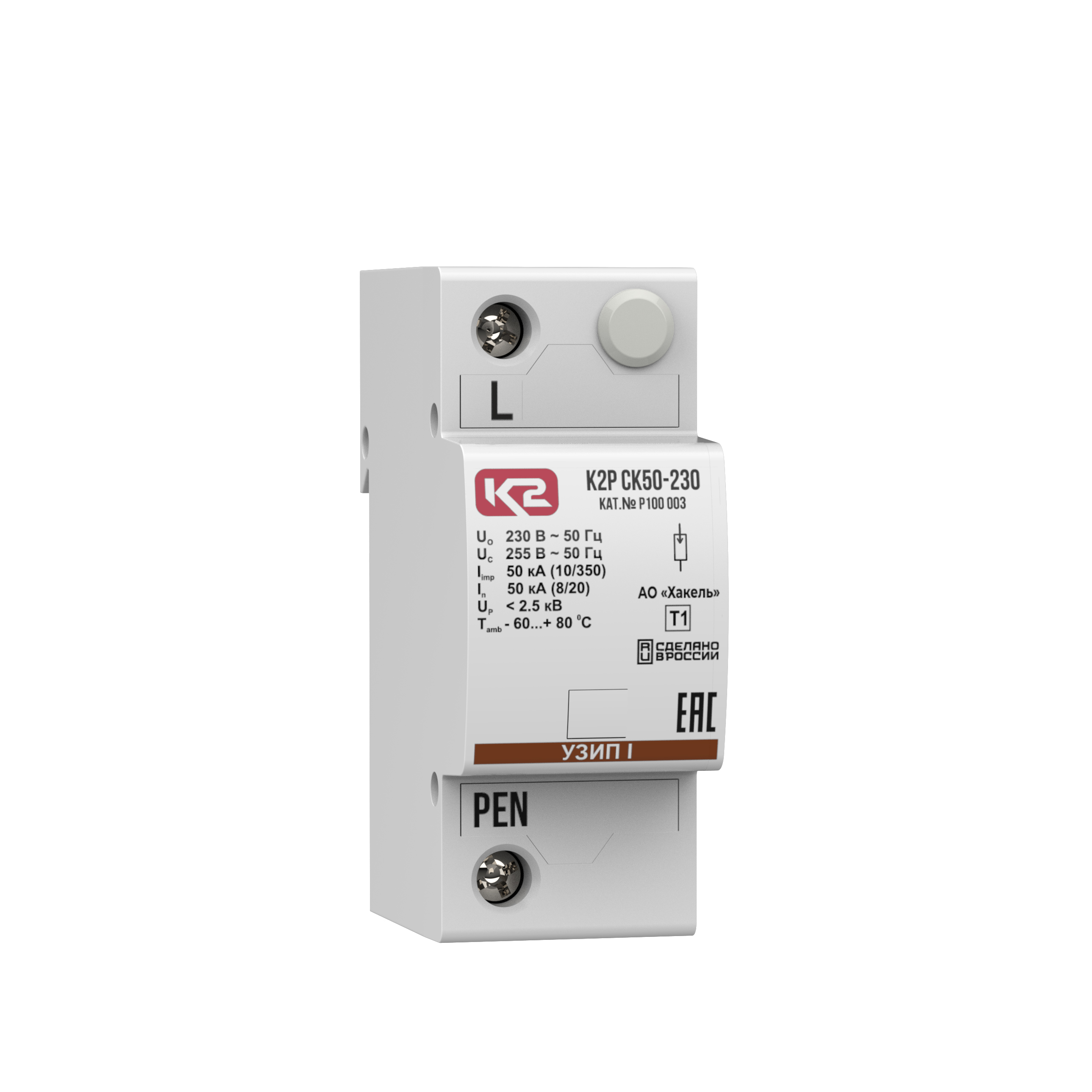

К2Р СК50-230 - устройство защитное
Устройство К2Р СК50-230, ТУ 3428-002-79740390-2007 по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11. Устанавливается в пределах 0А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В при воздушном вводе электропитания.
К2Р СК50-230, ТУ 3428-002-79740390-2007 - однополюсное УЗИП класса испытаний I на основе многозазорного угольного разрядника.
- Предназначено для защиты фазного проводника в цепях L/N, L/PE, L/PEN в системах переменного тока.
- Выпускается на номинальное рабочее напряжение 230 В AC.
- Способно отводить импульсы тока Iimp(10/350) = 50 кА.
- Обеспечивает гашение сопровождающих токов до 3 кА.
- Применяется в сетях с системой заземления типа TN-C, TN-S, TT и IT.
Структура наименования К2Р СК50-230, ТУ 3428-002-79740390-2007::
К2Р - продуктовое направление УЗИП АО "Хакель";
СК - серия устройств для защиты оборудования распределительных сетей до 1000 В коммутирующего типа на базе многозазорных угольных разрядников;
50 - импульсный ток, Iimp(10/350), кА;
230 - номинальное напряжение системы, Uо AC;
ТУ 3428-002-79740390-2007 - номер ТУ.
Пример: К2Р СК50-230, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В комбинированного типа на основе многозазорного угольного разрядника, УЗИП класса испытаний I в соответствии с ГОСТ IEC 61643-11, Uо = 230 В АС, Iimp(10/350)
= 50 кА, один полюс. Выпускается по ТУ 3428-002-79740390-2007.
Гарантийный срок
5 лет
Длина зачистки проводников
15 мм
Каталожный номер
Р100 003
Категория размещения по ГОСТ 15150-69
3 - закрытые помещения с естественной вентиляцией
Класс испытаний УЗИП по ГОСТ IEC 61643-11
I
Климатическое исполнение по ГОСТ 15150-69
УХЛ2.1**
Количество в упаковке
1, шт.
Количество полюсов
1
Материал корпуса
Армамид ПАС В20-1АП
Минимальный заказ
1, шт.
Наименование
К2Р СК50-230 - устройство защитное
Номинал защитного предохранителя
500 A gG
ОКПД 2
27.12.23.190
Применяются в сетях с системами заземления
TN-C, TN-S, IT, TT
Производитель
ХАКЕЛЬ
Рабочая температура
-60°C...+80°C
Степень защиты по ГОСТ 14254-2015
IP20
Тип клемм
винтовые
Тип корпуса
моноблочный
ТУ
ТУ 3428-002-79740390-2007
Вес / Размеры
Вес
0.3
кг
Производитель
Бренд
К2 КЛЮЧЕВОЙ КОМПОНЕНТ
