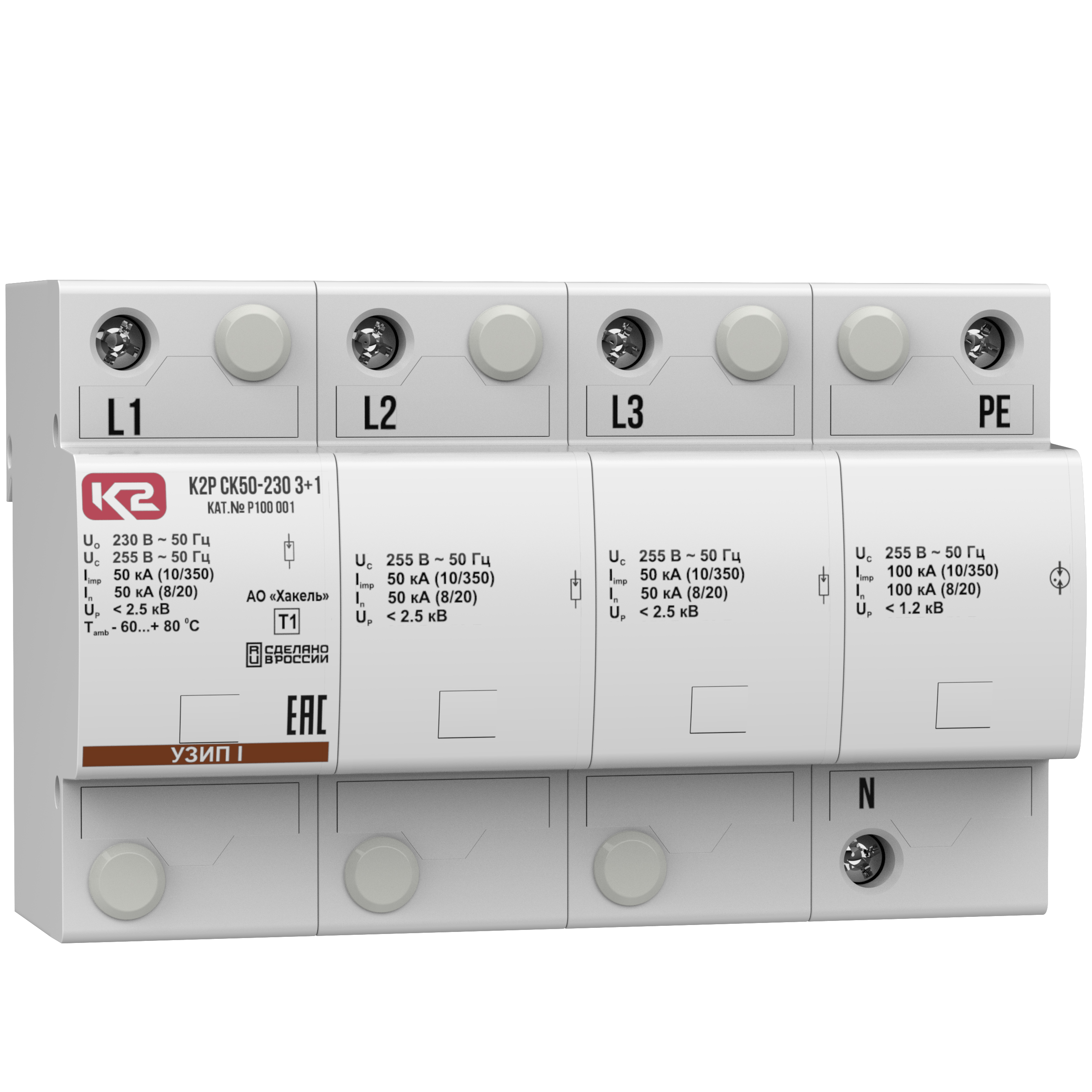

К2Р СК50-230 3+1 - устройство защитное
Устройство К2Р СК50-230 3+1, ТУ 3428-002-79740390-2007 по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11. Устанавливается в пределах 0А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В при воздушном вводе электропитания.
К2Р СК50-230 3+1, ТУ 3428-002-79740390-2007 – четырёхполюсное УЗИП класса испытаний I на основе многозазорных угольных и газонаполненного разрядников.
- Предназначено для защиты фазных и нулевого проводников в цепях L/N, N/PE в системах переменного тока.
- Выполнено по схеме для защиты от поперечных перенапряжений в цепях "провод - провод".
- Выпускается на номинальное рабочее напряжение 230/400 В AC.
- Способно отводить импульсы тока Iimp(L/N)(10/350) = 50 кА, Iimp(N/PE)(10/350) = 100 кА.
- Обеспечивают гашение сопровождающих токов до 3 кА.
- Применяется в сетях с системой заземления типа TN-S, TT.
Структура наименования К2Р СК50-230 3+1, ТУ 3428-002-79740390-2007::
К2Р - продуктовое направление УЗИП АО "Хакель";
СК - серия устройств для защиты оборудования распределительных сетей до 1000 В коммутирующего типа на базе многозазорных угольных разрядников;
50 - импульсный ток, Iimp(10/350), кА;
230 - номинальное напряжение системы, Uо AC;
3+1 - количество полюсов и схема подключения УЗИП;
ТУ 3428-002-79740390-2007 - номер ТУ.
Пример: К2Р СК50-230 3+1 С, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В комбинированного типа на основе многозазорных угольных и газонаполненного разрядников, УЗИП класса испытаний I в соответствии с ГОСТ IEC 61643-11, Uо = 230/400 В АС, Iimp(10/350)
= 50 кА, четыре полюса, схема включения для защиты от противофазных (поперечных) перенапряжений. Выпускается по ТУ 3428-002-79740390-2007.
Теория и особенности применения:
• выпускается взамен устройств предыдущего поколения №100 022 HS50-50 RW/3+1
