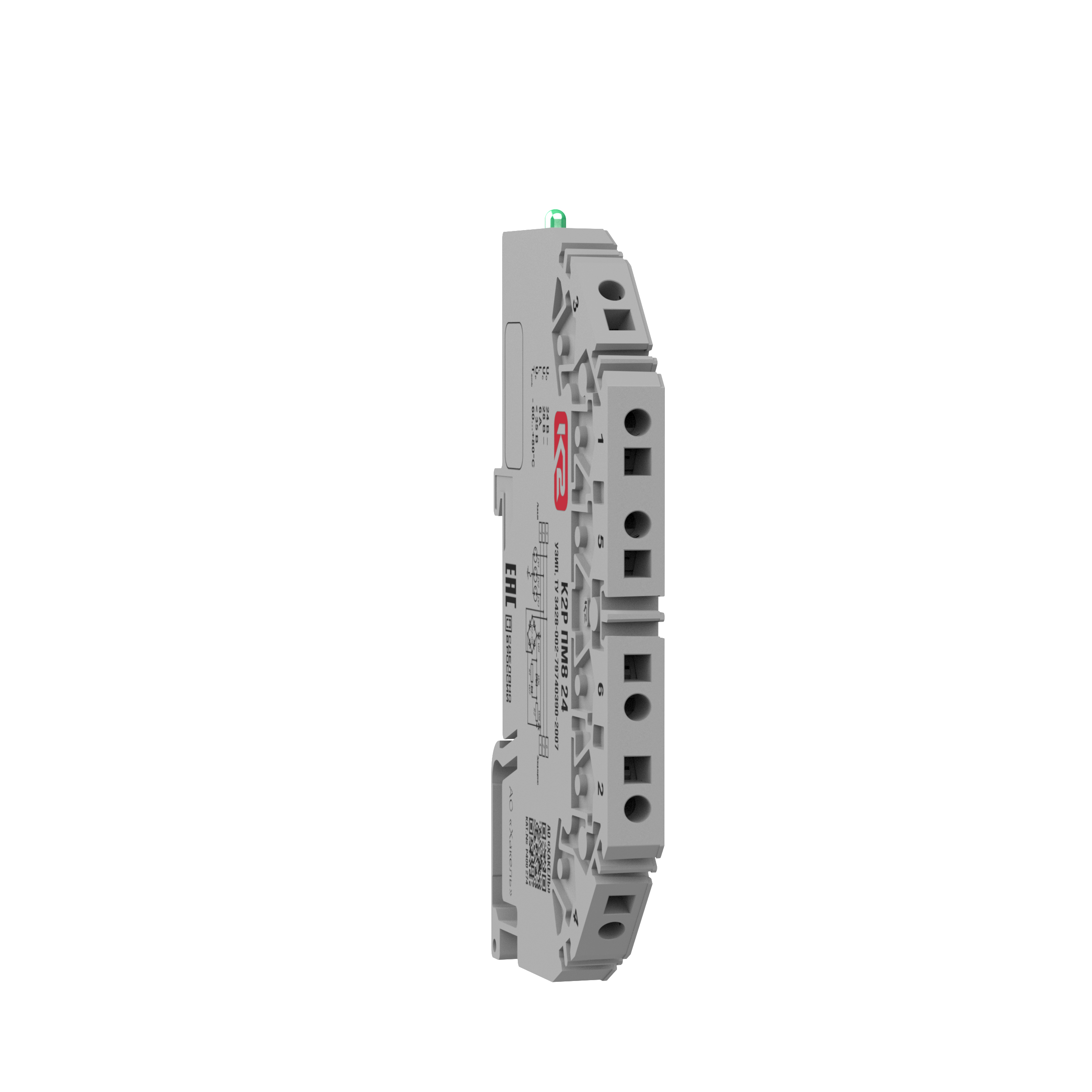

УЗИП К2Р ПМ8 24, ТУ 3428-002-79740390-2007 предназначено для защиты трёхпроводной сигнальной цепи без потенциала земли с высоким номинальным током I_L = 6 А от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0_B - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010. К2Р ПМ8 24, ТУ 3428-002-79740390-2007 размещено в тонком пластмассовом корпусе толщиной 7 мм.

Основные особенности

• Корпус в виде клеммы с плоскими пружинными зажимами и заземляющим контактом на DIN рейку 35 мм
• Заглушка боковая К2ЕК0011 и адаптеры для маркировки типа Zack модели ZB, ZBF или их аналоги приобретаются отдельно
• Предназначено для защиты трёхпроводных линий без потенциала земли
• Количество защищаемых проводников - 3, схема защиты двухкаскадная
• Первая ступень защиты выполнена на трёх двухэлектродных разрядниках в цепях Линия-РЕ
• Вторая ступень защиты выполнена TVS-диоде в диагонали моста включенном в цепях Линия-Линия-РЕ
• Установлен терморасцепитель, срабатывающий при избыточном перегреве TVS-диода в цепи Линия–Линия, вызванном длительным аварийным повышением напряжения в защищаемой линии (в том числе при отказе передатчика/приёмника или наведении напряжения с соседней линии), а также деградацией TVS-диода в процессе эксплуатации. Отключение повреждённого TVS-диода, переходящего в состояние короткого замыкания, обеспечивает сохранение прохождения полезного сигнала.
• Выпускается на номинальное рабочее напряжение U_o = 24 B DC, номинальный ток I_L = 6 А
• Способно пропускать номинальный разрядный ток I_{n (8/20)} = 5 кА
• Скорость передачи данных до 1 Мбит/с.

Структура наименования К2Р ПМ8 24, ТУ 3428-002-79740390-2007

• К2Р - продуктовое направление УЗИП АО «Хакель»
• П - корпус КИ2 в виде клеммы с плоскими пружинными зажимами и заземляющим контактом на DIN рейку 35 мм
• М8 - мостовая схема защиты, тип 8
• 24 - номинальное рабочее напряжение линия-линия U_o, DC
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

К2Р ПМ8 24, ТУ 3428-002-79740390-2007 - устройство для защиты оборудования слаботочных цепей, размещено в корпусе толщиной 7 мм для крепления на DIN-рейку 35 мм, количество линий - 3, мостовая схема защиты тип 8, U_o = 24 В DC, модификация с плоскими пружинными зажимами в корпусе КИ2. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения: При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а также защищенного кабеля и заземляющего проводника. Перед подключением/извлечением проводника пружинный зажим необходимо предварительно открыть, используя плоскую отвертку SL2.5. Длина зачистки проводника/длина втулки наконечника - 8÷10 мм. Подключение УЗИП к шине заземления осуществляется с помощью проводника сечением 2.5 мм² или через заземляющий контакт. Заземляющий проводник должен иметь по возможности наименьшую длину. Способ заземления по выбору потребителя! Для сокращения ширины установки нескольких УЗИП в корпусе КИ2 на DIN-рейке допускается использование боковой заглушки К2ЕК0011 только на последнем.
