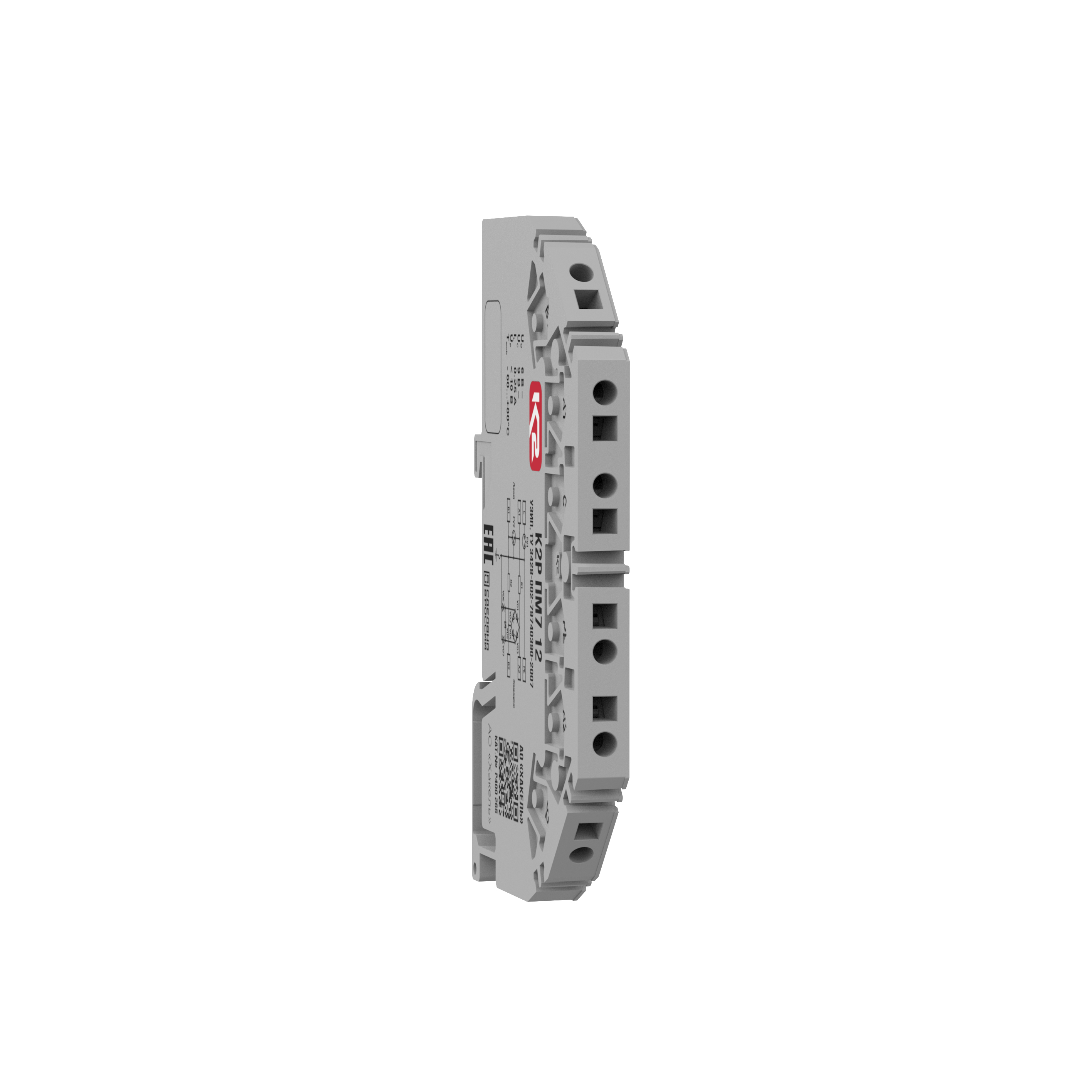

УЗИП К2Р ПМ7 12, ТУ 3428-002-79740390-2007 предназначено для защиты одной пары линий последовательного двухпроводного интерфейса RS-485 от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0_B - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010. К2Р ПМ7 12, ТУ 3428-002-79740390-2007 размещено в тонком пластмассовом корпусе толщиной 7 мм.

Основные особенности

• Корпус в виде клеммы с плоскими пружинными зажимами и заземляющим контактом на DIN рейку 35 мм.
• Заглушка боковая К2ЕК0011 и адаптеры для маркировки типа Zack модели ZB, ZBF или их аналоги приобретаются отдельно.
• Предназначено для защиты линий последовательного интерфейса RS-485.
• Количество защищаемых пар проводников - 1, схема защиты двухкаскадная
• Первая ступень защиты выполнена на одном трехэлектродном разряднике в цепях Линия-Линия-РЕ
• Вторая ступень защиты выполнена TVS-диоде в диагонали моста включенном в цепях Линия-Линия-РЕ
• Согласующие элементы - два сопротивления
• Возможность подключения экрана кабеля через газонаполненный разрядник
• Выпускается на номинальное рабочее напряжение U_o = 12 B DC, номинальный ток I_L = 0.25 А
• Способно пропускать номинальный разрядный ток I_Total(8/20) = 10 кА
• Скорость передачи данных до 10 Мбит/с.

Структура наименования К2Р ПМ7 12, ТУ 3428-002-79740390-2007

• К2Р - продуктовое направление УЗИП АО «Хакель»
• П - корпус КИ2 в виде клеммы с плоскими пружинными зажимами и заземляющим контактом на DIN рейку 35 мм
• М7 - мостовая схема защиты, тип 7
• 12 - номинальное рабочее напряжение линия-линия U_o = 12 В DC
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

К2Р ПМ7 12, ТУ 3428-002-79740390-2007 - устройство для защиты оборудования слаботочных цепей, размещено в корпусе толщиной 7 мм для крепления на DIN-рейку 35 мм, количество защищаемых пар проводников - 1, мостовая схема защиты тип 7, U_o = 12 В DC, модификация с плоскими пружинными зажимами в корпусе КИ2. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения: При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а также защищенного кабеля и заземляющего проводника. Перед подключением/извлечением проводника пружинный зажим необходимо предварительно открыть, используя плоскую отвертку SL2.5. Длина зачистки проводника/длина втулки наконечника – 8÷10 мм. УЗИП рекомендуется размещать возле защищаемого оборудования. Подключение УЗИП к шине заземления осуществляется с помощью проводника сечением 2.5 мм²или через заземляющий контакт. Заземляющий проводник должен иметь по возможности наименьшую длину. Способ заземления по выбору потребителя.

Аналог 12VDC-4W.

Для сокращения ширины установки нескольких УЗИП в корпусе КИ2 на DIN-рейке допускается использование боковой заглушки К2ЕК0011 только на последнем.
