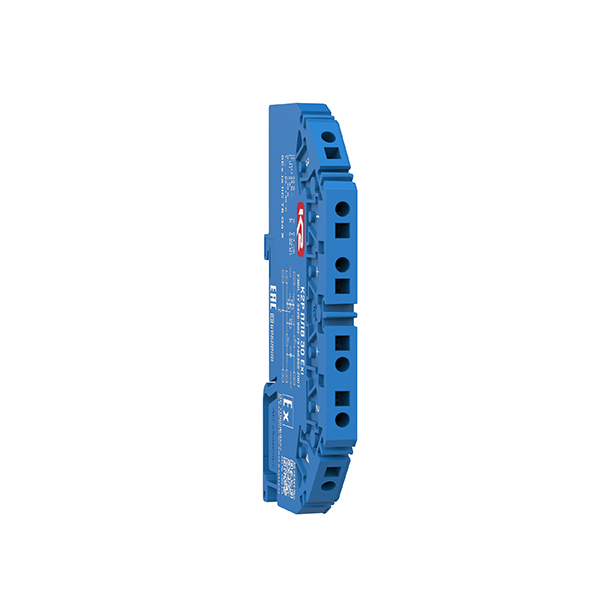

Устройство К2Р ПЛ8 30 Exi, ТУ 3428-002-79740390-2007 предназначено для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.) от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) поступающих со стороны искробезопасных цепей в пределах 0_B - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010. К2Р ПЛ8 30 Exi, ТУ 3428-002-79740390-2007 размещено в тонком пластмассовом корпусе толщиной 7 мм.

Основные особенности

• Корпус в виде клеммы с плоскими пружинными зажимами и заземляющим контактом на DIN рейку 35 мм
• Заглушка боковая К2ЕК0010 и адаптеры для маркировки типа Zack модели ZB, ZBF или их аналоги приобретаются отдельно
• Предназначено для защиты двухпроводных искробезопасных цепей сигнальных линий систем управления и измерения, шин передачи данных и т.д.
• Количество защищаемых пар проводников - 1, схема защиты двухступенчатая
• Первая ступень защиты выполнена на трех двухэлектродных разрядниках в цепях Линия-Линия-РЕ, Линия-Линия
• Вторая ступень защиты выполнена на TVS-диоде с Р_ppm= 1500 Вт, в цепи Линия-Линия
• Согласующие элементы - два сопротивления
• Выпускается на номинальное рабочее напряжение U_o = 30 B DC, номинальный ток I_L = 2 А
• Способно пропускать номинальный разрядный ток I_n(8/20) = 5 кА
• Скорость передачи данных до 1 Мбит/с.

Обеспечение взрывозащиты

Взрывозащищенность УЗИП К2Р ПЛ8 30 Exi обеспечивается видом взрывозащиты "искробезопасность «ia»" (для уровня взрывозащиты Ga электрооборудования групп II) по ТР ТС 012/2011 (ГОСТ 31610.11-2014 «Взрывоопасные среды. Часть 11. Искробезопасная электрическая цепь «i», а также выполнением требований ГОСТ 31610.0-2014 «Взрывоопасные среды. Часть 0. Оборудование. Общие требования»), а именно

• при испытании и оценке цепей на искровое воспламенение использовался коэффициент безопасности 1.5
• при оценке температурного класса поверхности использовался коэффициент безопасности по напряжению или току 1.0
• оборудование, отвечающее требованиям к разделениям табл. 5 ГОСТ 31610.11-2014, должно быть снабжено оболочкой со степенью защиты IP20 в соответствии с условиями эксплуатации и требованиями МЭК 60529
• температура нагрева наружной поверхности оболочки изделия не превышает допустимую для температурного класса Т6 по ГОСТ 31610.0-2014 с учетом максимальной температуры окружающей среды.

Структура наименования К2Р ПЛ8 30 Exi, ТУ 3428-002-79740390-2007

• К2Р - продуктовое направление УЗИП АО «Хакель»
• П - корпус КИ2 в виде клеммы с плоскими пружинными зажимами и заземляющим контактом на DIN рейку 35 мм
• Л8 - схема защиты двухкаскадная
• три двухэлектродных разрядника в цепях Линия-Линия-РЕ, Линия-Линия и один TVS-диод в цепи Линия-Линия, сопротивления
• 30 - номинальное рабочее напряжение линия-линия U_o = 30 В DC
• Exi - вид взрывозащиты - искробезопасная цепь.
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

К2Р ПЛ8 30 Exi, ТУ 3428-002-79740390-2007 -устройство для защиты оборудования слаботочных цепей, размещено в корпусе толщиной 7 мм для крепления на DIN-рейку 35 мм, количество защищаемых пар проводников - 1, двухкаскадная схема защиты три двухэлектродных разрядника в цепях Линия-Линия-РЕ, Линия-Линия и один TVS-диод в цепи Линия-Линия, сопротивления, U_o = 30 В DC, I_L = 2 А, модификация с плоскими пружинными зажимами в корпусе КИ2, вид взрывозащиты - искробезопасная цепь. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения: Применяется во взрывоопасных газовых средах взрывоопасных зон помещений и наружных установок согласно маркировке взрывозащиты 0Ex ia IIC T6 Ga X (в соответствии с ТР ТС 012/2011, ГОСТ 31610.0-2014, ГОСТ 31610.11-2014). Конструкция УЗИП предусматривает его эксплуатацию во взрывоопасных зонах классов 0 - 1 при установке в ЩЗИП^®-ТМ-Ex с видом взрывозащиты «d». При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а также защищенного кабеля и заземляющего проводника. Перед подключением/извлечением проводника пружинный зажим необходимо предварительно открыть, используя плоскую отвертку SL2.5. Длина зачистки проводника/длина втулки наконечника – 8÷10 мм. УЗИП рекомендуется размещать возле защищаемого оборудования. Подключение УЗИП к шине заземления осуществляется с помощью проводника сечением 2.5 мм²или через заземляющий контакт. Заземляющий проводник должен иметь по возможности наименьшую длину. Способ заземления по выбору потребителя. Для сокращения ширины установки нескольких УЗИП в корпусе КИ2 на DIN-рейке допускается использование боковой заглушки К2ЕК0010 только на последнем.

Аналог 24VDC-EX
