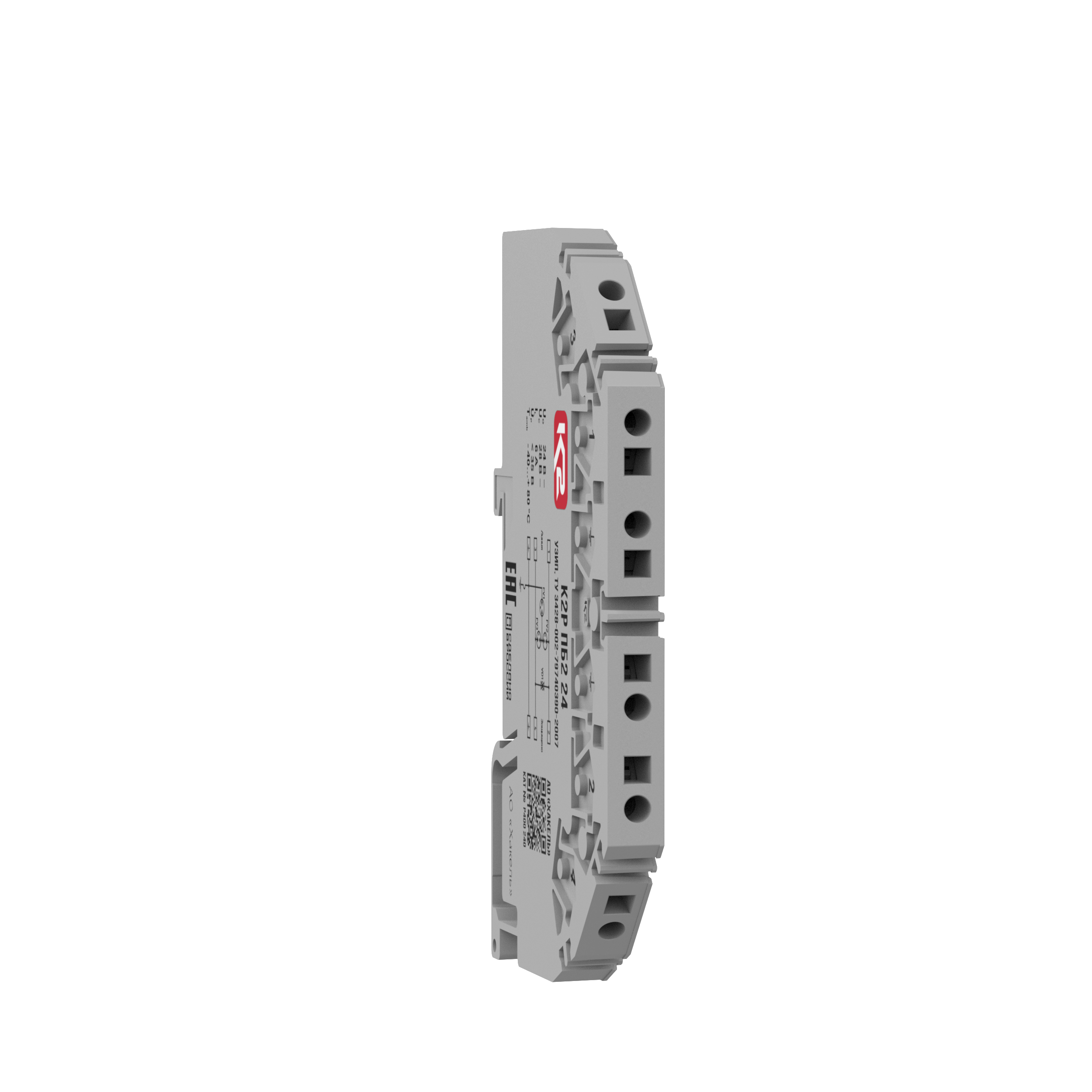

УЗИП К2Р ПБ2 24, ТУ 3428-002-79740390-2007 предназначено для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, а также для защиты вторичных цепей питания и др. от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0_B- 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010. Применяется для защиты оборудования цепей, где недопустимо внесение дополнительных сопротивлений. К2Р ПБ2 24, ТУ 3428-002-79740390-2007 размещено в тонком пластмассовом корпусе толщиной 7 мм.

Основные особенности

• Корпус в виде клеммы с плоскими пружинными зажимами и заземляющим контактом на DIN рейку 35 мм
• Заглушка боковая К2ЕК0011 и адаптеры для маркировки типа Zack модели ZB, ZBF или их аналоги приобретаются отдельно
• Предназначено для защиты оборудования по цепям в которые недопустимо внесение дополнительных сопротивлений
• Количество защищаемых пар проводников - 1, схема защиты двухступенчатая
• Первая ступень защиты выполнена на трех двухэлектродных разрядниках в цепях Линия-Линия-РЕ, соединенных звездой
• Вторая ступень защиты выполнена на TVS-диоде с Р_ppm= 1500 Вт, включенном в цепь Линия-Линия
• Согласующие элементы - отсутствуют
• Выпускается на номинальное рабочее напряжение U_o = 24 B DC, номинальный ток I_L = 6 А
• Способно пропускать номинальный разрядный ток I_Total(8/20) = 10 кА
• Скорость передачи данных до 10 Мбит/с

Структура наименования К2Р ПБ2 24, ТУ 3428-002-79740390-2007

• К2Р - продуктовое направление УЗИП АО «Хакель»
• П - корпус КИ2 в виде клеммы с плоскими пружинными зажимами и заземляющим контактом на DIN рейку 35 мм
• Б2 - схема защиты при которой в цепи отсутствуют дополнительные сопротивления
• 24 - номинальное рабочее напряжение линия-линия U_o = 24 В DC
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

К2Р ПБ2, ТУ 3428-002-79740390-2007 - устройство для защиты оборудования слаботочных цепей, размещено в корпусе толщиной 7 мм для крепления на DIN-рейку 35 мм, количество защищаемых пар проводников - 1, схема защиты при которой в цепи отсутствуют дополнительные сопротивления, U_o = 24 В DC, модификация с плоскими пружинными зажимами в корпусе КИ2. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения: При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а также защищенного кабеля и заземляющего проводника. Перед подключением/извлечением проводника пружинный зажим необходимо предварительно открыть, используя плоскую отвертку SL2.5. Длина зачистки проводника/длина втулки наконечника – 8÷10 мм. УЗИП рекомендуется размещать возле защищаемого оборудования. Подключение УЗИП к шине заземления осуществляется с помощью проводника сечением 2.5 мм²или через заземляющий контакт. Заземляющий проводник должен иметь по возможности наименьшую длину. Способ заземления по выбору потребителя. Для сокращения ширины установки нескольких УЗИП в корпусе КИ2 на DIN-рейке допускается использование боковой заглушки К2ЕК0011 только на последнем.

Аналог 24VDC-LR, 24VDC-LR2.
