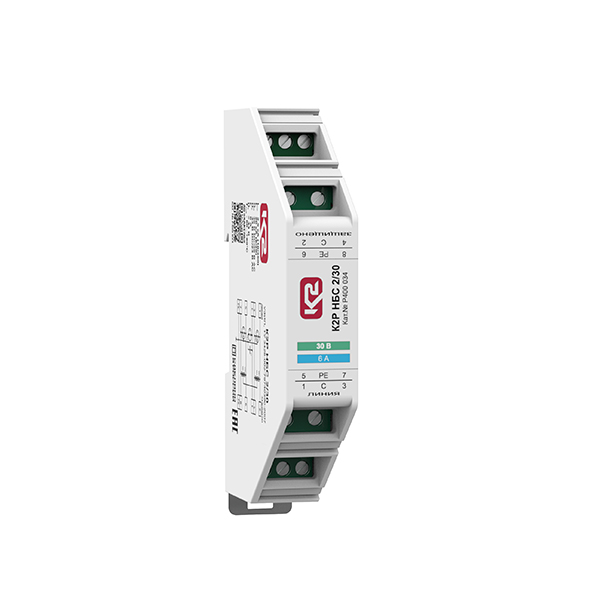

Устройство К2Р НБС 2/30, ТУ 3428-002-79740390-2007 предназначено для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), в которые недопустимо внесение дополнительных сопротивлений, от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0_B - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010. УЗИП К2Р НБС 2/30, ТУ 3428-002-79740390-2007 размещено в корпусе толщиной 18 мм для установки на DIN-рейку 35 мм

Основные особенности

• Предназначено для защиты оборудования по цепям в которые недопустимо внесение дополнительных сопротивлений
• Количество защищаемых пар проводников 2, подключение с помощью винтовых клемм 2.5 - 4.0 мм²
• Схема защиты двухступенчатая
• Первая ступень защиты выполнена на двух трехэлектродных газонаполненных разрядниках включенных в цепи 2*Линия-Линия-РЕ
• Вторая ступень защиты выполнена на четырех TVS-диодах с Р_ppm = 1500 Вт попарно последовательно включенных в цепи 2*Линия-Линия
• Согласующие элементы отсутствуют
• Возможно подключение экрана кабеля через шунтирующую емкость и газонаполненный разрядник
• Выпускаются на номинальное рабочее напряжение U_o = 30 В DC номинальный ток I_L = 6 А
• Способно пропускать импульсный ток I_imp(10/350) = 0.5 кА
• Скорость передачи данных до 10 Мбит/с
• Дополнительный контакт на тыльной стороне корпуса для заземления на DIN-рейку
• Возможность маркировки всех клемм плоскими планками (шильдами) типа Zack модели ZB и ZBF или их аналогами.

Структура наименования К2Р НБС 2/30, ТУ 3428-002-79740390-2007

• К2Р - продуктовое направление УЗИП АО «Хакель»
• Н - корпус КИ1 толщиной 18 мм для крепления на DIN-рейку 35 мм
• БС - наименование внутренней схемы защиты, без согласующих элементов
• 2 - количество защищаемых пар проводников
• 30 - номинальное рабочее напряжение линия-линия U_o = 30 В DC
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

К2Р НБС 2/30, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты КИПиА и сигнальных цепей, размещено в корпусе толщиной 18 мм для крепления на DIN-рейку 35 мм, количество защищаемых пар проводников - 2, двухступенчатая схема защиты без согласующих элементов, U_o = 30 В DC. I_L = 6 А. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения: Предназначено для защиты цепей сигнальных линий систем управления и измерения, шин передачи данных и т.д., в которые недопустимо внесение дополнительных сопротивлений При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а также защищенного кабеля и заземляющего проводника. УЗИП рекомендуется размещать возле защищаемого оборудования. Подключение УЗИП к шине заземления осуществляется с помощью проводника сечением 2.5 - 4 мм²или через заземляющий контакт. Заземляющий проводник должен иметь по возможности наименьшую длину. Способ заземления по выбору потребителя.
