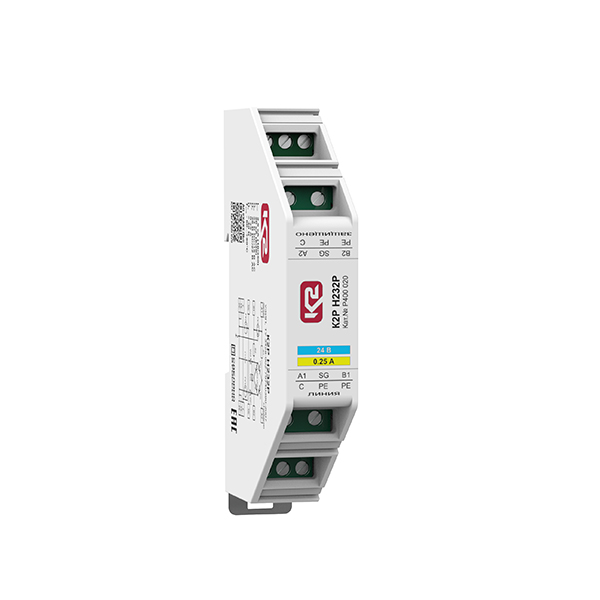

К2Р Н232Р - устройство защитное

К2Р Н232Р - устройство защитное
9,662.00 Р
В корзину
Р400 020
10 раб. дн.
+ −
В избранное Сравнение выбранных
Страна происхожденияРоссия БрендК2 КЛЮЧЕВОЙ КОМПОНЕНТ

УЗИП в корпусе для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников - 1. Uo = 24 В DC. IL = 0.25 А. In(8/20) = 20 кА. Схема защиты двухкаскадная один трехэлектродный разрядник и TVS-диод в диагонали моста в цепях Линия-Линия-РЕ, согласующие элементы - два сопротивления. Возможно подключение экрана кабеля через шунтирующую емкость и газонаполненный разрядник. Предназначено для защиты линии последовательного трехпроводного интерфейса RS-232 (с дренажным проводом) со скоростью передачи данных до 10 Мбит/с.

УЗИП К2Р Н232Р, ТУ 3428-002-79740390-2007 предназначено для защиты линий последовательного интерфейса RS-232 со скоростью передачи данных до 10 Мбит/с от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0В - 1 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010. УЗИП К2Р Н232Р, ТУ 3428-002-79740390-2007 размещено в корпусе для установки на DIN-рейку 35 мм

Основные особенности

  • Предназначено для защиты линии последовательного трехпроводного интерфейса RS-232 (с дренажным проводом)
  • Количество защищаемых пар проводников - 1, подключение с помощью винтовых клемм 2.5 - 4.0 мм²
  • Схема защиты двухступенчатая
  • Первая ступень защиты выполнена на трехэлектродном газонаполненном разряднике In(8/20) = 20 кА, включенном в цепи Линия-Линия-РЕ
  • Вторая ступень защиты выполнена TVS-диоде с Рppm = 1500 Вт в диагонали моста в цепях Линия-Линия-РЕ
  • Согласующие элементы - два сопротивления
  • Возможно подключение экрана кабеля через шунтирующую емкость и газонаполненный разрядник
  • Выпускаются на номинальное рабочее напряжение Uo = 24 В DC номинальный ток IL = 250 мА
  • Способно пропускать импульсный ток Iimp(10/350) = 2.5 кА
  • Скорость передачи данных до 10 Мбит/с
  • Дополнительный контакт на тыльной стороне корпуса для заземления на DIN-рейку
  • Возможность маркировки всех клемм плоскими планками (шильдами) типа Zack модели ZB и ZBF или их аналогами.

Структура наименования К2Р Н232Р, ТУ 3428-002-79740390-2007

  • К2Р - продуктовое направление УЗИП АО «Хакель»
  • Н - корпус КИ1 толщиной 18 мм для крепления на DIN-рейку 35 мм
  • 232 - устройство для защиты оборудования от заноса высокого потенциала со стороны интерфейса RS-232, со скоростью передачи данных до 10 Мбит/с
  • Р - экран кабеля подключается через газонаполненный разрядник
  • ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

К2Р Н232Р, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты КИПиА и сигнальных цепей, размещено в корпусе толщиной 18 мм для крепления на DIN-рейку 35 мм, количество защищаемых пар проводников - 1, двухступенчатая схема защиты, Uo = 24 В DC. IL = 0.25 А. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения: Предназначено для защиты линии последовательного трехпроводного интерфейса RS-232 (с дренажным проводом) При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а также защищенного кабеля и заземляющего проводника. УЗИП рекомендуется размещать возле защищаемого оборудования. Подключение УЗИП к шине заземления осуществляется с помощью проводника сечением 2.5 - 4 мм2 или через заземляющий контакт. Заземляющий проводник должен иметь по возможности наименьшую длину. Способ заземления по выбору потребителя.

C2 Номинальный разрядный ток (8/20), In, линия+линия-РЕ
20 кА
C2 Номинальный разрядный ток (8/20), In, линия-PE
20 кА
C2 Номинальный разрядный ток (8/20), In, линия-линия
20 кА
D1 Импульсный ток (10/350), Iimp, линия+линия-РЕ
2.5 кА
D1 Импульсный ток (10/350), Iimp, линия-линия
2.5 кА
D1 Импульсный ток (10/350), Iimp, линия-РЕ
2.5 кА
Вес, кг
0.070
Вносимая емкость, С, линия-линия
≤ 1.5 нФ
Вносимое сопротивление, R
1.5 Ом
Время срабатывания, tA, SG-PE
< 100 нc
Время срабатывания, tA, линия-SG
< 1 нc
Время срабатывания, tA, линия-линия
< 1 нc
Время срабатывания, tA, экран-PE
< 100 нc
Высота, мм
106
Гарантийный срок
5 лет
Глубина, мм
66
Длина зачистки проводников
5÷6 мм
Измеренное значение ослабления сигнала
≤ 0.4 дБ, на f = 10 МГц
Каталожный номер
Р400 020
Категория испытаний по ГОСТ IEC 61643-21
C3, C2, D1
Климатическое исполнение по ГОСТ 15150-69
УХЛ2.1**
Количество защищаемых пар проводников
1
Количество защищаемых проводников
2
Максимальная допустимая импульсная мощность рассеиваемая TVS-диодами, Рppm
1500 Вт
Максимальное длительное рабочее напряжение AC, Uc
22 В
Максимальное длительное рабочее напряжение DC, Uc
28 В
Материал корпуса
Армамид ПАС В20-1АП
Наименование
К2Р Н232Р - устройство защитное
Номинальное рабочее напряжение AC, Uo
18 В
Номинальное рабочее напряжение DC, Uo
24 В
Номинальный ток IL
0.25 А
Полоса частот
≤ 150 МГц, ослабление < 3 дБ
Производитель
ХАКЕЛЬ
Рабочая температура
-60°C...+80°C
Род тока
постоянный/переменный, 50 Гц
С2 Уровень напряжения защиты, Up, SG-PE
< 500 В , при I=1 кА (8/20)
С2 Уровень напряжения защиты, Up, линия-SG
< 40 В , при In (8/20)
С2 Уровень напряжения защиты, Up, линия-линия
≤ 40 В, при I=1 кА (8/20)
С2 Уровень напряжения защиты, Up, экран-РЕ
< 500 В , при I=1 кА (8/20)
С3 Уровень напряжения защиты, Up, SG-PE
≤ 370 В , при ΔU/Δt=1 кВ/мкс
С3 Уровень напряжения защиты, Up, линия-SG
< 90 В, при ΔU/Δt=1 кВ/мкс
С3 Уровень напряжения защиты, Up, линия-линия
< 90 В, при ΔU/Δt=1 кВ/мкс
С3 Уровень напряжения защиты, Up, экран-РЕ
≤ 370 В , при ΔU/Δt=1 кВ/мкс
Скорость передачи данных (частота среза)
10 Мбит (10 МГц)
Статическое напряжение пробоя разрядника, экран-PE
90 В ± 20% , при ΔU/Δt=100 В/с
Степень защиты по ГОСТ 14254-2015
IP20
Тип клемм
винтовые
Тип корпуса
моноблочный
ТУ
ТУ 3428-002-79740390-2007
Устойчивость к переменному току 50 Гц, линия-РЕ
10 A
Ширина, мм
18
Производитель
Страна происхождения
Россия
Бренд
К2 КЛЮЧЕВОЙ КОМПОНЕНТ
