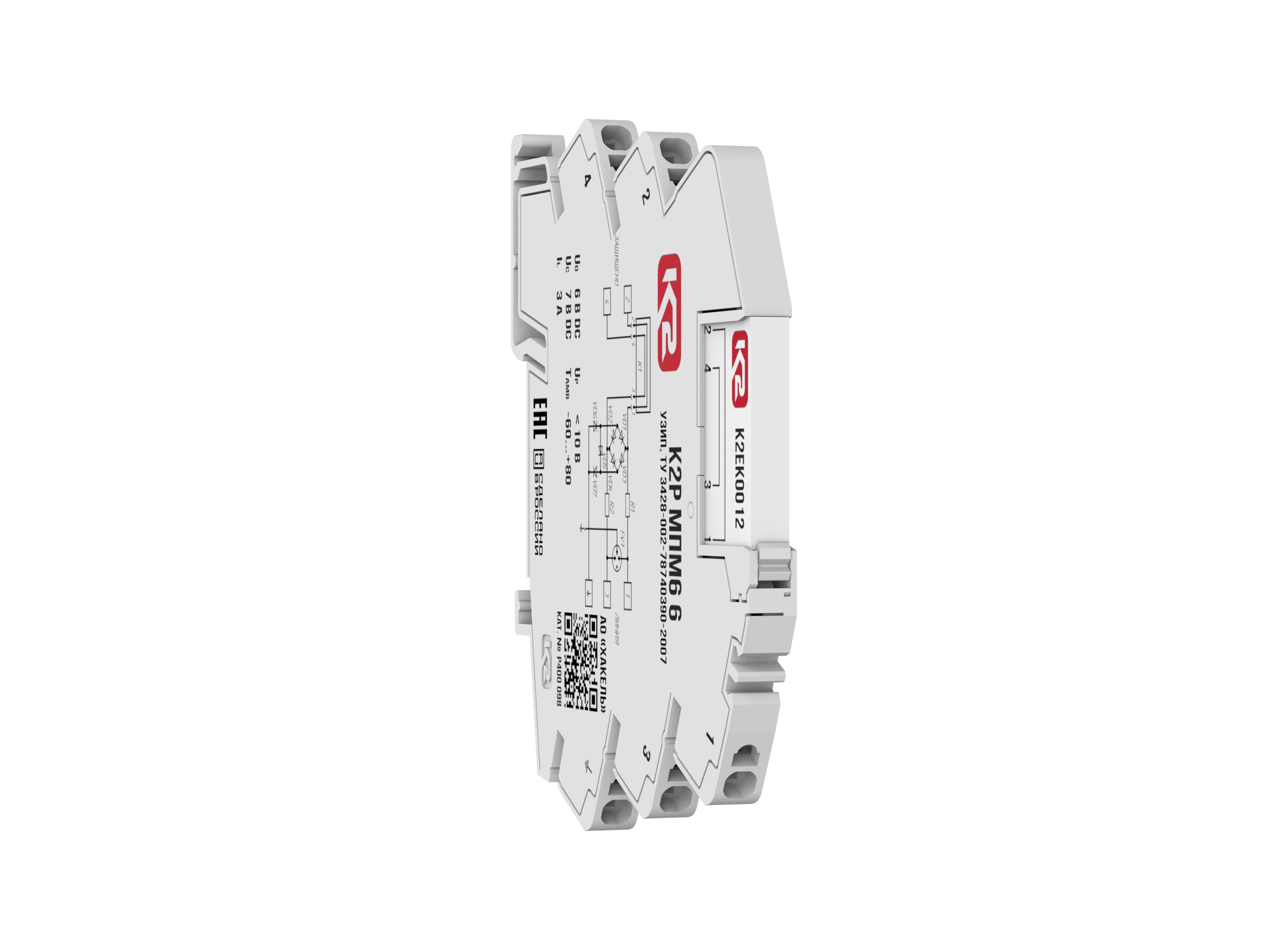

Устройство К2Р МПМ6 6, ТУ 3428-002-79740390-2007 предназначено для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, а также для защиты вторичных цепей питания и др. от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0_B - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010. УЗИП К2Р МПМ6 6, ТУ 3428-002-79740390-2007 размещено в корпусе толщиной 6.2 мм для установки на DIN-рейку 35 мм

Основные особенности

• Предназначено для защиты линий интерфейса RS-485 со скоростью передачи данных до 10 Мбит/с
• Количество защищаемых пар проводников -1, подключение с помощью пружинных клемм 0.5÷2.5 мм²
• Схема защиты двухступенчатая
• Первая ступень защиты выполнена на трехэлектродном газонаполненном разряднике
• Вторая ступень защиты выполнена на одном TVS-диоде, установленном в диагонали моста в цепях Линия-Линия-РЕ
• Согласующие элементы - два сопротивления
• Выпускаются на номинальное рабочее напряжение U_о = 6 B DC, номинальный ток I_L= 0.25 А
• Способны пропускать суммарный разрядный ток I_Total(8/20) = 5 кА
• Скорость передачи данных до 10 Мбит/с
• Извлекаемая однопарная перемычка К2ЕК0012 позволяет отключить защищаемое оборудование от линии для проведения проверки, настройки и ремонта
• Дополнительный контакт на тыльной стороне корпуса для заземления на DIN-рейку.

Структура наименования К2Р МПМ6 6, ТУ 3428-002-79740390-2007

• К2Р - продуктовое направление УЗИП АО «Хакель»
• МП - корпус КИ5 с перемычкой однопарной, клеммами push-in и заземляющим контактом на DIN рейку 35 мм
• М6 - схема защиты с перемычкой, состоящая из трехэлектродного разрядника, двух сопротивлений и TVS-диода в мостовой схеме
• 6 - номинальное рабочее напряжение линия-линия U_o = 6 В DC
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

К2Р МПМ6 6, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты КИПиА и сигнальных цепей, размещено в корпусе толщиной 6.2 мм для крепления на DIN-рейку 35 мм с перемычкой однопарной, клеммы push-in, количество защищаемых пар проводников - 1, двухступенчатая мостовая схема защиты, U_o = 6 В DC. I_L = 0.25 А. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения: Предназначено для защиты линий интерфейса RS-485 со скоростью передачи данных до 10 Мбит/с При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а также защищенного кабеля и заземляющего проводника. Push-in зажим жесткие одножильные и гибкие многожильные проводники с наконечниками могут подсоединяться без использования инструмента. Для извлечения проводника зажим необходимо открыть, используя плоскую отвертку (SL2.5). Длина зачистки проводника/длина втулки наконечника – 8÷10 мм. УЗИП рекомендуется размещать возле защищаемого оборудования. Подключение УЗИП к шине заземления осуществляется с помощью проводника сечением 2.5 мм²или через заземляющий контакт. Заземляющий проводник должен иметь по возможности наименьшую длину. Способ заземления по выбору потребителя.
