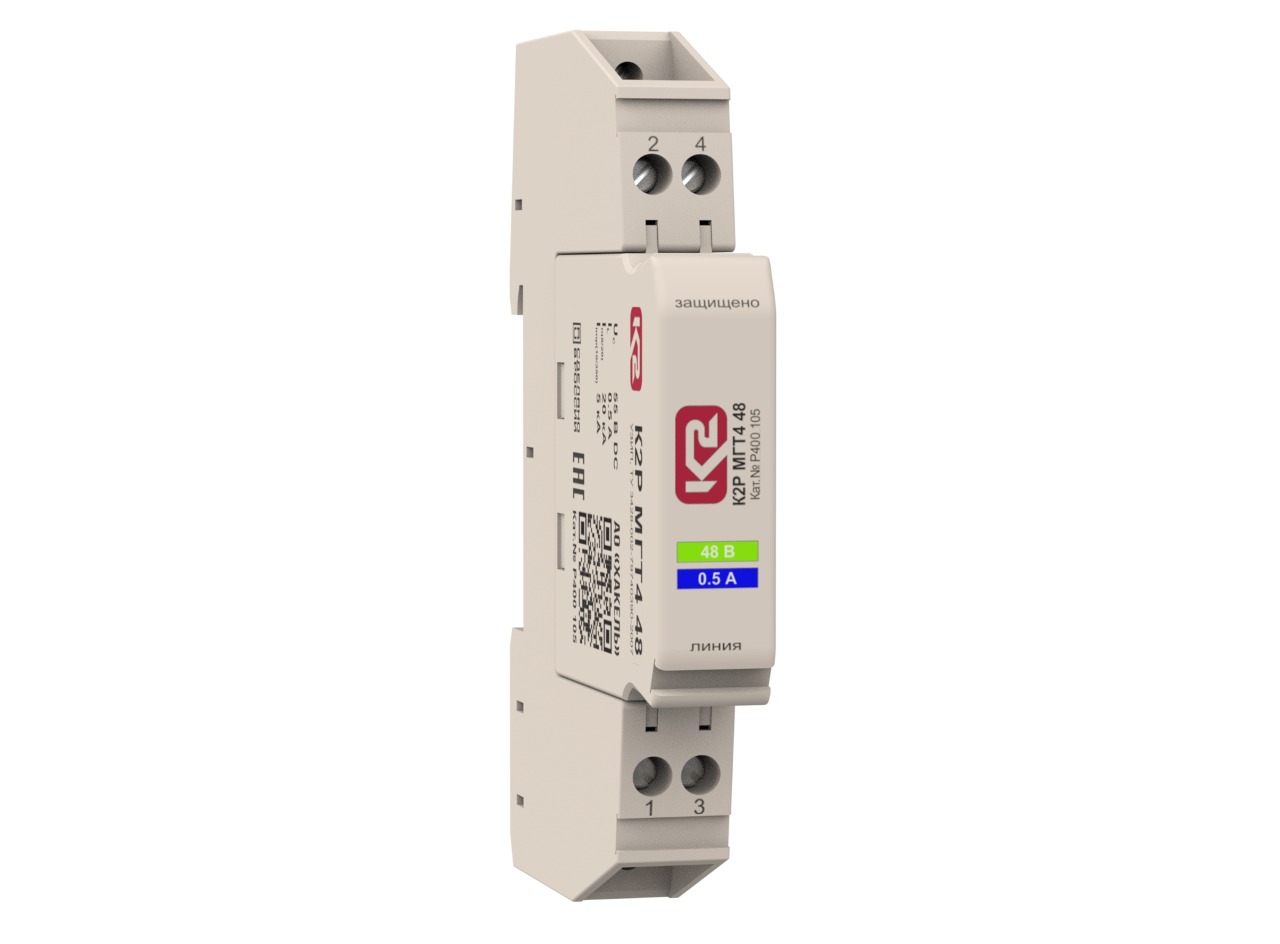

Устройство К2Р МГТ4 48,ТУ 3428-002-79740390-2007 предназначено для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, а также для защиты вторичных цепей питания и др. от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0_B- 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010. УЗИП К2Р МГТ4 48, ТУ 3428-002-79740390-2007 размещено в корпусе модульной конструкции толщиной 12.5 мм для установки на DIN-рейку 35 мм

Основные особенности

• Предназначено для защиты КИПиА и сигнальных цепей
• Количество защищаемых пар проводников - 1, подключение с помощью винтовых клемм 2.5 мм²
• Схема защиты трехступенчатая
• Первая ступень защиты выполнена на трехэлектродном газонаполненном разряднике, включенном цепи Линия-Линия-РЕ
• Вторая ступень защиты выполнена на двух двухэлектродных газонаполненных разрядниках, включенных в цепи 2*Линия-РЕ
• Третья ступень защиты выполнена на TVS-диоде с Р_ppm = 1500 Вт в цепи Линия-Линия
• Согласующие элементы - две индуктивности, два сопротивления
• Модульная конструкция позволяет проводить замену сменного модуля без разрыва информационной цепи
• Выпускается на номинальное рабочее напряжение U_o = 48 В DC номинальный ток I_L= 0,5 А
• Способно пропускать суммарный разрядный ток I_Total(8/20)= 20 кА
• Скорость передачи данных до 1 Мбит/с
• Дополнительный контакт на тыльной стороне корпуса для заземления на DIN-рейку.

Структура наименования К2Р МГТ4 48, ТУ 3428-002-79740390-2007

• К2Р - продуктовое направление УЗИП АО «Хакель»
• МГ - корпус шириной 12.5 мм со сменным модулем, винтовыми клеммами и заземляющим контактом на DIN рейку 35 мм
• Т4 - схема защиты состоящая из трехэлектродного разрядника, двух двухэлектродных разрядников, TVS-диода
• 48 - номинальное рабочее напряжение линия-линия U_o = 48 В DC
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

К2Р МГТ4 48, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты КИПиА и сигнальных цепей, размещено в корпусе модульной конструкции толщиной 12.5 мм для крепления на DIN-рейку 35 мм, количество защищаемых пар проводников - 1, трехступенчатая схема защиты, U_o = 48 В DC. I_L = 0.5 А. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения: При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а также защищенного кабеля и заземляющего проводника. УЗИП рекомендуется размещать возле защищаемого оборудования. Подключение УЗИП к шине заземления осуществляется с помощью проводника сечением 2.5 мм²или через заземляющий контакт. Заземляющий проводник должен иметь по возможности наименьшую длину. Способ заземления по выбору потребителя.
