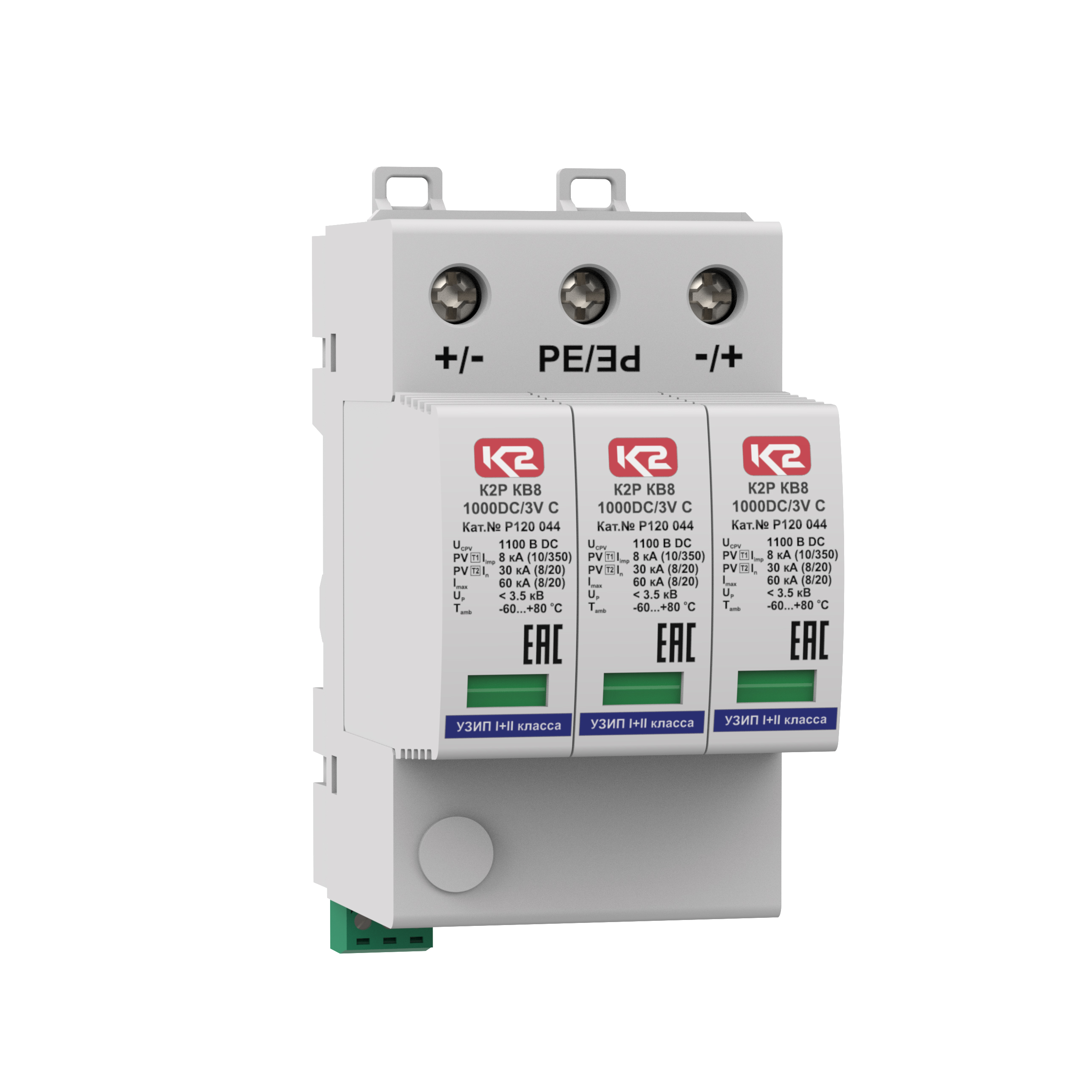

Устройство К2Р КВ8 1000DC/3V С, ТУ 3428-002-79740390-2007 по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования U_{p -} УЗИП класса испытаний II. Устанавливается в пределах 0_А(В) - 1 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122 в качестве I ступени защиты, в соответствии с ГОСТ Р 50571-4-44, ГОСТ Р 50571.5.53, ГОСТ IEC 61643-32. Предназначено для защиты оборудования силовых цепей фотоэлектрических систем при воздушном или кабельном вводе электропитания. К2Р КВ8 1000DC/3V С, ТУ 3428-002-79740390-2007 – двухполюсное УЗИП класса испытаний I+II на основе оксидно-цинковых варисторов.

Основные особенности

• Предназначено для защиты силовых цепей -/PE, +/PE, -/+ фотоэлектрических систем.
• Состоит из трех сменных варисторных модулей и базы для подключения к сети и креплению к DIN-рейке 35 мм.
• Способно отводить импульсы тока I_imp(10/350) = 8 кА.
• Выпускается на максимальное длительное постоянное рабочее напряжение U_CPV = 1100 В DC.
• Визуальный контроль рабочего состояния УЗИП проводится с помощью индикаторов расположенных на сменных модулях. В исправном состоянии индикаторы имеют зеленый цвет, в аварийном - красный.
• Для удаленного контроля К2Р КВ8 1000DC/3V C дополнительно cнабжено “сухими” контактами дистанционной сигнализации.

Структура наименования К2Р КВ8 1000DC/3V С, ТУ 3428-002-79740390-2007

• К2Р - продуктовое направление выпускаемых АО "Хакель" УЗИП
• КВ - серия УЗИП для защиты оборудования распределительных сетей в корпусе КС2
• 8 - импульсный ток I_imp(10/350)
• 1000DC - длительное постоянное рабочее напряжение, U_CPV DC
• 3V - количество сменных модулей
• C - наличие дистанционной сигнализации рабочего состояния
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

К2Р КВ8 1000DC/3V С, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования силовых цепей фотоэлектрических систем ограничивающего типа, УЗИП класса испытаний I+II в соответствии с ГОСТ IEC 61643-32, U_CPV = 1100 В DС, I_imp(10/350) = 8 кА, два полюса. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжено “сухими” контактами дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.
