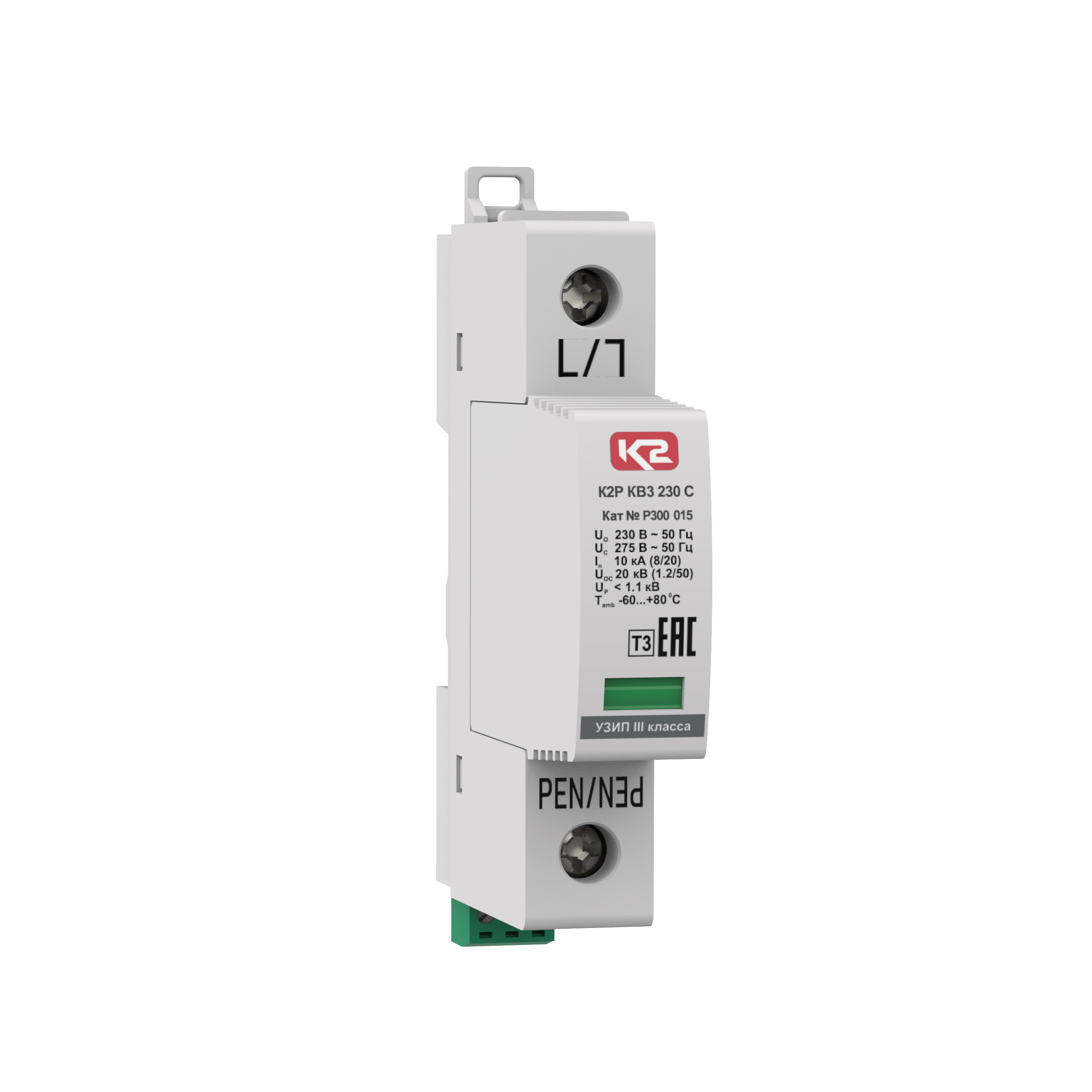

К2Р КВ3 230 С, ТУ 3428-002-79740390-2007 – однополюсное УЗИП класса испытаний III на основе оксидно-цинкового варистора.

Устройство К2Р КВ3 230 С, ТУ 3428-002-79740390-2007 соответствуют УЗИП класса испытаний III, согласно ГОСТ IEC 61643-11. Устанавливается после УЗИП класса испытаний II в пределах 2 - 3 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122) непосредственно вблизи защищаемого оборудования. Предназначено для защиты конечных потребителей от остаточных бросков импульсных перенапряжений.

Основные особенности

• Предназначено для защиты фазных проводников L/N, L/PEN, L/PE в системах переменного тока и полюсов L-/L+, L+/PE, L-/PE постоянного тока непосредственно возле защищаемого оборудования.
• Состоит из сменного варисторного модуля и базы для подключения к сети и креплению к DIN-рейке 35 мм.
• Способно отводить импульсы тока I_n(8/20) = 10 кА, U_oc(1.2/50) = 20 кВ.
• Выпускается на номинальное напряжение системы U_о = 230/300 В AC/DC.
• Обеспечивает уровень напряжения защиты при U_oc U_p>1.1 кВ.
• Применяется в сетях переменного и постоянного тока с системами заземления типа TNC, TN-S, TT и IT.
• Визуальный контроль рабочего состояния УЗИП проводится с помощью индикатора расположенного на варисторном модуле. В исправном состоянии индикатор имеет зеленый цвет, в аварийном - красный.
• Для удаленного контроля К2Р КВ3 230 С дополнительно cнабжено “сухими” контактами дистанционной сигнализации.

Структура наименования К2Р КВ3 230 С, ТУ 3428-002-79740390-2007

• К2Р - продуктовое направление выпускаемых АО "Хакель" УЗИП
• КВ - серия устройств для защиты оборудования распределительных сетей до 1000 В в корпусе КС2
• 3 - класс испытаний УЗИП по ГОСТ IEC 61643-11
• 230 - номинальное напряжение системы, U_о AC
• C - наличие дистанционной сигнализации рабочего состояния
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

К2Р КВ3 230 С, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей переменного тока до 1000 В на основе оксидно-цинковых варисторов, УЗИП класса испытаний III в соответствии с ГОСТ IEC 61643-11, U_о = 230 В АС, I_n(8/20) = 10 кА, один полюс. Для удаленного контроля рабочего состояния дополнительно cнабжено “сухими” контактами дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения: защищаемое оборудование рекомендуется размещать на расстоянии не более 5 м от УЗИП класса испытаний III; при измерениях, производимых на электроустановке, когда методикой измерений предусматриваются испытания высокими напряжениями (например, проверка сопротивления изоляции) необходимо отключать УЗИП от электроустановки. Несоблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу из строя устройства.
