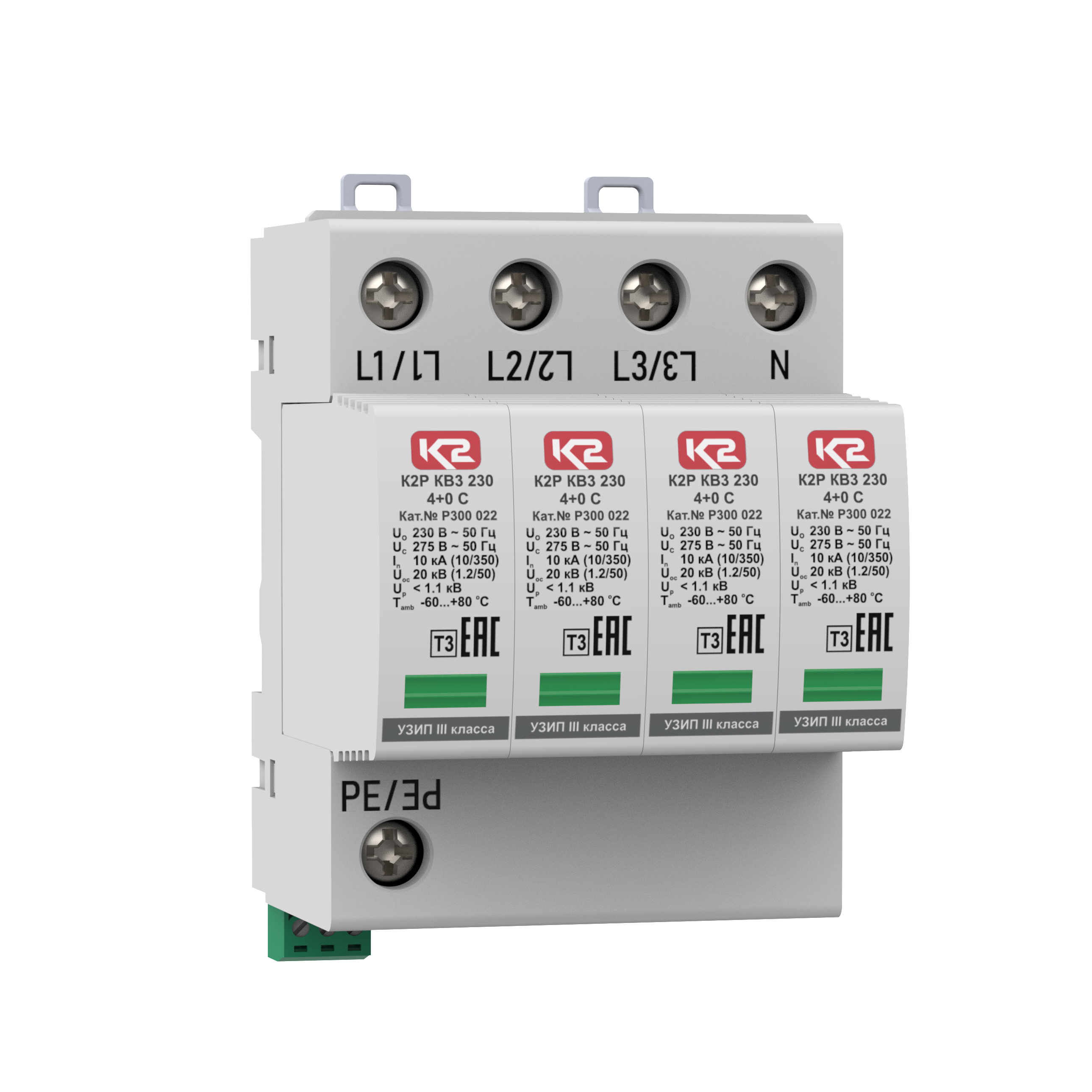

К2Р КВ3 230 4+0 С - устройство защитное
К2Р КВ3 230 4+0 С, ТУ 3428-002-79740390-2007 - четырехполюсное УЗИП класса испытаний II на основе оксидно-цинковых варисторов.
Устройство К2Р КВ3 230 4+0 С, ТУ 3428-002-79740390-2007 соответствуют УЗИП класса испытаний III, согласно ГОСТ IEC 61643-11. Устанавливается после УЗИП класса испытаний II в пределах 2 - 3 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122) непосредственно вблизи защищаемого оборудования. Предназначено для защиты конечных потребителей от остаточных бросков импульсных перенапряжений.
Основные особенности
- Предназначено для защиты фазных и нулевого проводников от синфазных (продольных) перенапряжений в цепях L/PE, N/PE в системах переменного тока.
- Состоит из четырех сменных варисторных модулей и базы для подключения к сети и креплению к DIN-рейке 35 мм.
- Способно отводить импульсы тока In(8/20) = 10 кА, Uoc(1.2/50) = 20 кВ.
- Выпускается на номинальное напряжение системы Uо = 230/400 В AC.
- Обеспечивает уровень напряжения защиты при Uoc Up>1.1 кВ.
- Применяется в сетях с системами заземления типа TN-S.
- Визуальный контроль рабочего состояния УЗИП проводится с помощью индикаторов, расположенных на сменных модулях. В исправном состоянии индикатор имеет зеленый цвет, в аварийном - красный.
- Для удаленного контроля К2Р КВ3 230 4+0 С дополнительно cнабжено “сухими” контактами дистанционной сигнализации.
Структура наименования К2Р КВ3 230 4+0 С, ТУ 3428-002-79740390-2007
- К2Р - продуктовое направление выпускаемых АО "Хакель" УЗИП
- КВ - серия устройств для защиты оборудования распределительных сетей до 1000 В в корпусе КС2
- 3 - класс испытаний УЗИП по ГОСТ IEC 61643-11
- 230 - номинальное напряжение системы, Uо AC;
- 4+0 -количество полюсов и схема подключения УЗИП;
- C - наличие дистанционной сигнализации рабочего состояния
- ТУ 3428-002-79740390-2007 - номер ТУ.
Пример
К2Р КВ3 230 4+0 С, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей переменного тока до 1000 В на основе оксидно-цинковых варисторов, УЗИП класса испытаний III в соответствии с ГОСТ IEC 61643-11, Uо = 230/400 В АС, In(8/20)= 10 кА, четыре полюса. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжено “сухими” контактами дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.
Теория и особенности применения: защищаемое оборудование рекомендуется размещать на расстоянии не более 5 м от УЗИП класса испытаний III; при измерениях, производимых на электроустановке, когда методикой измерений предусматриваются испытания высокими напряжениями (например, проверка сопротивления изоляции) необходимо отключать УЗИП от электроустановки. Несоблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу из устройства строя.
