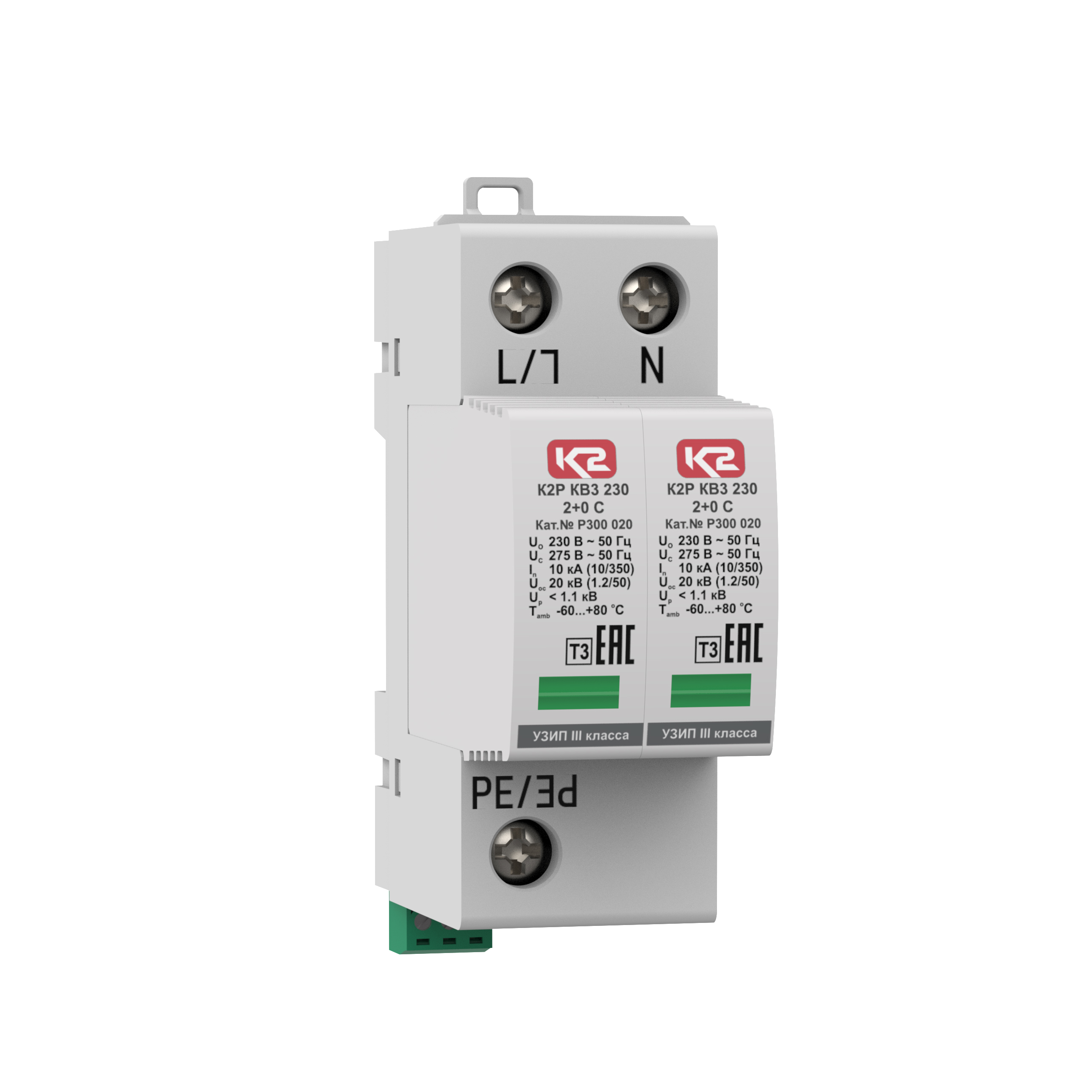

К2Р КВ3 230 2+0 С, ТУ 3428-002-79740390-2007 - двухполюсное УЗИП класса испытаний III на основе оксидно-цинковых варисторов.

Устройство К2Р КВ3 230 2+0 С, ТУ 3428-002-79740390-2007 соответствуют УЗИП класса испытаний III, согласно ГОСТ IEC 61643-11. Устанавливается после УЗИП класса испытаний II в пределах 2 - 3 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122) непосредственно вблизи защищаемого оборудования. Предназначено для защиты конечных потребителей от остаточных бросков импульсных перенапряжений.

Основные особенности

• Предназначено для защиты фазного и нулевого проводников от синфазных (продольных) перенапряжений в цепях L/PE, N/PE в системах переменного тока и полюсов L+/PE, L-/PE в системах постоянного тока.
• Состоит из двух сменных варисторных модулей и базы для подключения к сети и креплению к DIN-рейке 35 мм.
• Способно отводить импульсы тока I_n(8/20) = 10 кА, U_oc(1.2/50) = 20 кВ.
• Выпускается на номинальное напряжение системы U_о = 230/300 В AC/DC.
• Обеспечивает уровень напряжения защиты при U_oc U_p>1.1 кВ.
• Применяется в сетях с системами заземления типа TN-S.
• Визуальный контроль рабочего состояния УЗИП проводится с помощью индикаторов, расположенных на сменных модулях. В исправном состоянии индикатор имеет зеленый цвет, в аварийном - красный.
• Для удаленного контроля К2Р КВ3 230 2+0 С дополнительно cнабжено “сухими” контактами дистанционной сигнализации.

Структура наименования К2Р КВ3 230 2+0 С, ТУ 3428-002-79740390-2007

• К2Р - продуктовое направление выпускаемых АО "Хакель" УЗИП
• КВ - серия устройств для защиты оборудования распределительных сетей до 1000 В в корпусе КС2
• 3 - класс испытаний УЗИП по ГОСТ IEC 61643-11
• 230 - номинальное напряжение системы, U_о AC;
• 2+0 -количество полюсов и схема подключения УЗИП;
• C - наличие дистанционной сигнализации рабочего состояния
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

К2Р КВ3 230 2+0 С, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей переменного тока до 1000 В на основе оксидно-цинковых варисторов, УЗИП класса испытаний III в соответствии с ГОСТ IEC 61643-11, U_о = 230 В АС, I_n(8/20)= 10 кА, два полюса. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжено “сухими” контактами дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения: защищаемое оборудование рекомендуется размещать на расстоянии не более 5 м от УЗИП класса испытаний III; при измерениях, производимых на электроустановке, когда методикой измерений предусматриваются испытания высокими напряжениями (например, проверка сопротивления изоляции) необходимо отключать УЗИП от электроустановки. Несоблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу из устройства строя.
