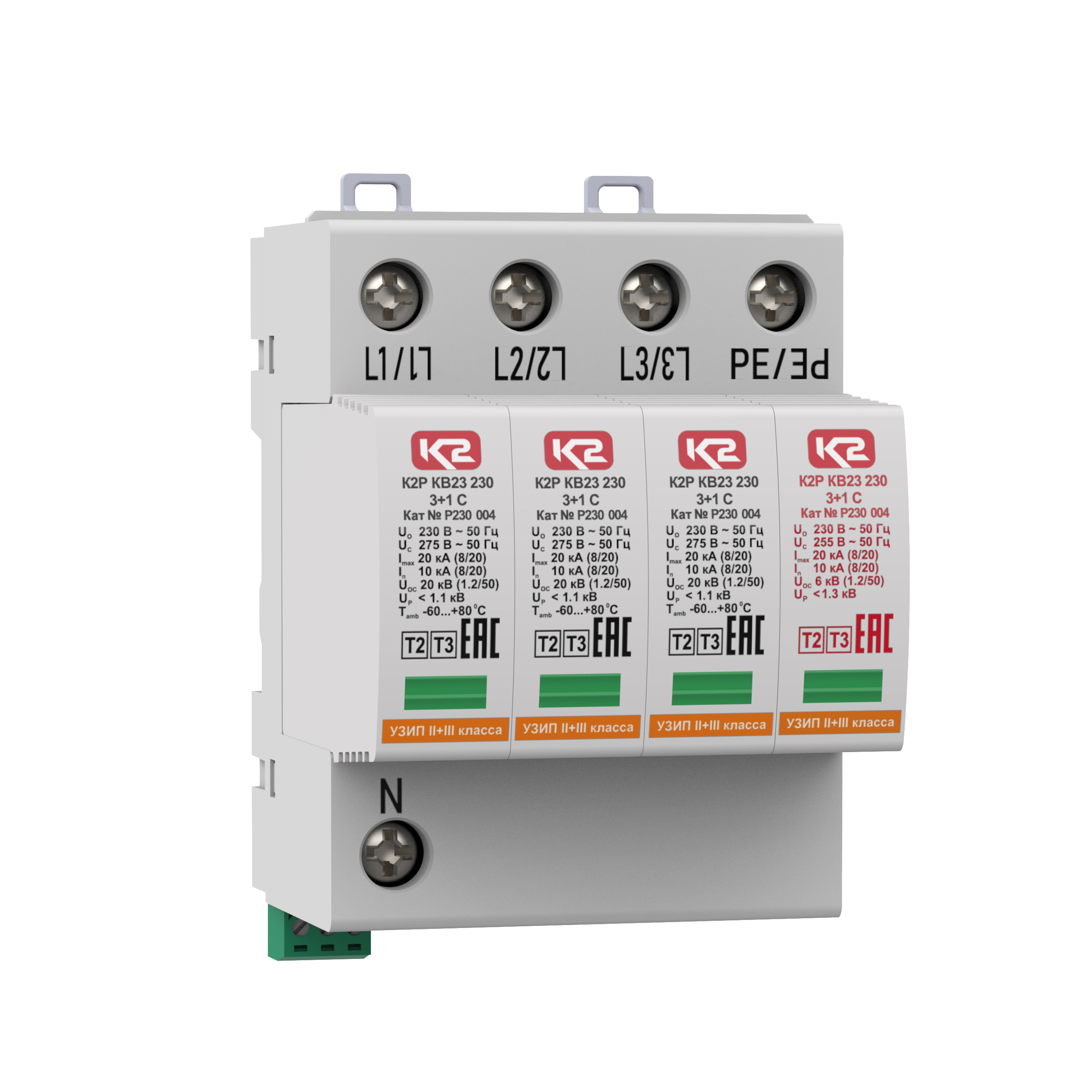

К2Р КВ23 230 3+1 С, ТУ 3428-002-79740390-2007 - четырехполюсное УЗИП класса испытаний II+III на основе оксидно-цинковых варисторов и газонаполненного разрядника.

Устройство К2Р КВ2 230 3+1 С, соответствуют УЗИП класса испытаний II, согласно ГОСТ IEC 61643-11. Устанавливается в пределах 1 - 2(3) зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В и постоянного тока до 1500 В от импульсных перенапряжений источниками которых являются коммутации индуктивных и емкостных нагрузок, короткие замыкания в распределительных электрических сетях высокого и низкого напряжения. УЗИП класса испытаний II+III также используются в качестве второй ступени защиты электрооборудования от импульсных перенапряжений вызванных ударами молнии в систему молниезащиты объекта или линию электропередач.

Основные особенности

• Предназначено для защиты фазных и нулевого проводников от от противофазных (поперечных) перенапряжений в цепях L/N, N/PE в системах переменного тока непосредственно возле защищаемого оборудования.
• Состоит из трех сменных варисторных модулей, модуля с разрядником и базы для подключения к сети и креплению к DIN-рейке 35 мм.
• Способно отводить импульсы тока I_{max(L/N)(8/20)} = 20 кА, I_{max(N/PE)(8/20)} = 20 кА.
• Выпускается на номинальное напряжение системы U_о = 230/400 В AC.
• Обеспечивает уровень напряжения защиты при I_n U_p>1.1 кВ.
• Применяется в сетях с системами заземления типа TN-S и TT.
• Визуальный контроль рабочего состояния УЗИП проводится с помощью индикаторов, расположенных на сменных модулях. В исправном состоянии индикатор имеет зеленый цвет, в аварийном - красный.
• Для удаленного контроля К2Р КВ23 230 3+1 С дополнительно cнабжено “сухими” контактами дистанционной сигнализации.

Структура наименования К2Р КВ23 230 3+1 С, ТУ 3428-002-79740390-2007:

• К2Р - продуктовое направление выпускаемых АО "Хакель" УЗИП
• КВ - серия устройств для защиты оборудования распределительных сетей до 1000 В в корпусе КС2
• 23 - класс испытаний УЗИП по ГОСТ IEC 61643-11
• 230 - номинальное напряжение системы, U_о AC;
• 3+1 -количество полюсов и схема подключения УЗИП;
• C - наличие дистанционной сигнализации рабочего состояния
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

К2Р КВ23 230 3+1 С, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей переменного тока до 1000 В на основе оксидно-цинковых варисторов и газонаполненного разрядника, УЗИП класса испытаний II+III в соответствии с ГОСТ IEC 61643-11, U_о = 230/400 В АС, I_max(8/20)= 20 кА, четыре полюса. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжено “сухими” контактами дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения: при расстоянии от точки установки УЗИП класса испытаний II+III до защищаемого оборудования менее 5 м необходимости в установке дополнительного устройства защиты класса испытаний III в непосредственной близости от оборудования не возникает. В сетях переменного тока 230/400 В для отключения токов короткого замыкания при повреждении УЗИП рекомендуется использовать устройство безопасного отключения К2Р РТ2 30/4 С (№Р200 033) вместо защитных предохранителей.
