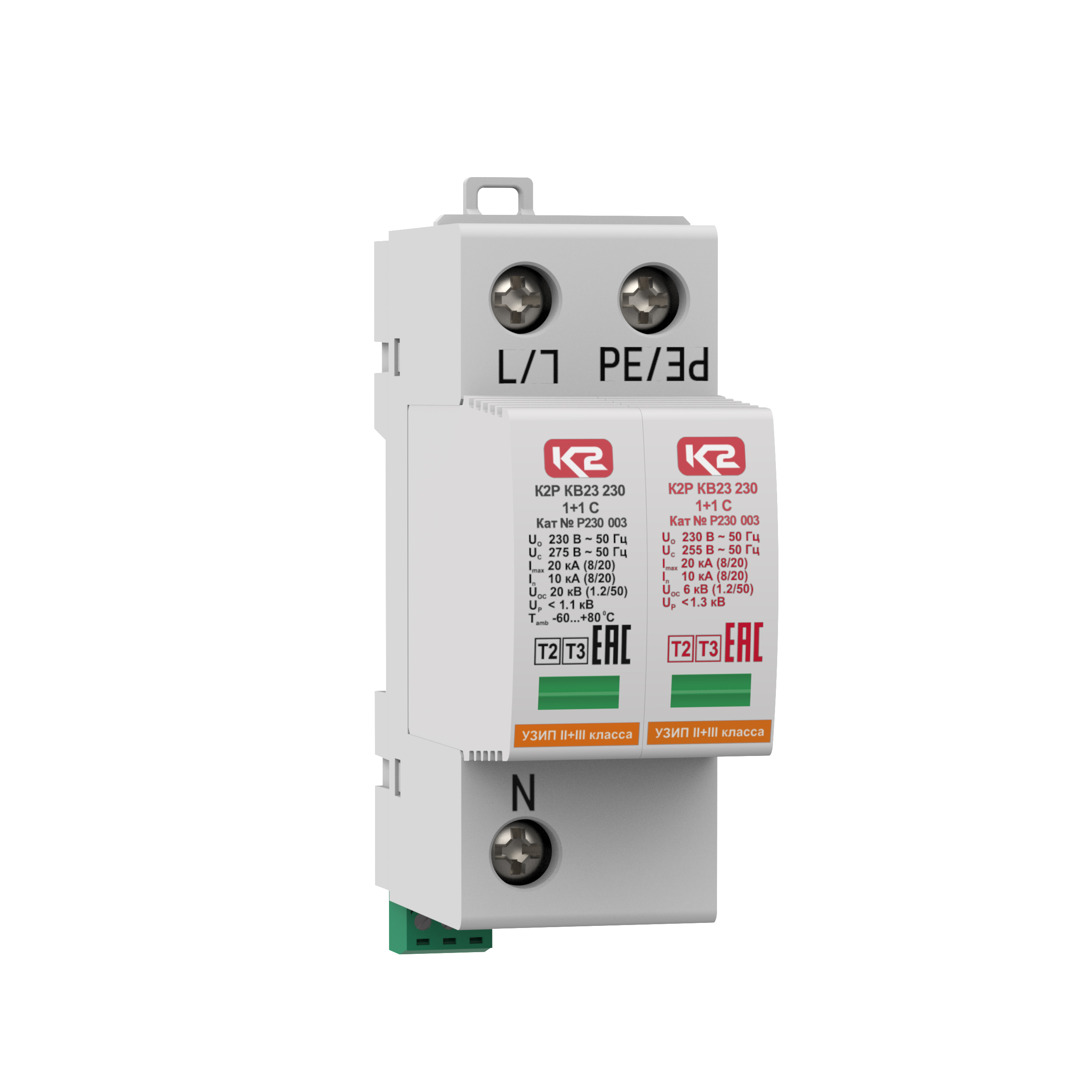

К2Р КВ23 230 1+1 С - устройство защитное
К2Р КВ23 230 1+1 С, ТУ 3428-002-79740390-2007 - двухполюсное УЗИП класса испытаний II+III на основе оксидно-цинкового варистора и газонаполненного разрядника.
Устройство К2Р КВ23 230 1+1 С, соответствуют УЗИП класса испытаний II+III, согласно ГОСТ IEC 61643-11. Устанавливается в пределах 1 - 2(3) зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В и постоянного тока до 1500 В от импульсных перенапряжений источниками которых являются коммутации индуктивных и емкостных нагрузок, короткие замыкания в распределительных электрических сетях высокого и низкого напряжения. УЗИП класса испытаний II+III также используются в качестве второй ступени защиты электрооборудования от импульсных перенапряжений вызванных ударами молнии в систему молниезащиты объекта или линию электропередач.
Основные особенности
- Предназначено для защиты фазного и нулевого проводников от от противофазных (поперечных) перенапряжений в цепях L/N, N/PE в системах переменного тока и полюсов L+/L-, L-/PE в системах постоянного тока непосредственно возле защищаемого оборудования.
- Состоит из сменных варисторного модуля, модуля с разрядником и базы для подключения к сети и креплению к DIN-рейке 35 мм.
- Способно отводить импульсы тока Imax(L/N)(8/20) = 20 кА, Imax(N/PE)(8/20) = 20 кА.
- Выпускается на номинальное напряжение системы Uо = 230/300 В AC/DC.
- Обеспечивает уровень напряжения защиты при In Up>1.1 кВ.
- Применяется в сетях с системами заземления типа TN-S и TT.
- Визуальный контроль рабочего состояния УЗИП проводится с помощью индикаторов, расположенных на сменных модулях. В исправном состоянии индикатор имеет зеленый цвет, в аварийном - красный.
- Для удаленного контроля К2Р КВ23 230 1+1 С дополнительно cнабжено “сухими” контактами дистанционной сигнализации.
Структура наименования К2Р КВ23 230 1+1 С, ТУ 3428-002-79740390-2007:
- К2Р - продуктовое направление выпускаемыхАО "Хакель" УЗИП
- КВ - серия устройств для защиты оборудования распределительных сетей до
1000 В в корпусе КС2
- 23 - класс испытаний УЗИП по ГОСТ IEC 61643-11
- 230 - номинальное напряжение системы, Uо AC;
- 1+1 -количество полюсов и схема подключения УЗИП;
- C - наличие дистанционной сигнализации рабочего состояния
- ТУ 3428-002-79740390-2007 - номер ТУ.
Пример
К2Р КВ23 230 1+1 С, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей переменного тока до 1000 В на основе оксидно-цинкового варистора и газонаполненного разрядника, УЗИП класса испытаний II+III в соответствии с ГОСТ IEC 61643-11, Uо = 230 В АС, Imax(8/20)= 20 кА, два полюса. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжено “сухими” контактами дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.
Теория и особенности применения: при расстоянии от точки установки УЗИП класса испытаний II+III до защищаемого оборудования менее 5 м необходимости в установке дополнительного устройства защиты класса испытаний III в непосредственной близости от оборудования не возникает.В сетях переменного тока 230/400 В для отключения токов короткого замыкания при повреждении УЗИП рекомендуется использовать устройство безопасного отключения К2Р РТ2 30/1 С (№Р200 046) вместо защитных предохранителей.
