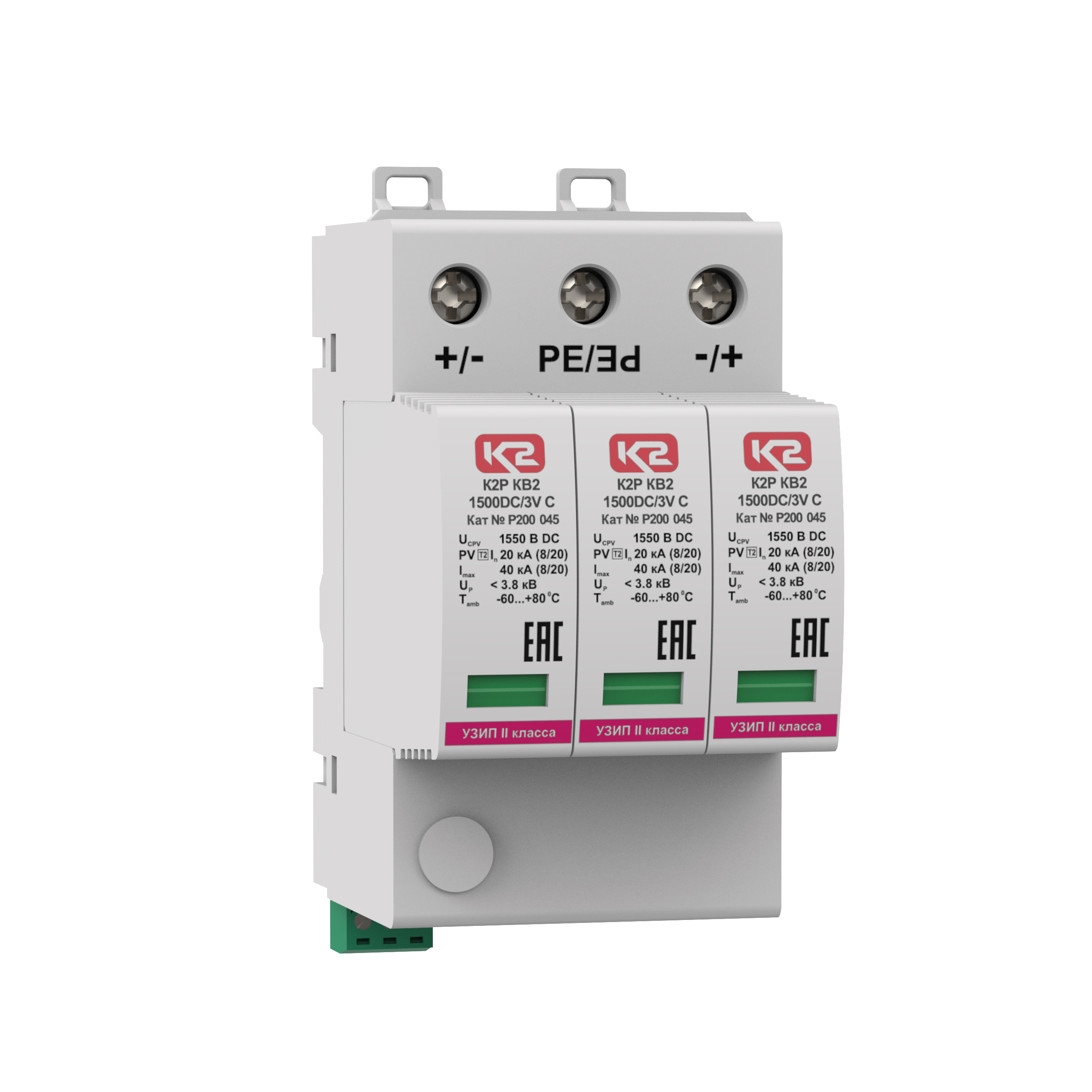

Устройство К2Р КВ2 1500DC/3V С, ТУ 3428-002-79740390-2007 соответствуют УЗИП класса испытаний II, согласно ГОСТ IEC 61643-11. Устанавливается в пределах 1 - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1, СО-153-34.21.122 и ГОСТ IEC 61643-32. Предназначено для защиты силовых цепей фотоэлектрических систем от импульсных перенапряжений вызванных коммутацией индуктивных и емкостных нагрузок, короткими замыканиями в распределительных электрических сетях высокого и низкого напряжения или как вторая ступень защиты в случае удара молнии в систему молниезащиты объекта или линию электропередач. К2Р КВ2 1500DC/3V С, ТУ 3428-002-79740390-2007 - двухполюсное УЗИП класса испытаний II на основе оксидно-цинковых варисторов.

Основные особенности

• Предназначено для защиты силовых цепей -/PE, +/PE, -/+.
• Состоит из трех сменных варисторных модулей и базы для подключения к сети и креплению к DIN-рейке 35 мм.
• Способно отводить импульсы тока I_max(8/20) = 40 кА.
• Выпускается на максимальное длительное постоянное рабочее напряжение U_CPV = 1550 В DC.
• Обеспечивает уровень напряжения защиты при I_n U_p > 3.8 кВ.
• Визуальный контроль рабочего состояния УЗИП проводится с помощью индикаторов, расположенных на сменных модулях. В исправном состоянии индикатор имеет зеленый цвет, в аварийном - красный.
• Для удаленного контроля К2Р КВ2 1500DC/3V С дополнительно cнабжено “сухими” контактами дистанционной сигнализации.

Структура наименования К2Р КВ2 1500DC/3V С, ТУ 3428-002-79740390-2007

• К2Р - продуктовое направление выпускаемых АО "Хакель" УЗИП
• КВ - серия УЗИП для защиты оборудования распределительных сетей в корпусе КС2
• 2 - класс испытаний УЗИП по ГОСТ IEC 61643-11
• 1500DC - длительное постоянное рабочее напряжение, U_CPV DC
• 3V - схема защиты УЗИП
• C - наличие дистанционной сигнализации рабочего состояния
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

К2Р КВ2 1500DC/3V С, ТУ 3428-002-79740390-2007- УЗИП производства АО "Хакель" для защиты оборудования силовых цепей фотоэлектрических систем ограничивающего типа, УЗИП класса испытаний II в соответствии с ГОСТ IEC 61643-11, U_CPV = 1550 В DС, I_max(8/20)= 40 кА, схема защиты 3V. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжено “сухими” контактами дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.
