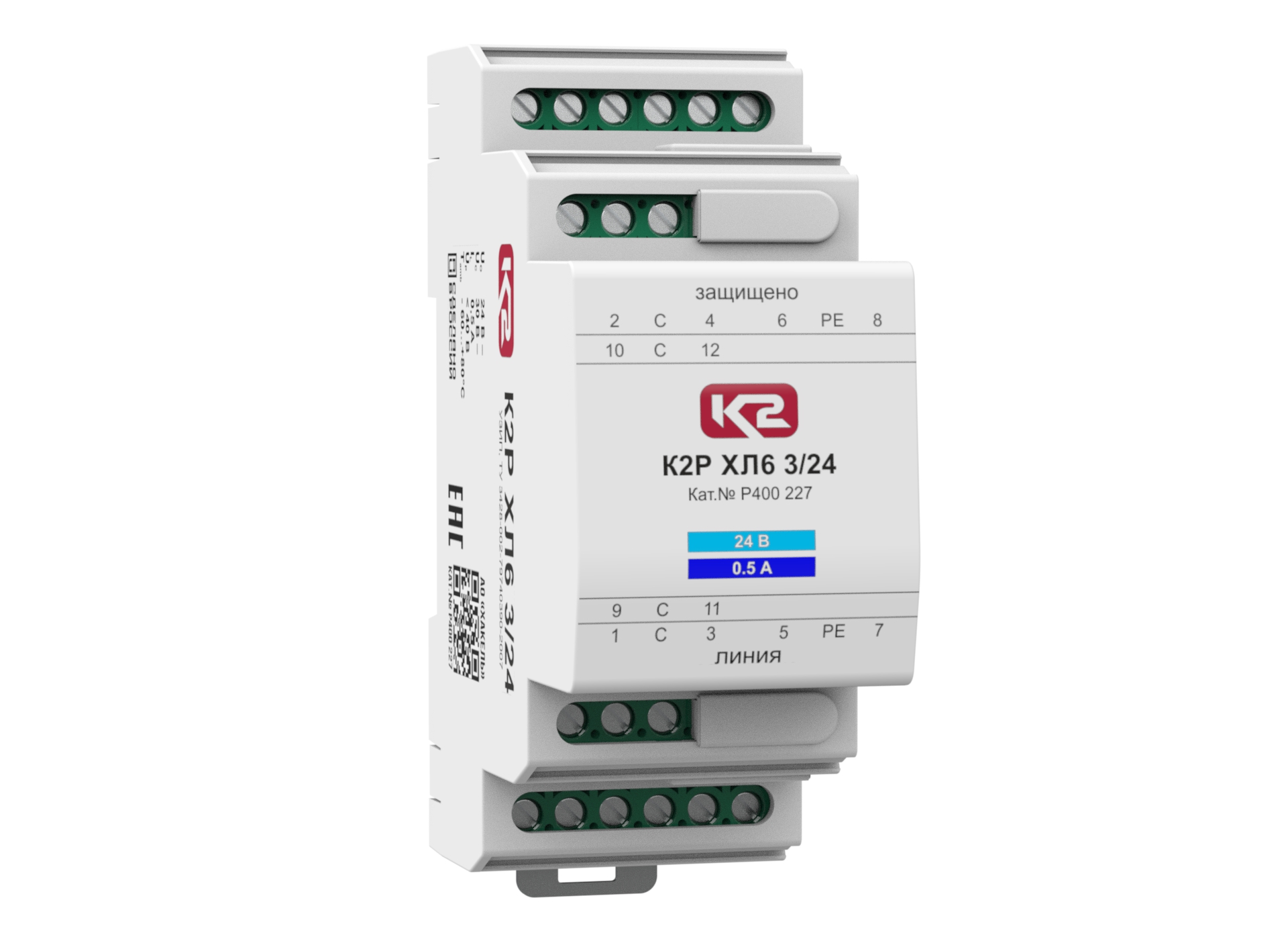

Устройство К2Р ХЛ6 3/24, ТУ 3428-002-79740390-2007 предназначено для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, а также для защиты вторичных цепей питания и др. от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0_B - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010. УЗИП К2Р ХЛ6 3/24, ТУ 3428-002-79740390-2007 размещено в корпусе толщиной 37 мм для установки на DIN-рейку 35 мм

Основные особенности

• Предназначено для защиты линий интерфейсов RS-232, 0-20 мА, 4-20 мА, включая протокол HART
• Количество защищаемых пар проводников - 3, подключение с помощью винтовых клемм 2.5 - 4.0 мм²
• Схема защиты двухступенчатая
• Первая ступень защиты выполнена на трех трехэлектродных газонаполненных разрядниках, включенных в цепи Линия-Линия-РЕ
• Вторая ступень защиты выполнена на трех TVS-диодах с Р_ppm = 1500 Вт, в цепи Линия-Линия, согласующие элементы - шесть сопротивлений
• Выпускаются на номинальное рабочее напряжение U_o = 24 В DC номинальный ток I_L= 500 мА
• Способны пропускать номинальный разрядный ток I_n(8/20) = 20 кА
• Скорость передачи данных до 2,5 Мбит/с
• Дополнительный контакт на тыльной стороне корпуса для заземления на DIN-рейку
• Возможность маркировки всех клемм плоскими планками (шильдами) типа Zack модели ZB и ZBF или их аналогами.

Структура наименования К2Р ХЛ6 3/24, ТУ 3428-002-79740390-2007

• К2Р - продуктовое направление УЗИП АО "Хакель"
• Х - корпус КИ4 толщиной 37 мм для крепления на DIN-рейку 35 мм
• Л6 - схема защиты состоящая из трехэлектродного разрядника, двух сопротивлений и TVS-диода
• 3 - количество защищаемых пар проводников
• 24 - номинальное рабочее напряжение линия-линия U_o = 24 В DC
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

К2Р ХК6 3/24, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты КИПиА и сигнальных цепей, размещено в корпусе толщиной 37 мм для крепления на DIN-рейку 35 мм, количество защищаемых пар проводников - 3, двухступенчатая схема защиты, U_o= 24 В DC. I_L = 0.5 А. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения: Предназначено для защиты линий интерфейсов RS-232, 0-20 мА, 4-20 мА, включая протокол HART При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а также защищенного кабеля и заземляющего проводника. УЗИП рекомендуется размещать возле защищаемого оборудования. Подключение УЗИП к шине заземления осуществляется с помощью проводника сечением 2.5 - 4 мм² или через заземляющий контакт. Заземляющий проводник должен иметь по возможности наименьшую длину. Способ заземления по выбору потребителя.
