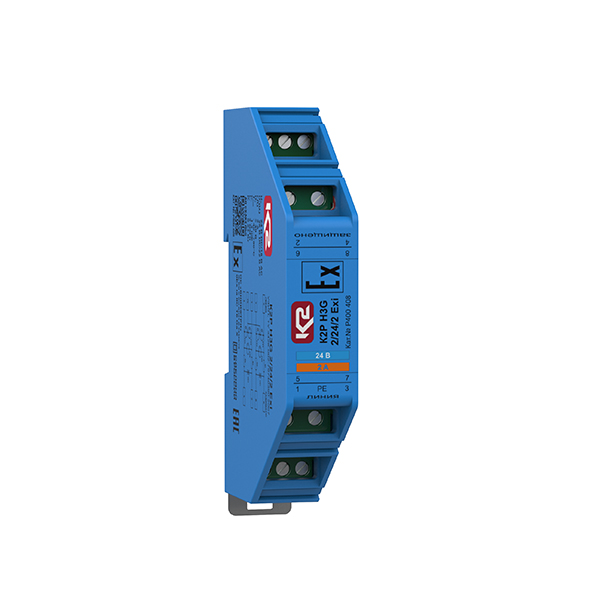

УЗИП К2Р Н3G 2/24/2 Exi, ТУ 3428-002-79740390-2007 предназначено для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.) от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) поступающих со стороны искробезопасных цепей в пределах 0_А(В) - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010. УЗИП К2Р Н3G 2/24/2 Exi, ТУ 3428-002-79740390-2007 размещено в корпусе для крепления на DIN-рейку 35 мм.

Основные особенности

• Применяется во взрывоопасных газовых средах взрывоопасных зон помещений и наружных установок согласно маркировкам взрывозащиты 0Ex ia IIC T6 Ga X (в соответствии с ТР ТС 012/2011, ГОСТ 31610.0-2014, ГОСТ 31610.11-2014 и ГОСТ Р МЭК 60079-25 – 2012.
• Конструкция УЗИП предусматривает его эксплуатацию во взрывоопасных зонах классов 1 – 2 при установке в ЩЗИП®-ТМ-Ex с видом взрывозащиты «d».
• Количество защищаемых пар проводников - 2, подключение с помощью винтовых клемм 4.0 мм²
• Первая ступень защиты выполнена на трех двухэлектродных разрядниках в цепях Линия-Линия-РЕ, соединенных треугольником
• Вторая ступень защиты выполнена на TVS-диоде с Р_ppm = 1500 Вт в цепи Линия-Линия
• Согласующие элементы - два сопротивления
• Выпускается на номинальное рабочее напряжение U_о = 24 B DC номинальный ток I_L= 2 А
• Способно пропускать импульсный ток I_imp(10/350) = 2.5 кА
• Скорость передачи данных до 1 Мбит/с
• Дополнительный контакт для заземления на DIN-рейку
• Возможность маркировки всех клемм плоскими планками (шильдами) типа Zack модели ZB и ZBF или их аналогами.

Обеспечение взрывозащиты

Взрывозащищенность устройств серии К2Р Н3G 2/24/2 Exi обеспечивается видом взрывозащиты "искробезопасность «ia»" (для уровня взрывозащиты Ga электрооборудования групп II) по ТР ТС 012/2011 (ГОСТ 31610.11-2014 «Взрывоопасные среды. Часть 11. Искробезопасная электрическая цепь «i», а также выполнением требований ГОСТ 31610.0-2014 «Взрывоопасные среды. Часть 0. Оборудование. Общие требования»), а именно

• при испытании и оценке цепей на искровое воспламенение использовался коэффициент безопасности 1.5
• при оценке температурного класса поверхности использовался коэффициент безопасности по напряжению или току 1.0
• оборудование, отвечающее требованиям к разделениям табл. 5 ГОСТ 31610.11-2014, должно быть снабжено оболочкой со степенью защиты IP20 в соответствии с условиями эксплуатации и требованиями МЭК 60529
• изоляция между искробезопасной цепью и корпусом или заземленными частями электрооборудования должна выдерживать эффективное испытательное напряжение не менее 500 В
• температура нагрева наружной поверхности оболочки изделия не превышает допустимую для температурного класса Т6 по ГОСТ 31610.0-2014 с учетом максимальной температуры окружающей среды.
• Специальные условия безопасного применения «Х» Знак «Х» в маркировке взрывозащиты К2Р Н3G 2/24/2 Exi указывает на необходимость его размещения в шкафах на DIN-рейку или внутри взрывозащищенного электрооборудования подключаемые к УЗИП Eхia-исполнения внешние электротехнические устройства должны иметь искробезопасные электрические цепи по ГОСТ 31610.11-2014, а их искробезопасные параметры должны соответствовать условиям применения УЗИП во взрывоопасной зоне.

Структура наименования К2Р Н3G 2/24/2 Exi, ТУ 3428-002-79740390-2007

К2Р - продуктовое направление УЗИП АО «Хакель» Н - корпус КИ1 толщиной 18 мм для крепления на DIN-рейку 35 мм 3G - наименование внутренней схемы защиты 2 - количество защищаемых пар проводников 24 - номинальное рабочее напряжение U_о = 24 В DC 2 - максимальный ток I_L = 2 А Exi - вид взрывозащиты искробезопасная цепь ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

К2Р Н3G 2/24/2 Exi, ТУ 3428-002-79740390-2007 - устройство для защиты оборудования слаботочных цепей с максимальным током I_L = 2 А, размещено в корпусе для крепления на DIN-рейку 35 мм с дополнительным заземляющим контактом, количество пар защищаемых проводников - 2, номинальное рабочее напряжение U_о = 24 В DC, внутренняя схема 3G, вид взрывозащиты - искробезопасная цепь. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения: К2Р Н3G 2/24/2 Exi рекомендуется размещать - во взрывоопасной зоне классов 1 и 2 для защиты оконечных полевых устройств, устанавливается в ЩЗИП®-ТМ-Ex с видом взрывозащиты «d». - во взрывобезопасной зоне для защиты оборудования со стороны полевых устройств, устанавливается перед искробезопасным барьером со стороны поля. При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а так же защищенного кабеля и заземляющего проводника. Подключение устройства К2Р Н3G 2/24/2 Exi к шине заземления осуществляется в соответствии с требованиями п. 12.2.4 ГОСТ МЭК 60079-14-2011 с помощью смонтированного на постоянной основе без разъемов медного проводника сечением не менее 4 мм², заземляющий проводник должен иметь, по возможности, наименьшую длину (максимально 1 м). Заземление искробезопасных цепей должно быть соединено в одной точке с системой уравнивания потенциалов, если она проложена по всей взрывоопасной зоне, либо заземление должно осуществляться на искрозащитном барьере во взрывобезопасной зоне.
