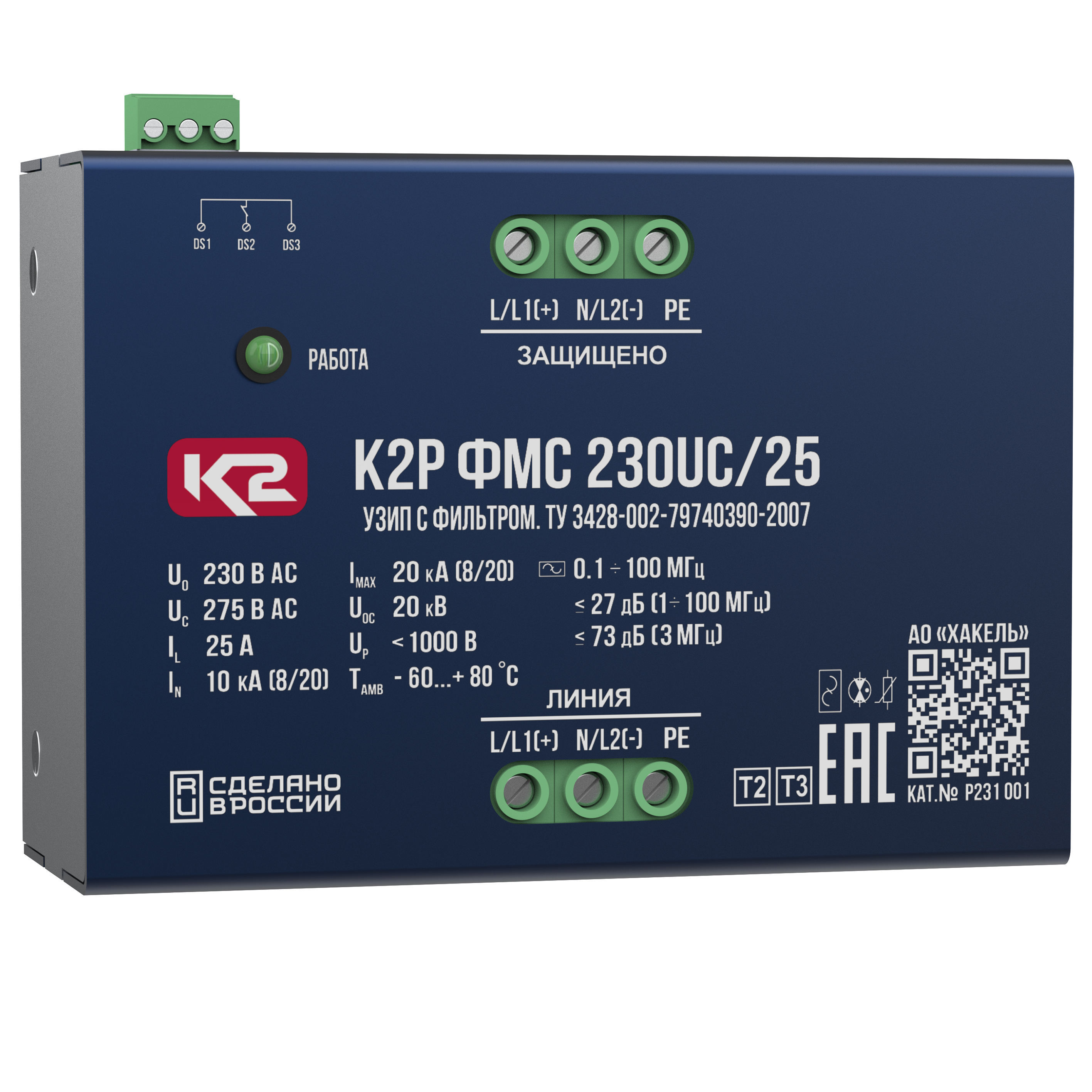

К2Р ФМС 230UС/25, ТУ 3428-002-79740390-2007 – УЗИП класса испытаний II+III со встроенным однофазным помехоподавляющим фильтром в полосе частот от 0.1 до 100 MГц.

Устройство К2Р ФМС 230UС/25, ТУ 3428-002-79740390-2007 представляет собой УЗИП класса испытаний II+III согласно ГОСТ IEC 61643-11-2013 со встроенным однофазным помехоподавляющим фильтром. Устанавливается после УЗИП класса испытаний I, I+II непосредственно возле защищаемого оборудования в соответствии с ГОСТ Р 50571-4-44-2019, ГОСТ Р 50571.5.53-2013, ГОСТ IEC 61643-11-2013. Предназначено для защиты чувствительного электронного оборудования от импульсных перенапряжений и высокочастотных помех в низковольтных силовых распределительных системах переменного/постоянного тока до 1000 В.

Основные особенности

• Предназначено для защиты оборудования в цепях L(L1)/N(L2), L(L1)/PE, N(L2)/PE от высокочастотных помех и импульсных перенапряжений.
• Выпускается на номинальный рабочий ток I_L = 25 A, номинальное рабочее напряжение U_o = 230/300 В AC/DC. Возможно изготовление изделий на другие напряжения по запросу.
• Применяется в сетях с системами заземления типа TN-C, TN-S, TT и IT.
• В конструкции фильтра применяются ферромагнитные сердечники с магнитной проницаемостью 80000.
• Фильтр обеспечивает затухание не менее 27 дБ в полосе 0.1 до 100 MГц, и не менее 73 дБ на частоте 3 МГц.
• Встроенное УЗИП выполнено по двухступенчатой схеме с использованием варисторов в цепи L(L1)/N(L2) и газонаполненного разрядника в цепи L(N)/PE.
• Визуальный контроль исправного состояния устройства, при наличии питания, проводится с помощью светодиода зеленого свечения, установленного в цепи терморасцепителя. В исправном состоянии светодиод светится, в аварийном - нет.
• Для удаленного контроля устройство cнабжено “сухими” контактами дистанционной сигнализации. В исправном состоянии все контакты DS замкнуты, в аварийном 1(3) - 2 разомкнуты.
• Защищаемое оборудование рекомендуется присоединять к устройству с помощью экранированного кабеля.

Структура наименования К2Р ФМС 230UС/25, ТУ 3428-002-79740390-2007

• К2Р - продуктовое направление выпускаемых АО "Хакель" УЗИП
• ФМ - серия устройств для защиты оборудования распределительных сетей до 1000 В со встроенным помехоподавляющим фильтром в металлическом корпусе
• С - исполнение фильтра
• 230 - номинальное напряжение системы, U_o = 230 В AC/DC
• 25 - номинальный ток нагрузки, I_L = 25 А_;
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

К2Р ФМС 230UC/25, ТУ 3428-002-79740390-2007 - УЗИП производства АО «Хакель» для защиты оборудования распределительных сетей до 1000 В класса испытаний II+III в соответствии с ГОСТ IEC 61643-11 со встроенным помехоподавляющим фильтром в металлическом корпусе, исполнение С, U_о = 230 В АС/DC, I_L = 25 А. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения: При измерениях, производимых на электроустановке, когда методикой измерений предусматриваются испытания высокими напряжениями (например проверка сопротивления изоляции и т.д.) необходимо отключать фильтр от электроустановки. Не соблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу из строя фильтра.

Выпускается взамен устройств предыдущего поколения №30 056 PI-k25 RFI.
