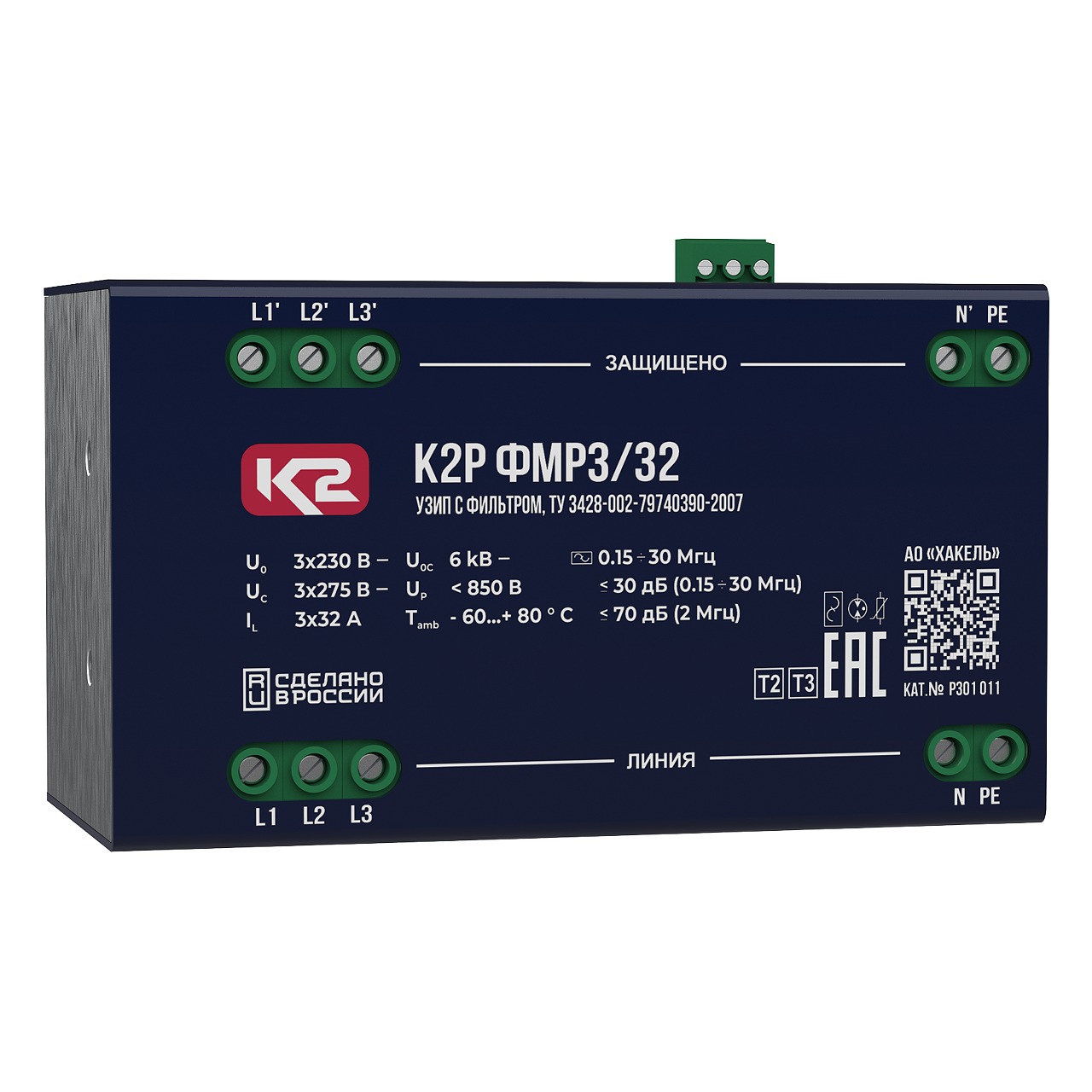

К2Р ФМР3/32, ТУ 3428-002-79740390-2007 - УЗИП класса испытаний III со встроенным трехфазным помехоподавляющим фильтром.

Устройство К2Р ФМР3/32, ТУ 3428-002-79740390-2007 представляет собой трехфазное УЗИП класса испытаний III согласно ГОСТ IEC 61643-11-2013 со встроенным трехфазным помехоподавляющим фильтром, устанавливаются после УЗИП класса испытаний II в распределительные щиты непосредственно возле защищаемого оборудования в соответствии с ГОСТ Р 50571-4-44-2011, ГОСТ Р 50571.5.53-2013, ГОСТ IEC 61643-11-2013. Предназначено для защиты чувствительного электронного оборудования от импульсных перенапряжений и высокочастотных помех в низковольтных силовых распределительных системах переменного/постоянного тока до 1000 В.

Основные особенности

• Предназначено для защиты оборудования в цепях L/N, L/РЕ, N/PE от высокочастотных помех и импульсных перенапряжений.
• Выпускается на номинальный рабочий ток I_L = 32 A, номинальное рабочее напряжение U_o = 230/400 В AC. Возможно изготовление изделий на другие напряжения по запросу.
• Применяется в сетях с системами заземления типа TN-S, TN-C.
• В конструкции фильтра применяются ферромагнитные сердечники с магнитной проницаемостью 80000.
• Встроенное УЗИП выполнено по двухступенчатой схеме с использованием варисторов в цепи L/N и газонаполненного разрядника в цепи N/PE.
• Для удаленного контроля устройство cнабжено “сухими” контактами дистанционной сигнализации. В исправном состоянии все контакты DS замкнуты, в аварийном 1(3) - 2 разомкнуты.
• Защищаемое оборудование рекомендуется присоединять к фильтру с помощью экранированного кабеля.

Структура наименования К2Р ФМР3/32, ТУ 3428-002-79740390-2007

• К2Р - продуктовое направление УЗИП АО «Хакель»
• ФМ - серия устройств для защиты оборудования распределительных сетей до 1000 В со встроенным помехоподавляющим фильтром в металлическом корпусе
• Р - исполнение металлического корпуса
• 3 - количество фаз
• 32 - номинальный ток нагрузки
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

К2Р ФМР3/32, ТУ 3428-002-79740390-2007 - УЗИП класса испытаний III со встроенным помехоподавляющим фильтром производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В, U_о = 3*230 В АС, I_L = 32 A. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения: При измерениях, производимых на электроустановке, когда методикой измерений предусматриваются испытания высокими напряжениями (например проверка сопротивления изоляции и т.д.) необходимо отключать фильтр от электроустановки. Не соблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу из строя фильтра. Выпускается взамен устройств предыдущего поколения PI-3k32 (№30 301).
