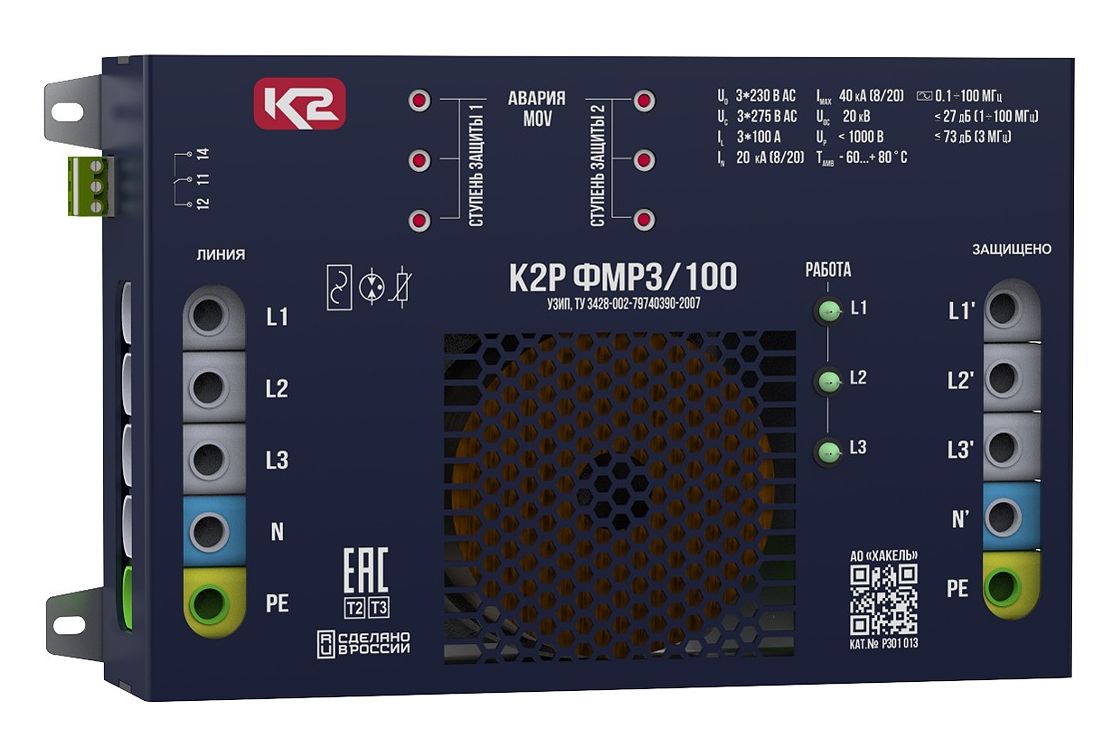

К2Р ФМР3/100, ТУ 3428-002-79740390-2007 - УЗИП класса испытаний II+III со встроенным трехфазным помехоподавляющим фильтром.

Устройство К2Р ФМР3/100, ТУ 3428-002-79740390-2007 представляет собой трехфазное УЗИП класса испытаний II+III согласно ГОСТ IEC 61643-11-2013 со встроенным трехфазным помехоподавляющим фильтром. Устанавливается после УЗИП класса испытаний I, I+II непосредственно возле защищаемого оборудования в соответствии с ГОСТ Р 50571-4-44-2019, ГОСТ Р 50571.5.53-2013, ГОСТ IEC 61643-11-2013. Предназначено для защиты чувствительного электронного оборудования от импульсных перенапряжений и высокочастотных помех в низковольтных силовых распределительных системах переменного/постоянного тока до 1000 В.

Основные особенности

• Предназначено для защиты оборудования в цепях L/N, L/РЕ, N/PE от высокочастотных помех и импульсных перенапряжений.
• Выпускается на номинальный рабочий ток I_L = 100 A, номинальное рабочее напряжение U_o = 230/400 В AC. Возможно изготовление изделий на другие напряжения по запросу.
• Применяется в сетях с системами заземления типа TN-S, TN-C.
• В конструкции фильтра применяются ферромагнитные сердечники с магнитной проницаемостью 80000.
• Встроенное УЗИП выполнено по двухступенчатой схеме с использованием варисторов в цепи L/N и газонаполненного разрядника в цепи N/PE.
• Местная визуальная сигнализация состояния варисторов MOV – блинкеры красного цвета, в исправном состоянии утоплены, в аварийном - выдвинуты.
• Для удаленного контроля устройство cнабжено “сухими” контактами дистанционной сигнализации. В исправном состоянии 11-12 контакты замкнуты, в аварийном разомкнуты.
• Защищаемое оборудование рекомендуется присоединять к фильтру с помощью экранированного кабеля.

Структура наименования К2Р ФМР3/100, ТУ 3428-002-79740390-2007

• К2Р - продуктовое направление УЗИП АО «Хакель»
• ФМ - серия устройств для защиты оборудования распределительных сетей до 1000 В со встроенным помехоподавляющим фильтром в металлическом корпусе
• Р - исполнение металлического корпуса
• 3 - количество фаз
• 100 - номинальный ток нагрузки
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

К2Р ФМР3/100, ТУ 3428-002-79740390-2007 - УЗИП класса испытаний III со встроенным помехоподавляющим фильтром производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В, U_о = 3*230 В АС, I_L = 100 A. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения: При измерениях, производимых на электроустановке, когда методикой измерений предусматриваются испытания высокими напряжениями (например проверка сопротивления изоляции и т.д.) необходимо отключать фильтр от электроустановки. Не соблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу из строя фильтра. Выпускается взамен устройств предыдущего поколения №30 302 PI-3k80.
