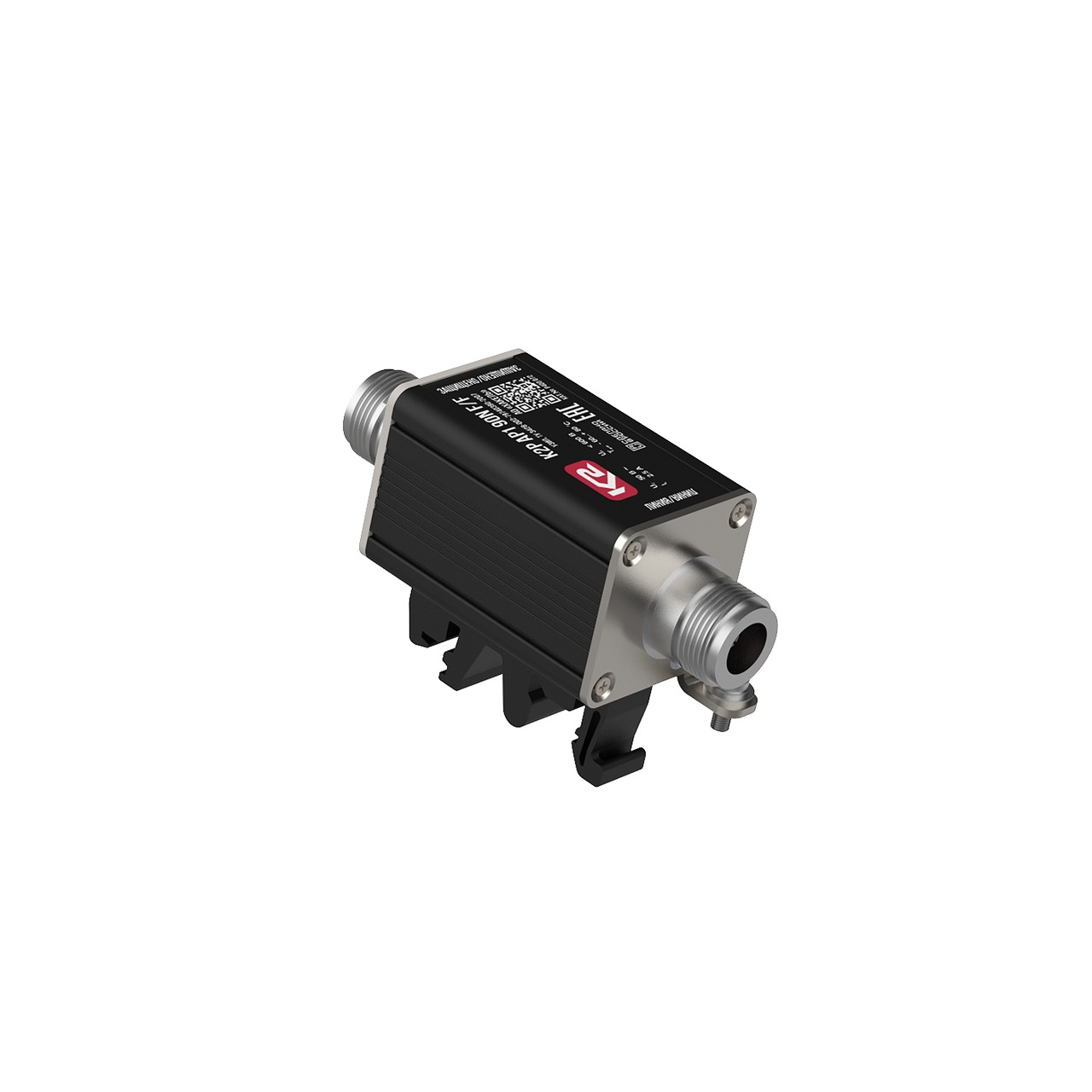

К2Р АР1 90N F/F - устройство защитное
УЗИП K2P AР1 90N F/F, ТУ 3428-002-79740390-2007 предназначено для защиты антенных входов радио и телевизионного оборудования от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0A(B) - 1 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010. УЗИП K2P AР1 90N F/F, ТУ 3428-002-79740390-2007 выполнено в корпусе из алюминиевого профиля с пластиковым замком для крепления на рейку DIN 35 мм
Основные особенности
- Предназначено для защиты антенных входов радио
- и телевизионного оборудования по одной коаксиальной линии
- Диапазон рабочих частот 0÷2.15 ГГц, волновое сопротивление Z = 50 Ом
- Схема защиты - одноступенчатая
- Защита выполнена на двухэлектродном газонаполненном разряднике с In(8/20) = 20 кА в цепи Линия-Экран (PE)
- Выпускается на максимальное длительное рабочее напряжение Uc = 50/70 В AC/DC, номинальный ток IL = 2.5 А
- Монтаж на рейку DIN 35 мм, подключение с помощью разъемов типа N (Female/Female)
- Корпус устройства и экраны разъёмов соединены с контактом защитного заземления
- Для подключения заземляющего проводника используется винт М3. Заземляющий проводник должен иметь наименьшую длину.
Структура K2P AР1 90N F/F, ТУ 3428-002-79740390-2007
- К2Р - продуктовое направление УЗИП АО «Хакель»
- А - тип корпуса из алюминиевого профиля
- Р - тип монтажа на DIN-рейку 35 мм
- 1 - количество защищаемых линий
- 90 - cтатическое напряжение пробоя разрядника (при ΔU/Δt = 100 В/с), В
- N F/F - тип разъема N
- ТУ 3428-002-79740390-2007 - номер ТУ.
Пример
К2Р AР1 90N F/F, ТУ 3428-002-79740390-2007 - УЗИП производства АО «Хакель» для защиты оборудования по коаксиальным линиям в соответствии с ГОСТ IEC 61643-21, в корпусе из алюминиевого профиля, монтаж на DIN-рейку 35 мм, количество защищаемых линий - 1, статическое напряжение пробоя разрядника 90 В при ΔU/Δt = 100 В/с, тип разъема N F/F. Выпускается по ТУ 3428-002-79740390-2007.
Теория и особенности применения: Предназначено для защиты антенных входов радио и телевизионного оборудования по одной коаксиальной линии. При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а также защищенного кабеля и заземляющего проводника. УЗИП рекомендуется размещать возле защищаемого оборудования. Подключение УЗИП к шине заземления осуществляется с помощью проводника сечением 2.5 - 4 мм2. Заземляющий проводник должен иметь по возможности наименьшую длину.
