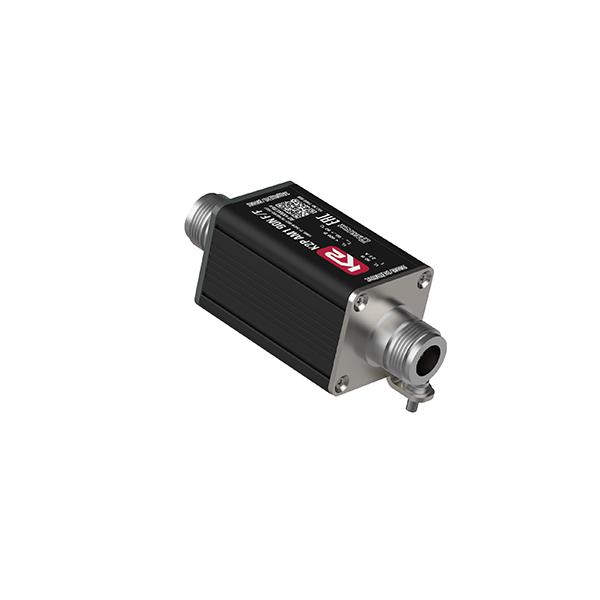

УЗИП K2P AM1 90N F/F, ТУ 3428-002-79740390-2007 предназначено для защиты антенных входов радио и телевизионного оборудования от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0_A(B) - 1 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010. УЗИП K2P AM1 90N F/F, ТУ 3428-002-79740390-2007 выполнено в корпусе из алюминиевого профиля

Основные особенности

• Предназначено для защиты антенных входов радио и телевизионного оборудования по одной коаксиальной линии
• Диапазон рабочих частот 0÷2.15 ГГц, волновое сопротивление Z = 50 Ом
• Схема защиты одноступенчатая
• Первая ступень защиты выполнена на двухэлектродном газонаполненном разряднике с I_n(8/20) = 20 кА в цепи Линия-Экран
• Выпускается на максимальное длительное рабочее напряжение U_c = 50/70 В AC/DC, номинальный ток I_L = 2.5 А
• Монтаж навесной или на монтажную панель в разрыв защищаемой линии, подключение с помощью разъемов типа N Female/Female
• Корпус устройства и экраны разъёмов соединены с контактом защитного заземления
• Для подключения заземляющего проводника используется винт М3. Заземляющий проводник должен иметь наименьшую длину.

Структура K2P AM1 90N F/F, ТУ 3428-002-79740390-2007

• К2Р - продуктовое направление УЗИП АО «Хакель»
• А - тип корпуса из алюминиевого профиля
• М - тип монтажа, навесной или на монтажную панель
• 1 - количество защищаемых линий
• 90 - cтатическое напряжение пробоя разрядника (при ΔU/Δt = 100 В/с), В N F/F - тип разъема N
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

К2Р AM1 90N F/F, ТУ 3428-002-79740390-2007 - УЗИП производства АО «Хакель» для защиты оборудования по коаксиальным линиям в соответствии с ГОСТ IEC 61643-21, в корпусе из алюминиевого профиля, навесной монтаж, количество защищаемых линий - 1, статическое напряжение пробоя разрядника 90 В при ΔU/Δt = 100 В/с, тип разъема N F/F. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения: Предназначено для защиты антенных входов радио и телевизионного оборудования по одной коаксиальной линии. При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а также защищенного кабеля и заземляющего проводника. УЗИП рекомендуется размещать возле защищаемого оборудования. Подключение УЗИП к шине заземления осуществляется с помощью проводника сечением 2.5 - 4 мм². Заземляющий проводник должен иметь по возможности наименьшую длину.
