Устройство К2Р АM1/500М РоЕ+, ТУ 3428-002-79740390-2007 предназначено для защиты от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) оборудования структурированных кабельных сетей категорий Cat.6 и Cat.6А с интерфейсом Ethernet стандарта 10GBASE-T (IEEE 802.3an-2006) в пределах 0_B - 2 зон молниезащиты в соответствии с «Инструкцией по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО–153-34.21.122-2003 и ГОСТ Р МЭК 62305-1. УЗИП К2Р АM1/500М РоЕ+, ТУ 3428-002-79740390-2007 - однопортовые УЗИП оборудования структурированных кабельных сетей категорий Cat.6 и Cat.6А с интерфейсом Ethernet стандарта 10GBASE-T (IEEE 802.3an-2006) с поддержкой передачи питания поверх данных (ISO/IEC 11801:2010, TIA/EIA-568Bс)

Основные особенности

• Предназначено для защиты сетевого оборудования категории Cat.6 и Cat.6А с поддержкой передачи питания
• Устанавливается в помещениях, шкафах, контейнерах, стойках
• Возможна установка вне помещений в местах, защищенных от осадков месте (монтажные коробки, кабель каналы, лотки и т.п.)
• Защита проводников пар передачи данных и пар питания между собой выполнена на тиристорах, между проводниками и землёй на газонаполненных разрядниках
• Выпускается на номинальное рабочее напряжение U_o = ±48 В номинальный ток I_L = 3 А
• Способно пропускать импульсный ток I_{Total(10/350)} = 1 кА

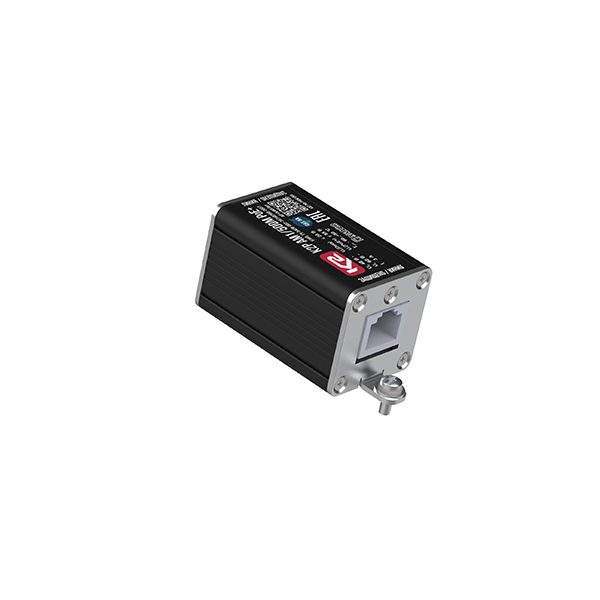

• Выполнено в алюминиевом корпусе с двумя внешними выступами для возможности крепления на монтажной панели (плоскости)
• Монтаж осуществляется в разрыв защищаемой линии, подключение с помощью разъёмов 8Р8С (RJ45)
• Корпус устройства и экраны разъёмов соединены с контактом защитного заземления
• Проводник защитного заземления подключается к корпусу с помощью винта М3 и кабельного наконечника.

Структура наименования К2Р АM1/500М РоЕ+, ТУ 3428-002-79740390-2007

• К2Р - продуктовое направление УЗИП АО «Хакель»
• АМ - серия УЗИП оборудования Ethernet и PoE для возможности крепления на монтажной панели (плоскости)
• 1 - количество защищаемых портов 500М - полоса частот, МГц
• PoE+ - с поддержкой передачи питания поверх данных
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

К2Р АM1/500М РоЕ+, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования категорий Cat.6 и Cat.6 с интерфейсом Ethernet с поддержкой передачи питания поверх данных, размещено в корпусе с двумя внешними выступами для возможности крепления на монтажной панели (плоскости), количество защищаемых портов - 1, U_o = ±48 В DC. I_L = 3 А. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения: Совместимость с сетевыми стандартами 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 2.5GBASE-T, 5GBASE-T, 10GBASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive. Устройство поддерживает передачу питания поверх данных со схемами подачи питания А и В PoE IEEE 802.3af-2003, PoE+ IEEE 802.3at-2009, PoE++ (4PPoE) IEEE 802.3bt-2018.
