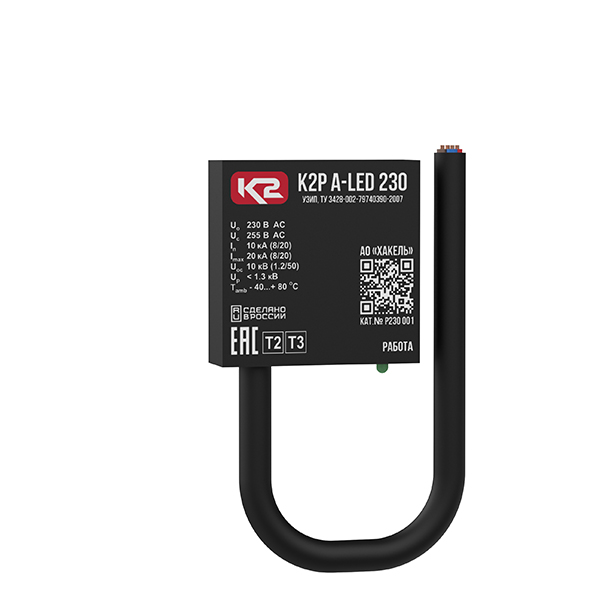

К2Р A-LED 230, ТУ 3428-002-79740390-2007 – двухполюсное УЗИП класса испытаний II+III комбинированного типа, предназначенное, в первую очередь, для защиты уличных светодиодных светильников от импульсных перенапряжений. Применяется в низковольтных электрических сетях в пределах 1 – 2 зон молниезащиты (в соответствии с «Инструкцией по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО–153-34.21.122-2003) в качестве второй ступени защиты, в соответствии с ГОСТ Р 50571-4-44-2019, ГОСТ Р 50571.5.53-2013 и ГОСТ IEC 61643-11-2013.

Основные особенности

• Предназначено для защиты уличных светодиодных светильников от импульсных перенапряжений в цепях L/N, L(N)/PE, источниками которых являются коммутации индуктивных и емкостных нагрузок, короткие замыкания в распределительных электрических сетях высокого и низкого напряжения, отдаленные разряды молнии;
• Выпускается на номинальное рабочее напряжение U_o = 230 B AC для применения в однофазных сетях с системой заземления типа TN-S;
• Схема устройства выполнена на основе соединенных последовательно оксидно-цинкового варистора и газонаполненного разрядника, с защитой как от продольных (провод/земля), так и от поперечных (провод/провод) перенапряжений;
• Варистор снабжен встроенным терморасцепителем, который срабатывает при повреждении (перегреве) варистора;
• Визуальный контроль исправного состояния устройства, при наличии питания, проводится с помощью светодиода зеленого свечения, установленного в цепи терморасцепителя. В исправном состоянии светодиод светится, в аварийном

нет;

• Устройство выполнено во влаго и пыленепроницаемом пластмассовом корпусе, не поддерживающем горение. Степень защиты оболочки IP66/IP67;
• Компактные размеры устройства позволяют устанавливать его в кабель-канал, распределительную коробку или непосредственно внутри корпуса защищаемого оборудования;
• Для подключения к защищаемой цепи из корпуса выведен 4-х жильный гибкий кабель стандартной длины 26 ± 1 см с сечением жил 2.5 мм². Каждая жила имеет свой цвет, что позволяет не допустить ошибок при подключении УЗИП к защищаемому оборудованию;
• Два варианта включения УЗИП: с отключением и без отключения защищаемого оборудовании в случае выхода из строя УЗИП.

Структура наименования К2Р A-LED 230, ТУ 3428-002-79740390-2007

• К2Р - продуктовое направление УЗИП АО "Хакель"
• А - наименование внутренней схемы защиты
• LED - серия УЗИП для защиты уличных светодиодных светильников
• 230 - номинальное напряжение системы, U_о AC
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

К2Р A-LED 230, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты светодиодных светильников, класса испытаний II+III в соответствии с ГОСТ IEC 61643-11, U_о = 230 В АС, I_max(8/20) = 20 кА, два полюса, схема включения для защиты от продольных и поперечных перенапряжений. Выпускаются по ТУ 3428-002-79740390-2007.
