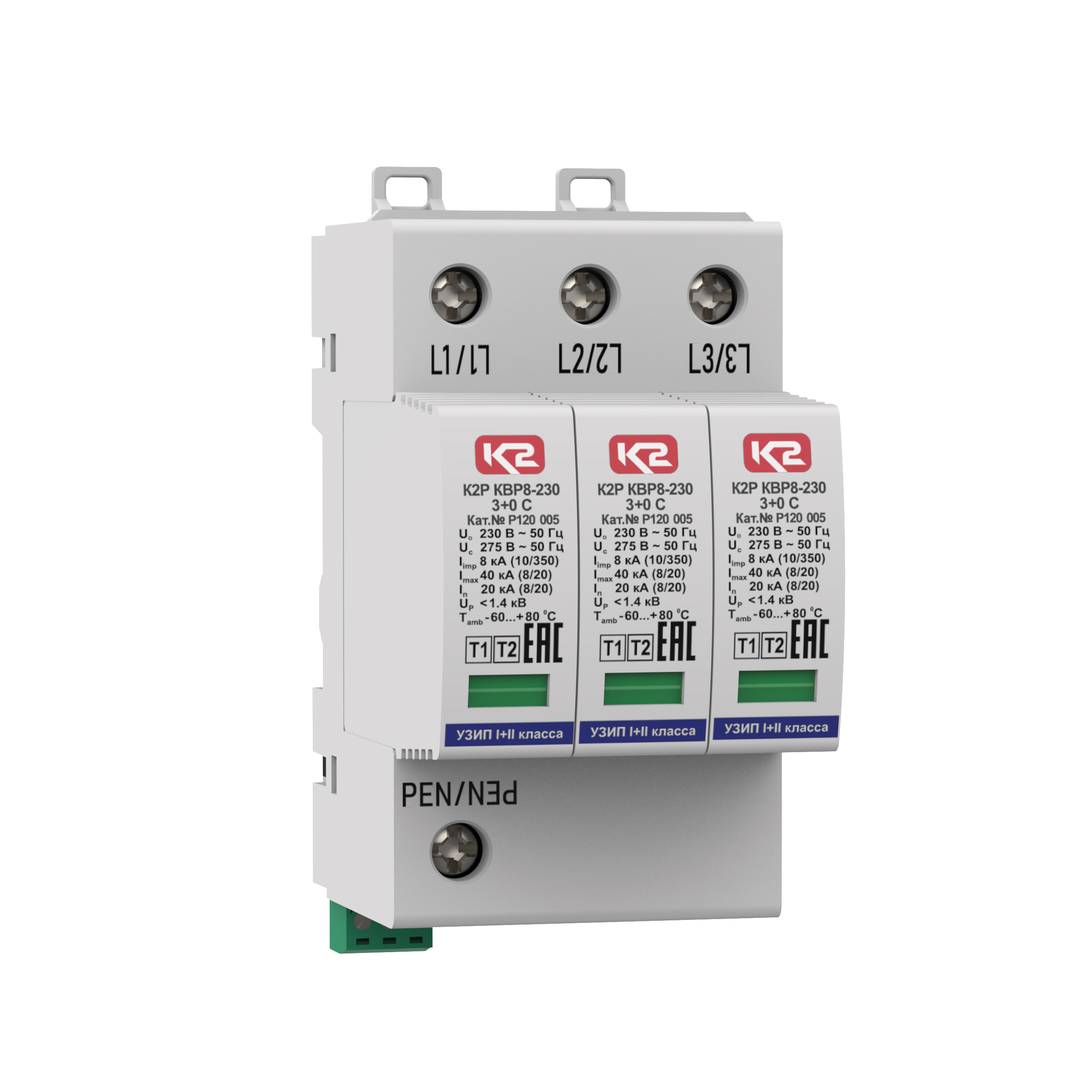

К2Р КВР8-230 3+0 С, ТУ 3428-002-79740390-2007 – трёхполюсное УЗИП класса испытаний I+II на основе оксидно-цинковых варисторов и газонаполненного разрядника, включенных в каждом полюсе последовательно.

Устройство К2Р КВР8-230 3+0 С по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования U_p – УЗИП класса испытаний II. Устанавливается в пределах 0_А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В при воздушном или кабельном вводе электропитания.

Основные особенности

• По совокупности свойств и характеристик является наиболее эффективным и надёжным в эксплуатации элементом для УЗИП при защите фазных проводников.
• Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между ступенями защиты.
• Не требует установки УЗИП дополнительных ступеней защиты при расстоянии до защищаемого оборудования по кабелю не более 5 м.
• Предназначено для защиты фазных проводников в цепях L/PEN от синфазных (продольных) перенапряжений в трёхфазных сетях переменного тока.
• Применяется в сетях с системой заземления типа TN-С.
• Выпускается на номинальное рабочее напряжение 230 В AC.
• Способно отводить импульсы тока I_imp(10/350) = 8 кА, I_max(8/20) = 40 кА.
• Обеспечивает уровень напряжения защиты U_p>1.4 кВ.
• Выдерживает высокие уровни ВПН до 500 В AC без снижения уровня защиты.
• Благодаря наличию в цепи компонента ограничивающего типа, газонаполненный разрядник всегда закрывается после окончания воздействия импульсного перенапряжения, номинальный ток I_sccr до 60 кА.
• Наличие разрядника в цепи исключает появление токов утечки.
• Состоит из трех сменных модулей и базы для подключения к сети и креплению к DIN-рейке 35 мм.
• Сменные модули снабжены терморасцепителями.
• Визуальный контроль рабочего состояния УЗИП проводится с помощью индикаторов расположенных на сменных модулях. В исправном состоянии индикатор имеет зеленый цвет, в аварийном - красный.
• Для удаленного контроля К2Р КВР8-230 3+0 С cнабжено “сухим” контактом дистанционной сигнализации рабочего состояния.

Структура наименования К2Р КВР8-230 3+0 С, ТУ 3428-002-79740390-2007:

• К2Р - продуктовое направление выпускаемых АО "Хакель" УЗИП
• КВР - серия устройств для защиты оборудования распределительных сетей до 1000 В комбинированного типа
• 8 - импульсный ток, I_imp(10/350), кА
• 230 - номинальное (фазное) напряжение системы, U_о AC
• 3+0 - количество полюсов и схема подключения УЗИП
• C - наличие дистанционной сигнализации рабочего состояния
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

К2Р КВР8-230 3+0 С, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В комбинированного типа, УЗИП класса испытаний I, II в соответствии с ГОСТ IEC 61643-11, U_о = 230 В АС, I_imp(10/350)= 8 кА, три полюса. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжено “сухим” контактом дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.
