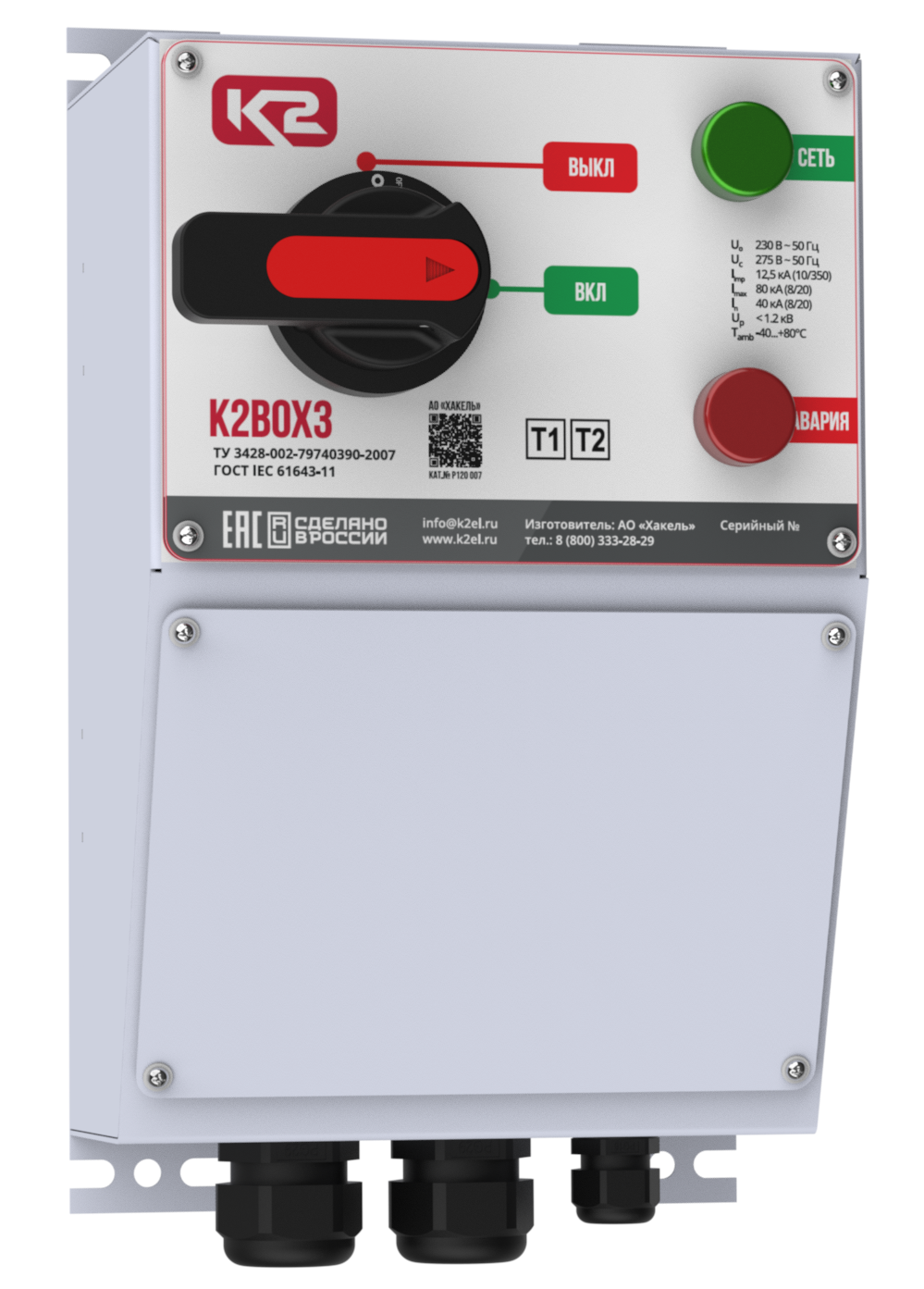

K2BOX3 - устройство защитное
K2BOX3, ТУ 3428-002-79740390-2007 – трехфазное УЗИП класса испытаний I+II на основе оксидно-цинковых варисторов и газонаполненного разрядника с элементами управления и индикации в металлическом корпусе.
Устройство K2BOX3, ТУ 3428-002-79740390-2007 по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования Up – УЗИП класса испытаний II. Устанавливается в пределах 0А(В)- 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В при воздушном или кабельном вводе электропитания.
Основные особенности
- Предназначено для защиты фазных и нулевого проводников от противофазных (поперечных) перенапряжений в цепях L/N, N/PE в системах переменного тока
- Способно отводить импульсы тока Iimp(L/N)(10/350) = 12.5 кА, Imax(L/N)(8/20) = 80 кА, Iimp(N/PE)(10/350) = 50 кА;
- Выпускается на номинальное напряжение системы Uо = 3*230 В АС;
- Применяется в сетях с системами заземления типа TN-S, TT и IT;
- Визуальный контроль наличия напряжения на полюсах устройства организован с помощью лампы "Работа";
- В случае выхода из строя нелинейных элементов загорается лампа "Авария";
- Интеграция функций защиты, контроля и отключения в одном устройстве обеспечивает согласованную работу всех элементов, повышает надёжность системы и упрощает проектирование и монтаж.
Структура наименования K2BOX3, ТУ 3428-002-79740390-2007
- К2BOX - серия устройств для защиты оборудования распределительных сетей до 1000 В в металлическом корпусе;
- 3 - количество фаз
- ТУ 3428-002-79740390-2007 - номер ТУ.
Пример
K2BOX3 - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В в металлическом корпусе, УЗИП класса испытаний I+II в соответствии с ГОСТ IEC 61643-11, Uo = 3*230 В АС, Iimp(L/N)(10/350) = 12.5 кА, три фазы, схема включения для защиты от противофазных (поперечных) перенапряжений. Выпускается по ТУ 3428-002-79740390-2007.
