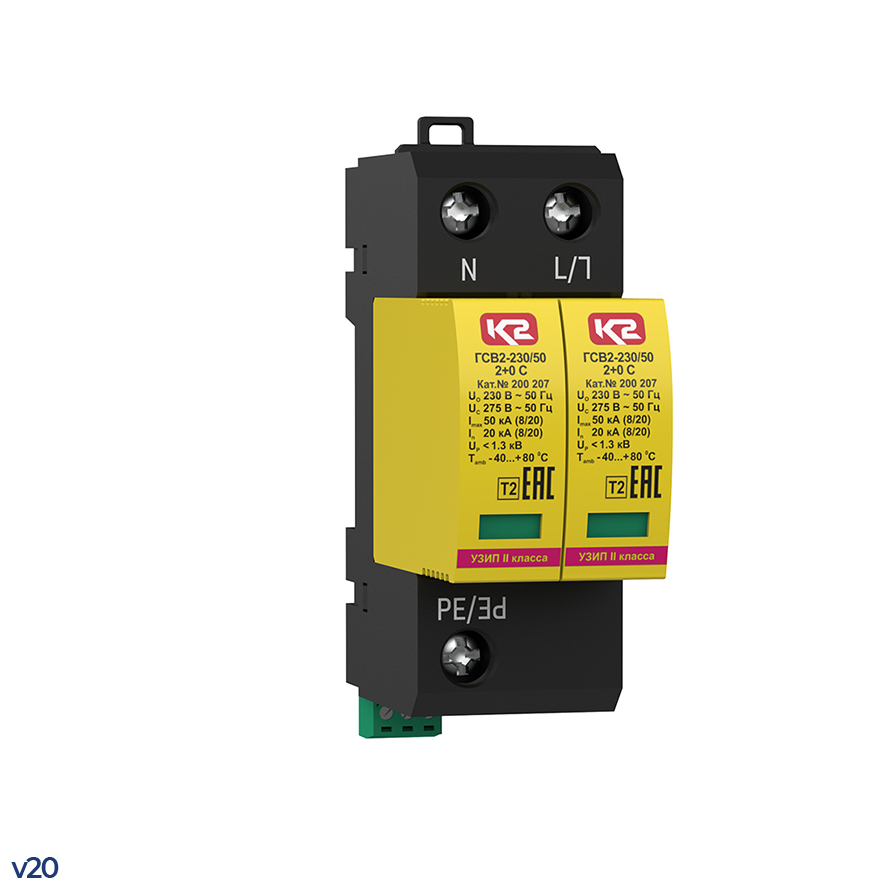

ГСВ2-230/50 2+0 С - устройство защитное
ГСВ2-230/50 2+0 С, ТУ 3428-002-79740390-2007 – двухполюсное УЗИП класса испытаний II на основе оксидно-цинковых варисторов.
Устройство ГСВ2-230/50 2+0 С, ТУ 3428-002-79740390-2007 соответствует УЗИП класса испытаний II, согласно ГОСТ IEC 61643-11. Устанавливается в пределах 1 - 2 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В и постоянного тока до 1500 В от импульсных перенапряжений источниками которых являются коммутации индуктивных и емкостных нагрузок, короткие замыкания в распределительных электрических сетях высокого и низкого напряжения. УЗИП класса испытаний II также используются в качестве второй ступени защиты электрооборудования от импульсных перенапряжений вызванных ударами молнии в систему молниезащиты объекта или линию электропередач.
Основные особенности
- Предназначено для защиты фазного и нулевого проводников от синфазных (продольных) перенапряжений в цепях L/PE, N/PE в системах переменного тока и полюсов L+/PE, L-/PE в системах постоянного тока.
- Состоит из двух сменных варисторных модулей и базы для подключения к сети и креплению к DIN-рейке 35 мм.
- Способно отводить импульсы тока Imax(8/20) = 50 кА.
- Выпускается на номинальное напряжение системы Uо = 230/325 В AC/DC.
- Применяется в сетях переменного и постоянного тока с системами заземления типа TN-S, TT и IT.
- Визуальный контроль рабочего состояния УЗИП проводится с помощью индикаторов расположенных на варисторных модулях. В исправном состоянии индикатор имеет зеленый цвет, в аварийном - красный.
- Для удаленного контроля ГСВ2-230/50 2+0 С дополнительно cнабжено “сухими” контактами дистанционной сигнализации.
Структура наименования ГСВ2-230/50 2+0 С, ТУ 3428-002-79740390-2007:
- ГСВ - серия устройств для защиты оборудования распределительных сетей до 1000 В;
- 2 - класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11;
- 230 - номинальное напряжение системы, Uo АС;
- 50 - импульсный ток, Imax(8/20);
- 2+0 -количество полюсов и схема подключения УЗИП
- С - наличие дистанционной сигнализации рабочего состояния;
- ТУ 3428-002-79740390-2007 - номер ТУ.
Пример
ГСВ2-230/50 2+0 С, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей переменного тока до 1000 В на основе оксидно-цинковых варисторов, УЗИП класса испытаний II в соответствии с ГОСТ IEC 61643-11, Uо= 230 В АС, Imax(8/20)= 50 кА, два полюса. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжено “сухими” контактами дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.
