Устройство ГСВ12-230/12.5 С, ТУ 3428-002-79740390-2007 по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования U_p – УЗИП класса испытаний II.; Устанавливается в пределах 0_А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В при воздушном или кабельном вводе электропитания.

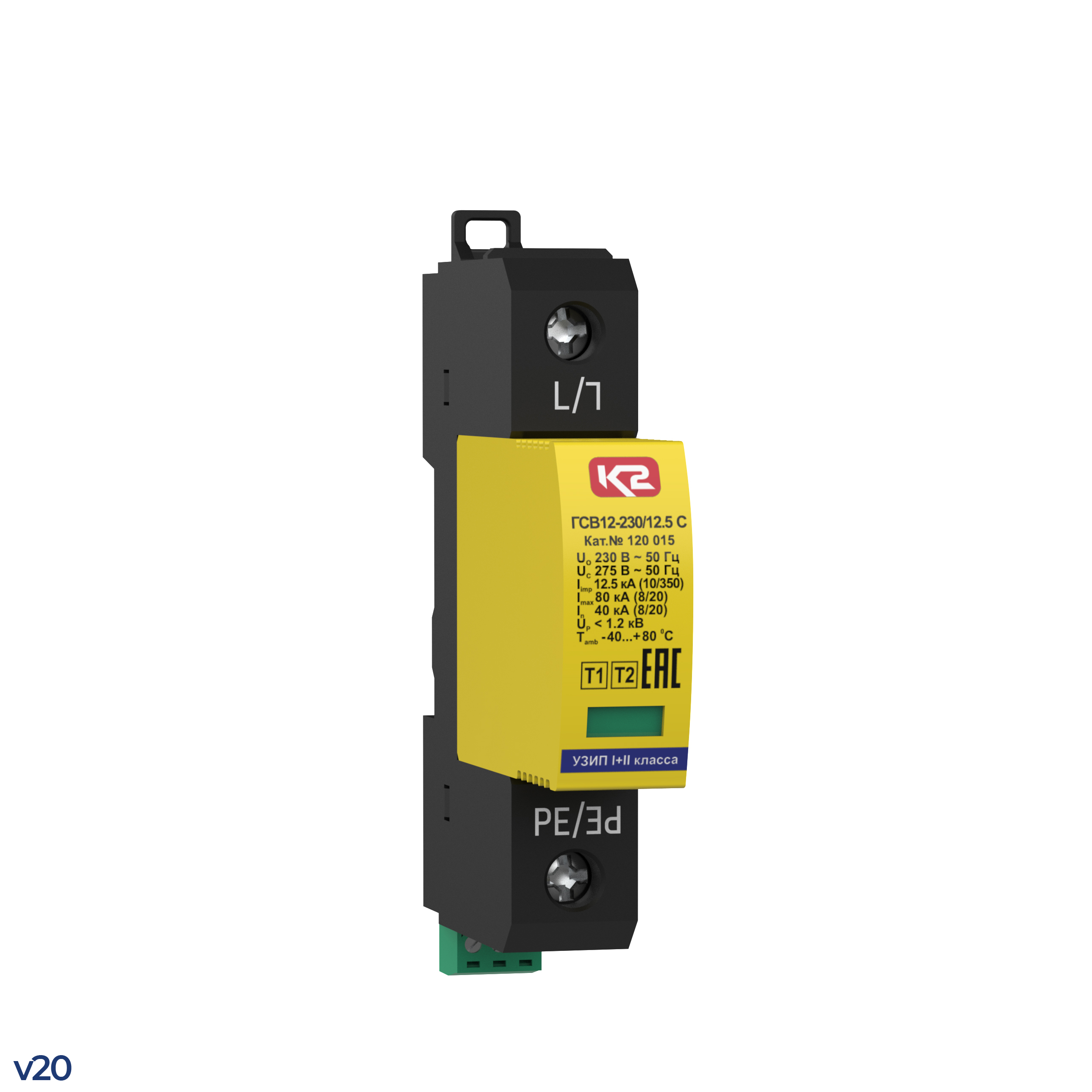

ГСВ12-230/12.5 С, ТУ 3428-002-79740390-2007 – однополюсное УЗИП класса испытаний I+II на основе оксидно-цинковых варисторов.

• Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между I и II ступенями защиты.
• Предназначено для защиты фазных проводников L/N, L/PEN, L/PE в системах переменного тока и полюсов L-/L+, L+/PE, L-/PE постоянного тока.
• Состоит из сменного варисторного модуля и базы для подключения к DIN-рейке 35 мм.
• Выпускается на номинальное рабочее напряжение U_о = 230/300 В AC/DC
• Способно отводить импульсы токаI_imp(10/350) = 12.5 кА, I_max(8/20)= 80 кА.
• Обеспечивает уровень напряжения защиты при I_impU_p - 1.2 кВ.
• Варисторная секция снабжена терморасцепителем.
• Применяется в сетях с системами заземления типа TN-S, TN-C, TT и IT.

Визуальный контроль рабочего состояния УЗИП проводится с помощью индикатора расположенного на варисторном модуле. В исправном состоянии индикатор имеет зеленый цвет, в аварийном - красный. Для удаленного контроля ГСВ12-230/12.5 С дополнительно cнабжено “сухими” контактами дистанционной сигнализации.

Структура наименованияГСВ12-230/12.5 С, ТУ 3428-002-79740390-2007:

• ГСВ - серия устройств для защиты оборудования распределительных сетей до 1000 В;
• 12 - класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11;
• 230 - номинальное напряжение системы, U_o АС;
• 12.5 - импульсныйток, I_imp(10/350);
• С - наличие дистанционной сигнализации рабочего состояния;
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример: ГСВ12-230/12.5 С,ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей переменного тока до 1000 В на основе оксидно-цинковых варисторов, УЗИП класса испытаний I+II в соответствии с ГОСТ IEC 61643-11,U_о = 230 В АС,I_imp(10/350) = 12.5 кА, один полюс. Для удаленного контроля рабочего состояния дополнительно cнабжено “сухими” контактами дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.
